主推SD6602D /SD6603D/SD6604D 隔离优势方案 Q Q 2892715427
主推SD6602D /SD6603D/SD6604D 是一款高精度、低成本的原边反馈LED 恒流驱动芯片，应
用于反激隔离LED 照明。
芯片工作在电感电流断续模式，适用于 90Vac~265Vac 输入电压、
18W 以下输出功率。
主推SD6602D /SD6603D/SD6604D 采用特有的恒流控制方式，电流精度达到±3%以内，并可通
过峰值电流采样电阻设定输出电流。芯片内部集成600V 功率MOS 开关，采
用原边反馈控制模式，无需环路补偿，无需光耦、TL431、变压器辅助绕组等
DIP-7-300-2.54
元件，节约了系统成本和体积。
芯片内部集成LED 开路/短路保护；原边过流保护、过压保护、过温保护
等，以提高系统的可靠性。
主推SD6602D /SD6603D/SD6604D 采用DIP-7-300-2.54 封装。
管脚说明
管脚号 管脚名称 I/O 功 能 描 述
1 NC G 空脚，此脚必须悬空
2 VCC P 供电电源；
3 CS I 电流采样端；
4 GND I 地；
5 SW O 内部高管功率管源极；
6、7 DRAIN I 内部高管功率管漏极
应用
GU10 LED 射灯
主要特点
LED 球泡灯
±3%LED 输出电流精度 PAR 灯
无须辅助绕组的原边反馈控制技术 其他LED 照明
高效率、低系统成本
内部集成600V 功率管
内置线电压补偿
无需环路补偿
内置前沿消隐电路
LED 短路/开路保护
原边逐周期过流保护
CS 管脚短路保护
欠压保护
过温保护

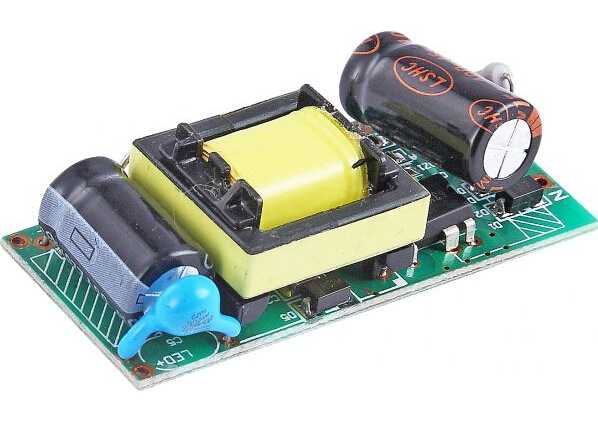

反激隔离LED 照明SD6604D/SD6603D/SD6602D
