路由配置实验

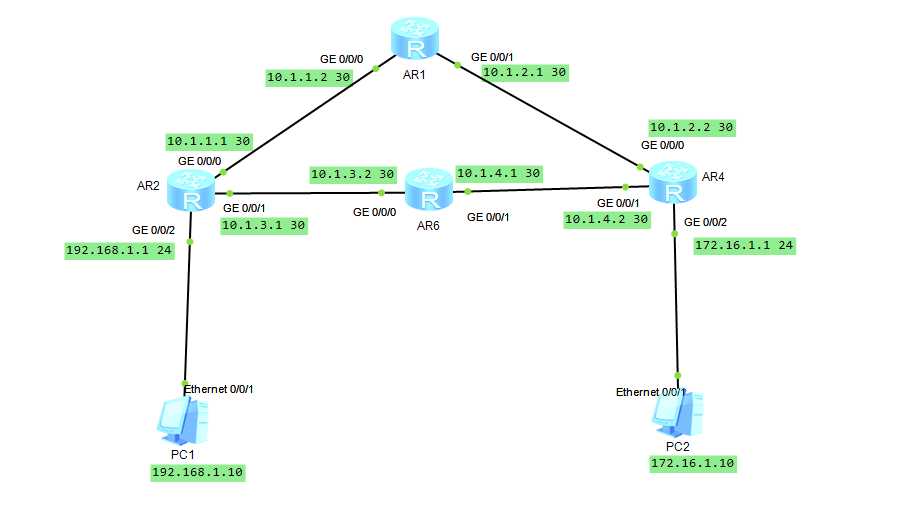

配置如图1所示的路由结构，

　　　　　　　　　　　　　　　　　　　　　　　　图1

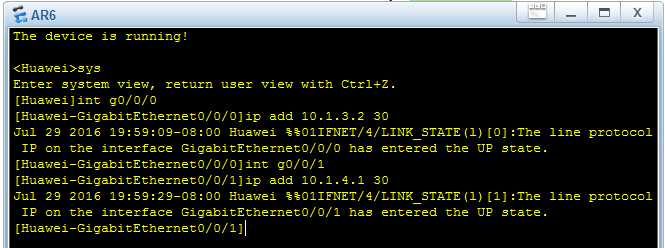

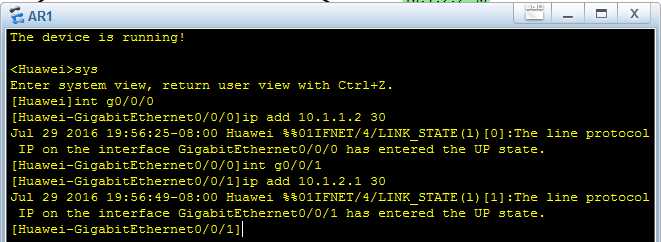

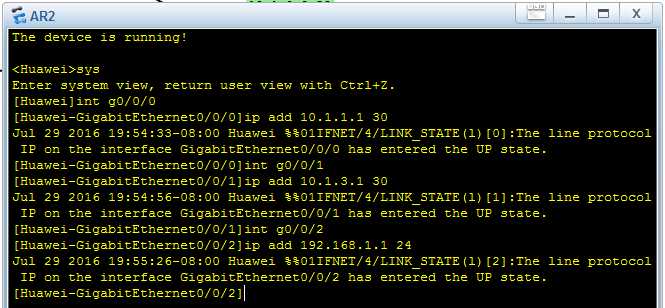

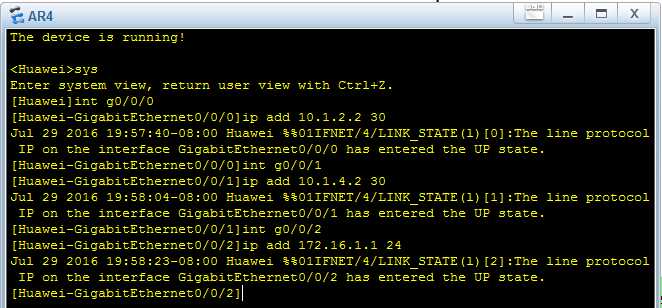

Step1.为每个路由器的接口配置一个IP地址，过程如图2,图3，图4，图5

　　　　　　　　　　　　　　　　　　　　　　　图2

　　　　　　　　　　　　　　　　　　　　　　图3

　　　　　　　　　　　　　　　　　　　　图4

　　　　　　　　　　　　　　　　　　　　　　图5

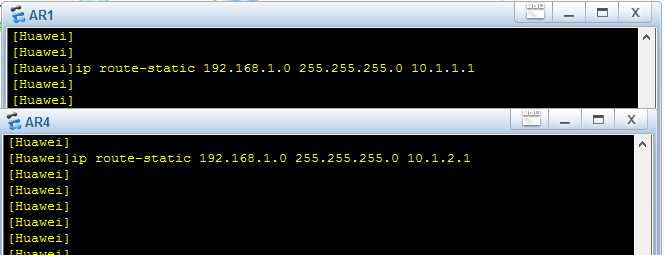

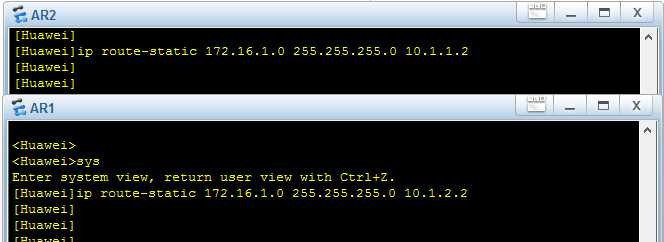

Step2.在AR2和AR1中配置到达目的网络172.16.1.10的路由表项，如图6在AR4和AR1中配置到达目的网络192.168.1.10的路由表项，如图7

　　　　　　　　　　　　　　　　　　　　图6

　　　　　　　　　　　　　　　　　　　　　　图7

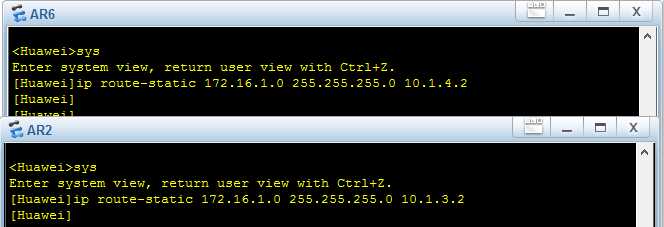

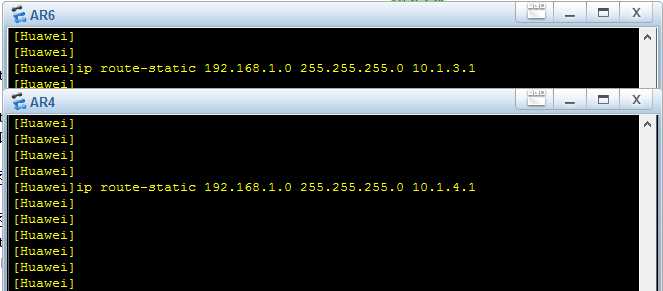

Step3. 在AR2和AR6中配置到达目的网络172.16.1.10的路由表项，如图8在AR4和AR6中配置到达目的网络192.168.1.10的路由表项，如图9

　　　　　　　　　　　　　　　　　　　　图8

　　　　　　　　　　　　　　　　　　　　　图9

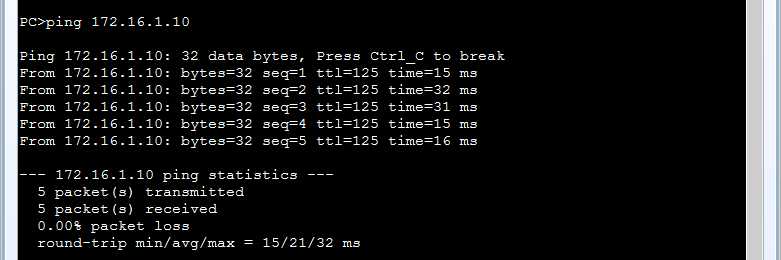

在192.168.1.10主机上ping172.16.1.10，结果如图10

                                                               图10
