1 宏块划分方式
一副图像（帧，非场图像,x264支持宏块级场编码，这里以帧图像为例说明）按从左到右、从上到下16x16的方式划分宏块，对于图像宽度不是16的倍数的情况，会扩展至16的倍数，然后通过sps的crop参数表示出需要裁剪的区域。
2 8x8子块的划分方式

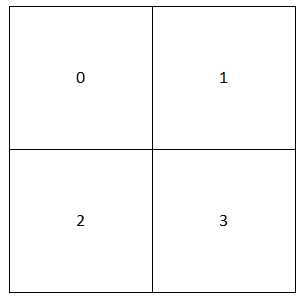

对于每一个宏块内部，按从左到右、从上到下8x8的方式划分8x8子块，如下图所示。
3 4x4子块的划分方式

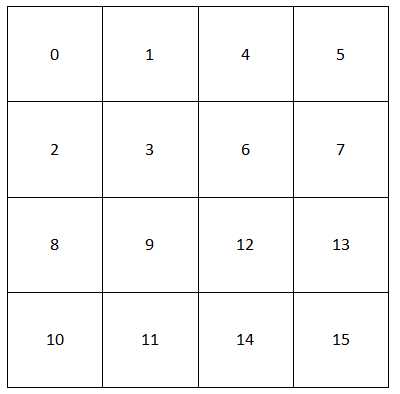

对于每一个8x8子块内部，按从左到右、从上到下4x4的方式划分4x4子块，一个完整的宏块划分4x4子块如下图所示。
