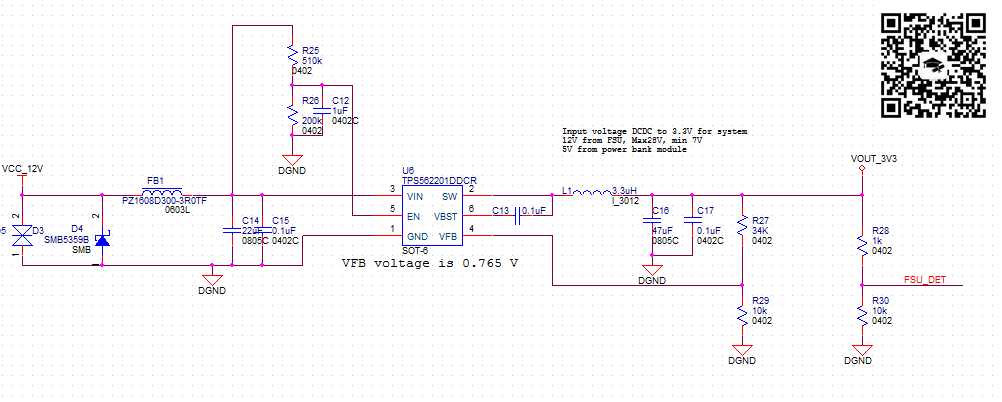

在调试智能钥匙连续开锁出现故障的问题排查过程中，为了对比模拟开关TS5A3166对于开锁数据通信的影响，尝试短接模拟开关的输入输出脚，未曾想乌龙了一把，错把DC-DC芯片输入输出短接了（两者都是SOT23-5封装）。

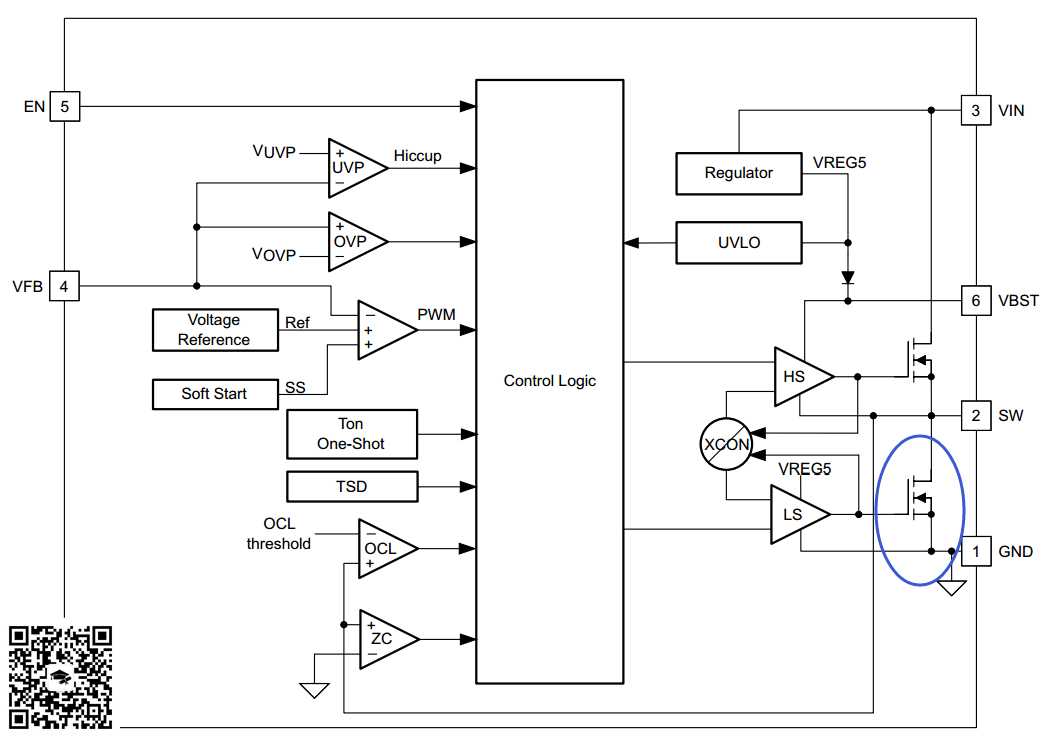

那么问题来了，DC-DC输入输出连在一起，换句话说就是DC-DC输出端加电压，为什么会造成电源芯片烧毁呢？

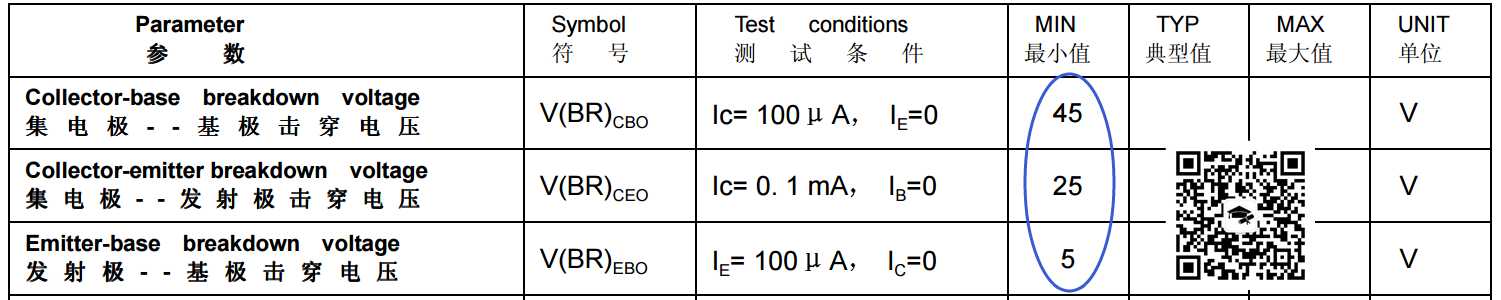

这里列举常用的NPN型三极管9013说明问题，从如下表格可以看出发射极到基极击穿电压只有5V，其他的三极管以及MOS管都是类似的，反向耐压很小。

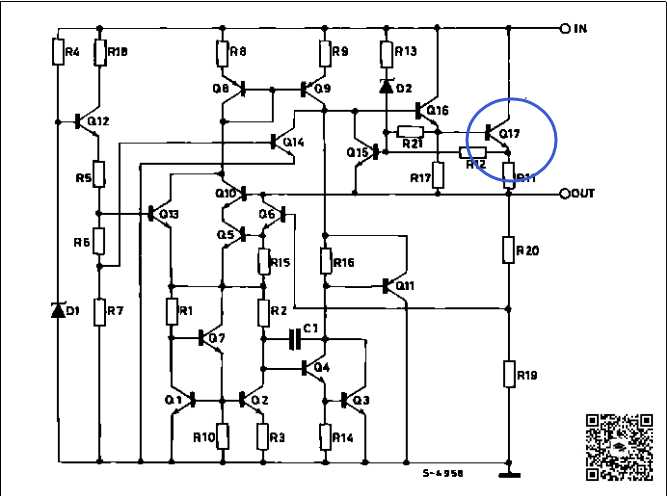

其实不仅仅是DC-DC芯片输出端加电压会烧毁芯片，其他电源转换器也会有类似的问题。例如LM7812这类三端稳压器，在输出端加电压同样会造成芯片烧毁。如下图为LM7812内部结构框图，同样的可以看到输出端是有一个晶体管的，如果在输出端增加电压，就造成了晶体管承受了反向电压而烧毁，最终致使芯片功能不正常。
最后建议，设计DC-DC电源转换电路时，要注意增加对于输出端的保护。如果对于压降要求不是很严格，可以再DC-DC输出端串联一个二极管，防止方向电压造成器件损坏。
