  • 第一课
       技术分享
      技术分享
     Capture CIS 是画原理图的。
     页面放大缩小，i/o键，以鼠标的位置作为原点。或者鼠标滚轮。
  • 第二课
  1. options--》design template设置原理图纸张的大小，名字，单位
  2. 新建好原理图之后，options--》prefen,可以改一下背景颜色。
  3. 新建原理图库，File--new--libaray，新建原件，new part，
  4. 技术分享这个是新建引脚。
    技术分享
  5. 新建好很多引脚后可以，选中很多管脚，右击选中edit property，可以批量改引脚名。
  • 第三课
  1. cadence与AD不同的是一个元器件的原理图可以分为数个pkg
  2. 在pre中的grid display  中技术分享 去掉勾选，图标就可以放在任意位置
  3. Ctrl  + N 可以切换到一个元器件的下一部分

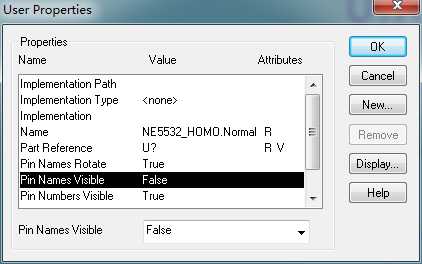

  4. 隐藏引脚名字，options--》part property，更改pinnames
     技术分享

       技术分享

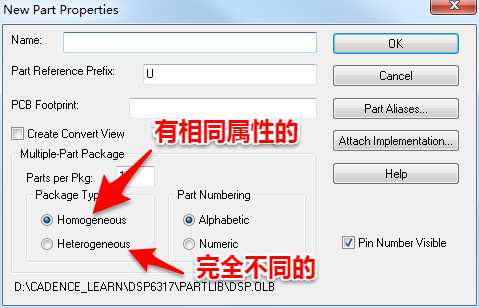

     5.Homo与Heterogeneous的区别

     技术分享



     技术分享
