3.需求分析

验证需求的正确性(了解下)

• 一致性:任何一条需求不能和其他需求互相矛盾
• 完整性:规格说明书应该包括用户需要的每一个功能 或性能
• 现实性:用现有的硬件技术和软件技术基本上可以实现的需求，对硬件技术的进步可以做些预测。
• 有效性:正确有效的，能解决用户面对的问题

接下来讲两个图E－R图与状态转换图（比较重要的）

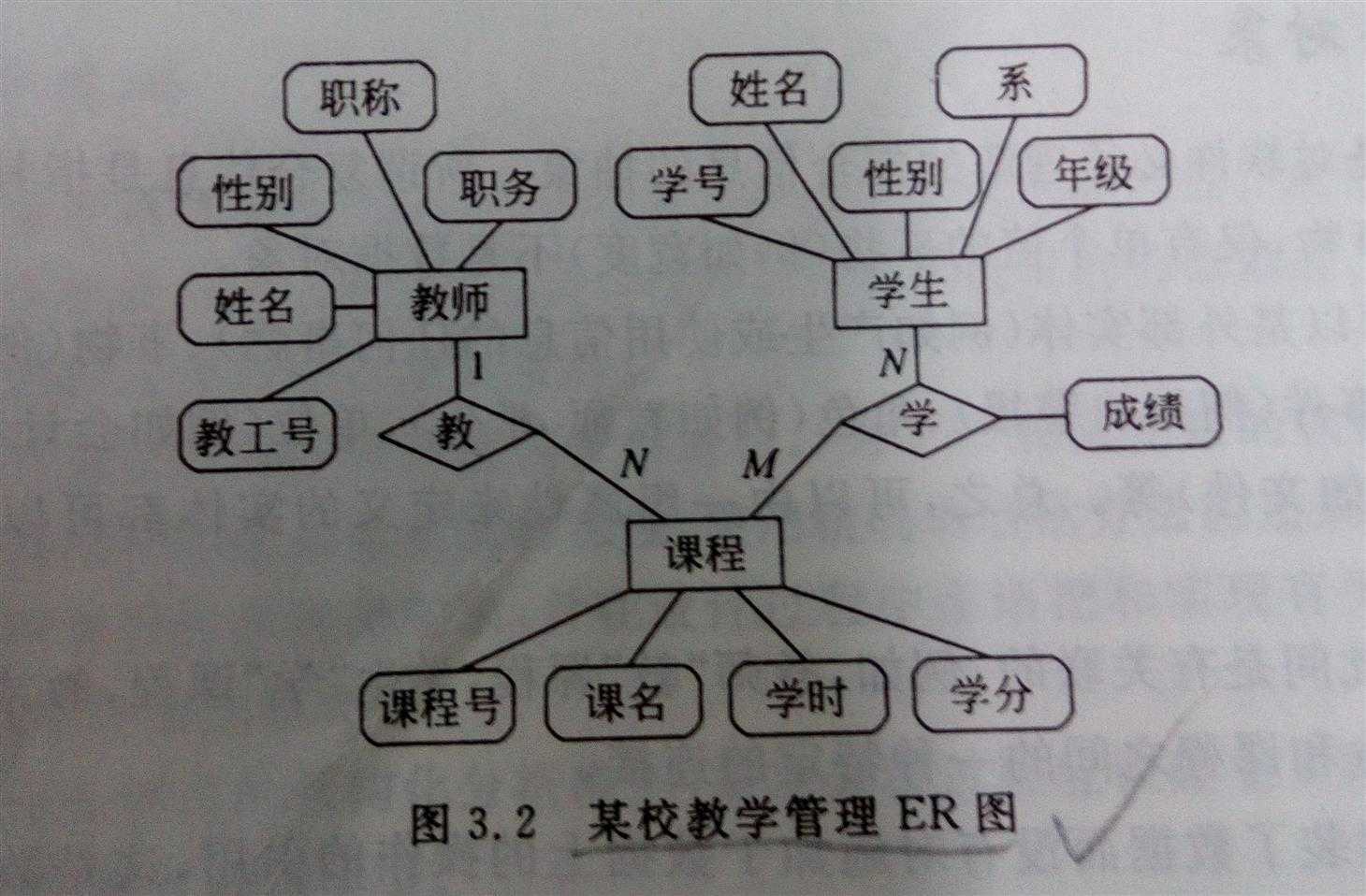

实体－联系图

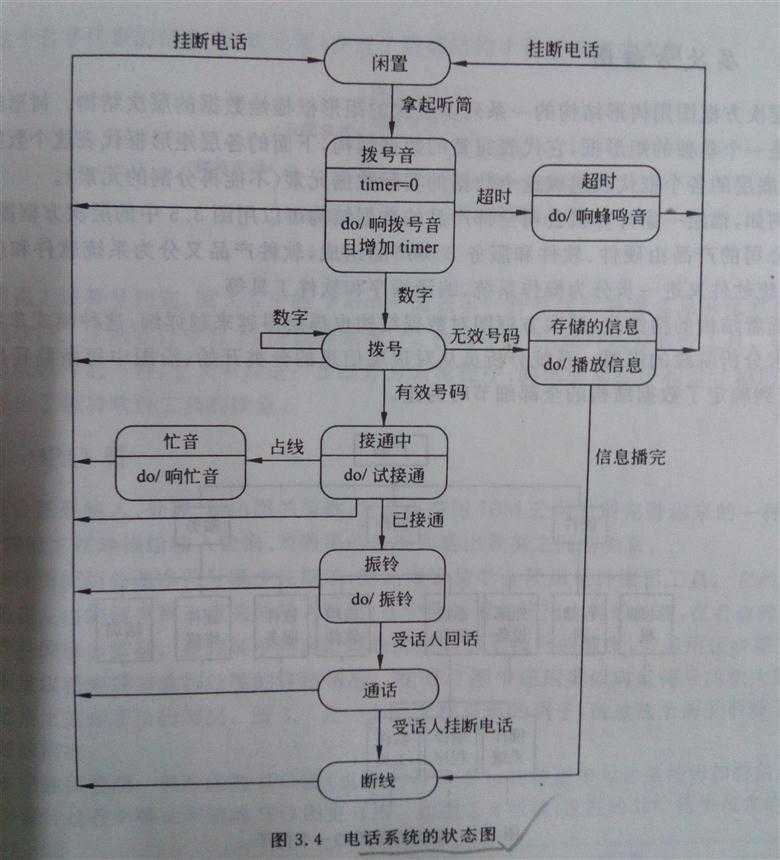

状态转换图

4.总体设计

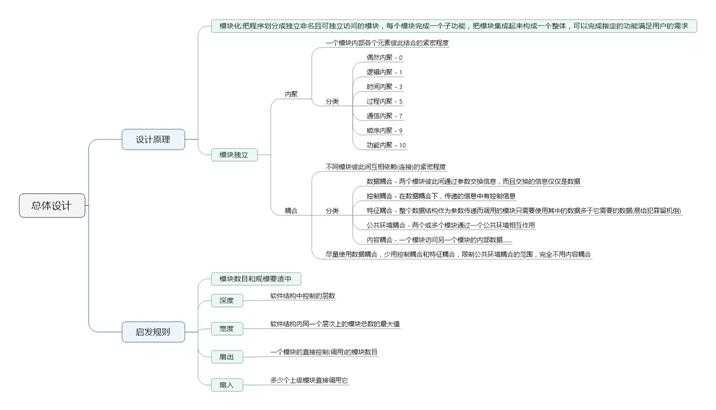

做了个导图（很多概念的知识，要了解的）~~

 5.详细设计

 这里我就讲下过程设计的工具中的一个PAD图和判定表。外加一个流图。

PAD图

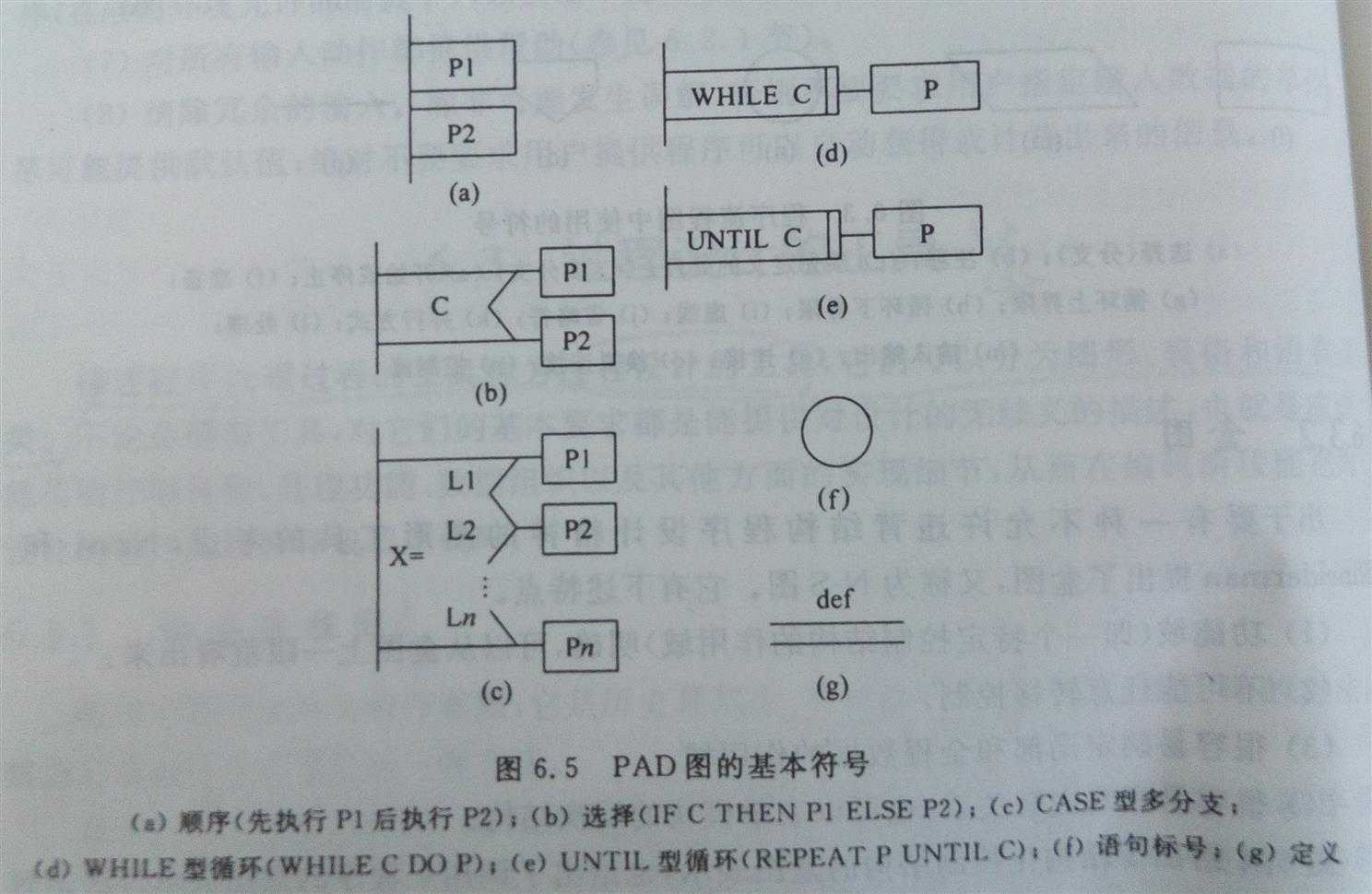

先来看基本符号(很简单~)

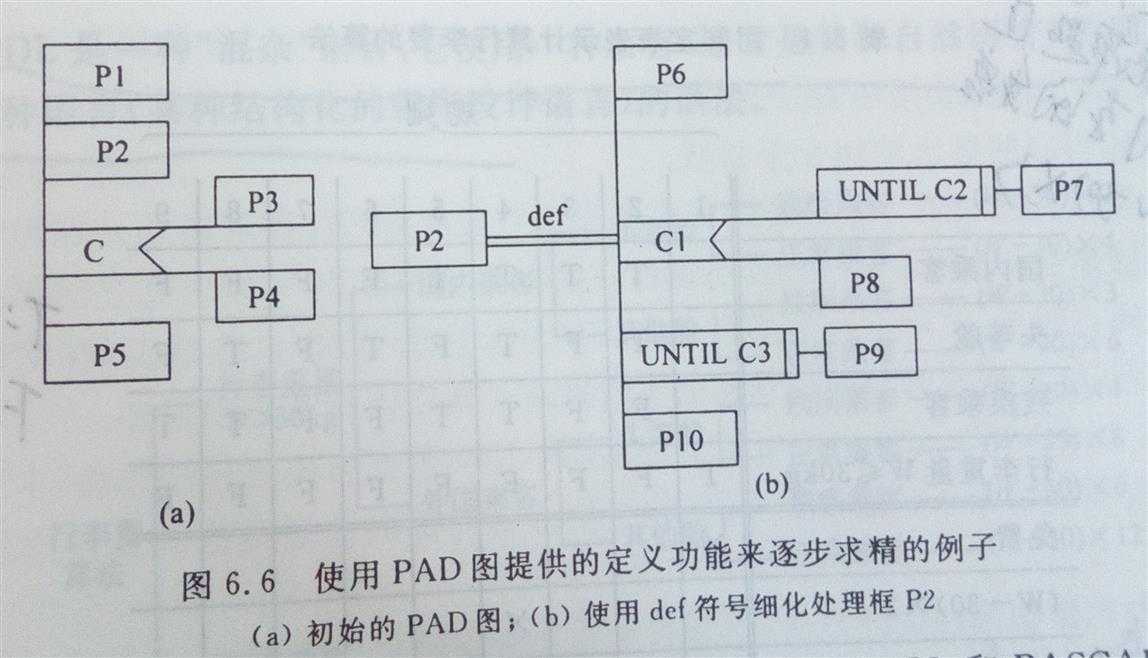

再来一个实际点的例子，图右边是对P2的定义，好比P2函数内的"代码"。

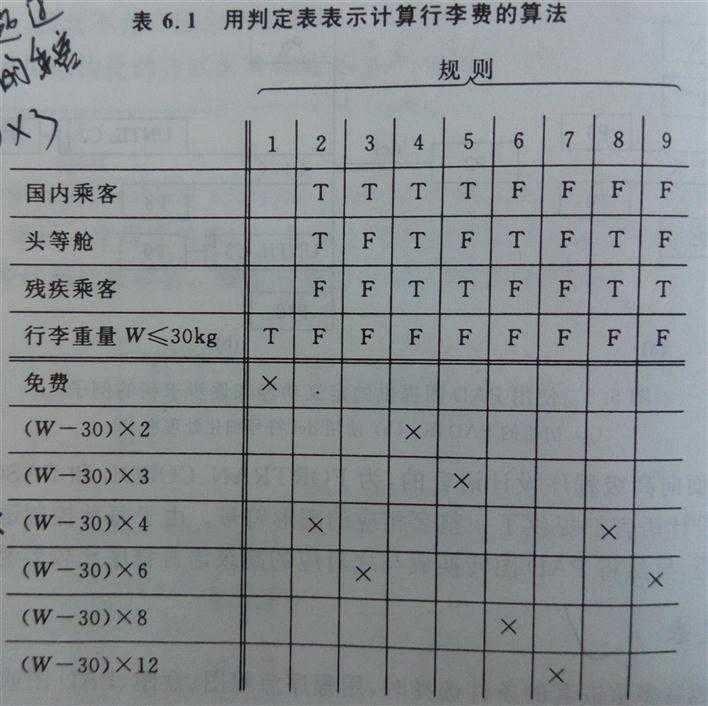

 接下来讲判定表，判定表能简洁无歧义地描述处理规则。看下面的图：

判定表是超简单的，但是第一次刚看到可能不知道上面图表示什么意思。我简单说下，表中有9条规则，以第二条为例，若是国内乘客&坐头等舱，但该乘客不是残疾乘客且行李重量在不大于30KG，则该乘客所需行李费为(W-30)*4。其它规则类推即可~~

 流图的引入:为了进一步定量度量软件的性质(复杂度)。

• 圆表示结点，一个圆代表一条或多条语句。
• 流图中的箭头线称为边，代表控制流。

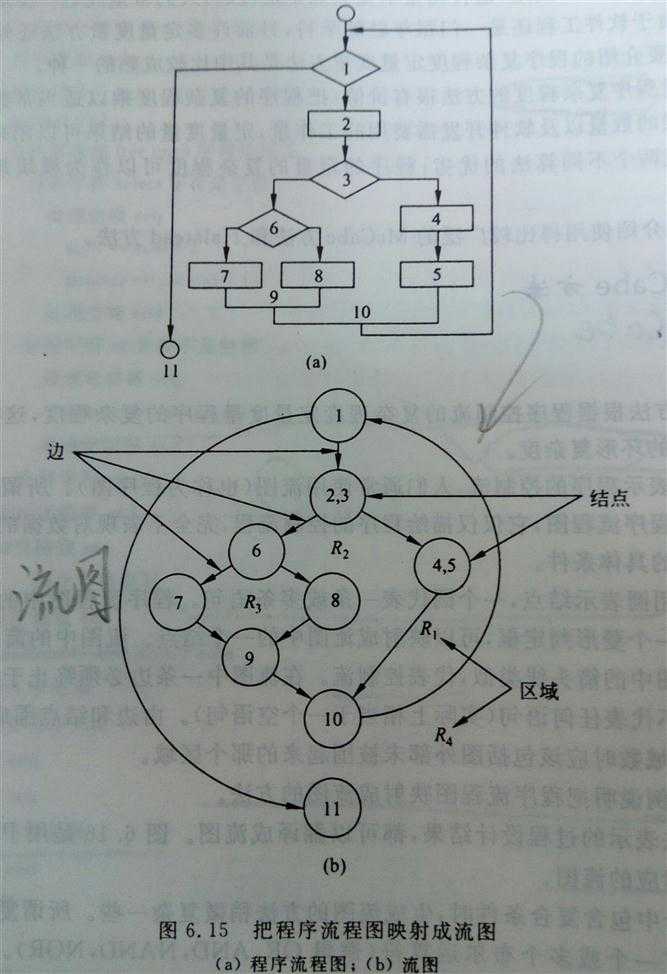

直接看下面的图：

能看懂的，过。那如何度量流图的环形复杂度呢？我说两种方法:

• 环形复杂度V(G)=E-N+2，E是流图中边的条数，N是结点数。 eg:11-9+2=4
• 环形复杂度V(G)=P+1，P是流图中判定结点的数目。  eg:3+1=4. 可知上图的V(G)=4
