看的时候不少是略懵的，大概概念基本是懂的，倒也记一下吧。
简述
关于NandFlash的几个特点：
1. 没有独立地址线 ：其他如SDRAM、网卡DM9000之类的外设都是与2440统一编址的，他们会接地址线ADDR。但NandFlash芯片没有独立的地址线，他只有一个8位的并行口，接的是IO口。所以他需要衍生一些控制信号线如ALE,CLE,W/R等。
2. NandFlash的地址结构如下：
一个Block有64页，一页的结构是 2K+64 byte. 寻址的时候 不算那64，即比如地址2049时，是直接去第二页找了。

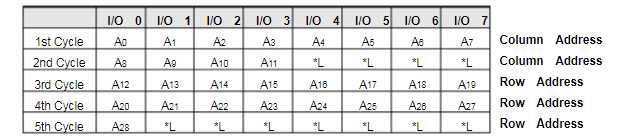

这是写地址的方式，需要写入五次。
操作步骤
写一个NandFlash大致需要这几步：
我们可以直接调用2440中相应的寄存器来操作，它会自动帮我们控制这些信号线。（Amazing~)
分别是以下几个寄存器：
- 命令：NFCMMD
- 地址：NFADDR
- 读写：NFDATA
- 状态：NFSTAT
大概就这样。具体代码也没细看了，反正他说这只是初次接触认识一下而已。
5th.NandFlash初接触——反正他说这几节课都是启发一下而已
