《如何使用UML》培训 01.基础知识(1)UML语言构成

时间:2014-01-31 12:45:48      阅读:411      评论:0      收藏:0      [点我收藏+]

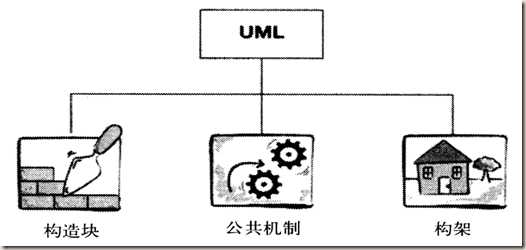

UML语言构成

bubuko.com,布布扣

?构造块——这些是基本UML建模元素、关系和图。

?公共机制——表达语义细节的公共规定。

?构架——系统构架的UML视图。

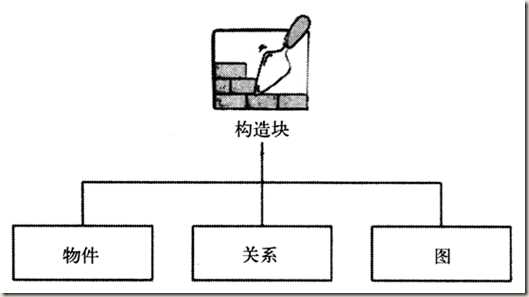

UML构造块

bubuko.com,布布扣

?物件:这些是建模元素本身

?结构物件:UML模型的名词,如类、接口、协作、用例、活动类、组件、节点。

?行为物件:UML模型的动词,如交互、状态机。

?组物件:包,它用于把语义上相关的建模元素分组为内聚的单元。

?注解物件:注解,它附加到模型以捕获特殊信息。

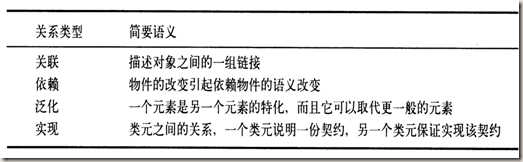

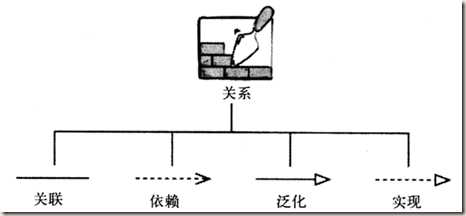

?关系:这些把物件联系在一起,关系说明两个或多个物件是如何语义相关的

bubuko.com,布布扣

bubuko.com,布布扣

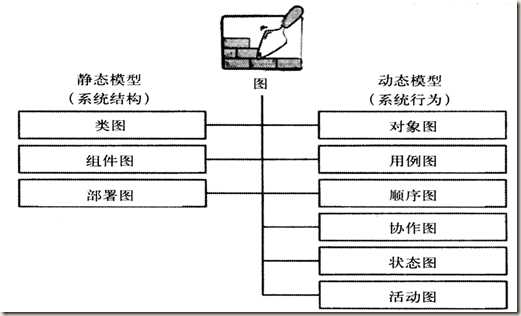

?图:这些是UML模型的视图,它们展现物件的集合

bubuko.com,布布扣

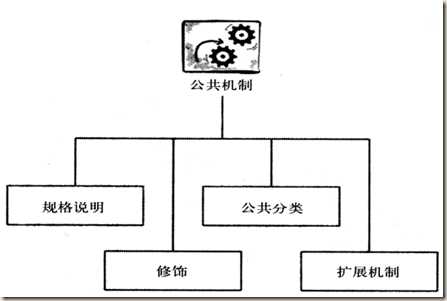

UML公共机制

bubuko.com,布布扣

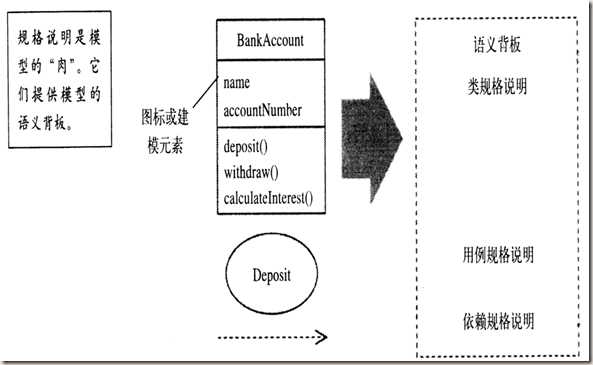

?规格说明:模型模板的、图标的定义

bubuko.com,布布扣

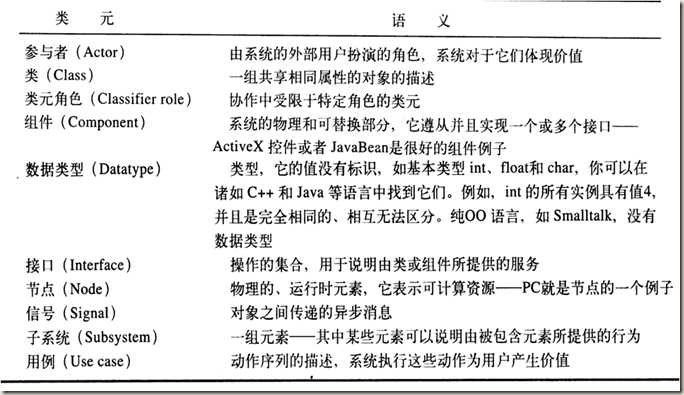

?公共分类:各种元素的名词解释

bubuko.com,布布扣

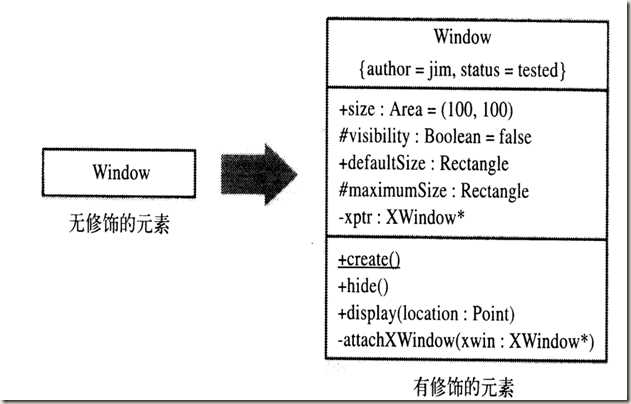

?修饰:模型元素的要点,如初始值、返回值、公用/私有等

bubuko.com,布布扣

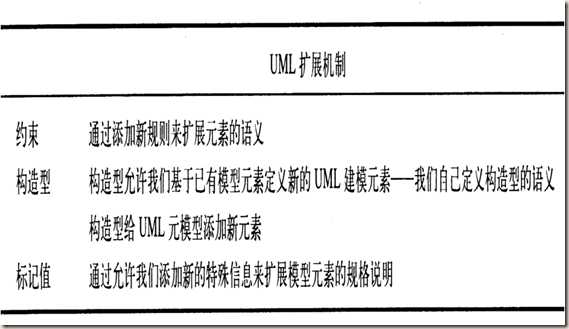

?扩展机制:约束、自定义结构等

bubuko.com,布布扣

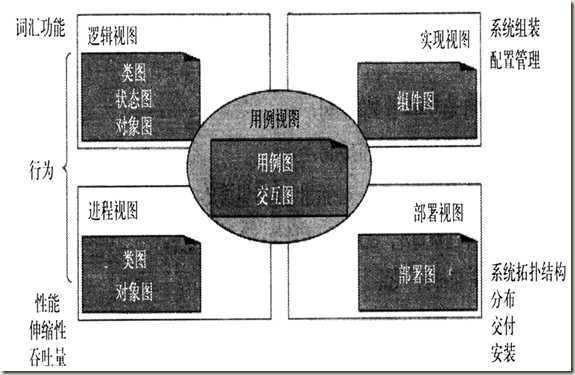

UML架构

bubuko.com,布布扣

?逻辑视图:捕获问题域的词汇,作为类和对象的集合。重点是展示对象和类是如何组成系统、实现所需系统行为的

?进程视图:建模在我们系统中的可执行线程和进程作为活动类。其实,它是逻辑视图面向进程的变体,包含所有相同的制品。

?实现视图:对组成基于系统的物理代码的文件和组件进行建模。它同样展示出组件之间依赖,展示一组组件的配置管理以定义系统的版本。

?部署视图:建模把组件物理地部署到一组物理的、可计算节点上,如计算机和外设上。它允许你建模横跨分布式系统节点上的组件的分布。

?用例视图:所有其他视图都是从用例视图派生而来,该视图把系统的基本需求捕获为一组用例,并提供构造其他视图的基础。
