第二周 PLECS仿真

时间:2017-02-26 18:42:54      阅读:171      评论:0      收藏:0      [点我收藏+]



直流他励电动机的微分方程为:

技术分享

在本次仿真中,由于ML(负载转矩)=0,因此含有ML的项可以略去。

所以在本次试验中的微分方程为:

 技术分享

特征值分别为:

   技术分享      技术分享

其中:

    技术分享      技术分享

影响系统w形状的主要因素为阻尼因素 ,因此可以通过改变RA来得到不同的形状。

仿真模型:

 技术分享

设置跃阶电压为110V,励磁电压为120V,R1和Ra共同构成电枢电阻,励磁电阻为82.7Ω,转动惯量为2kg.m2

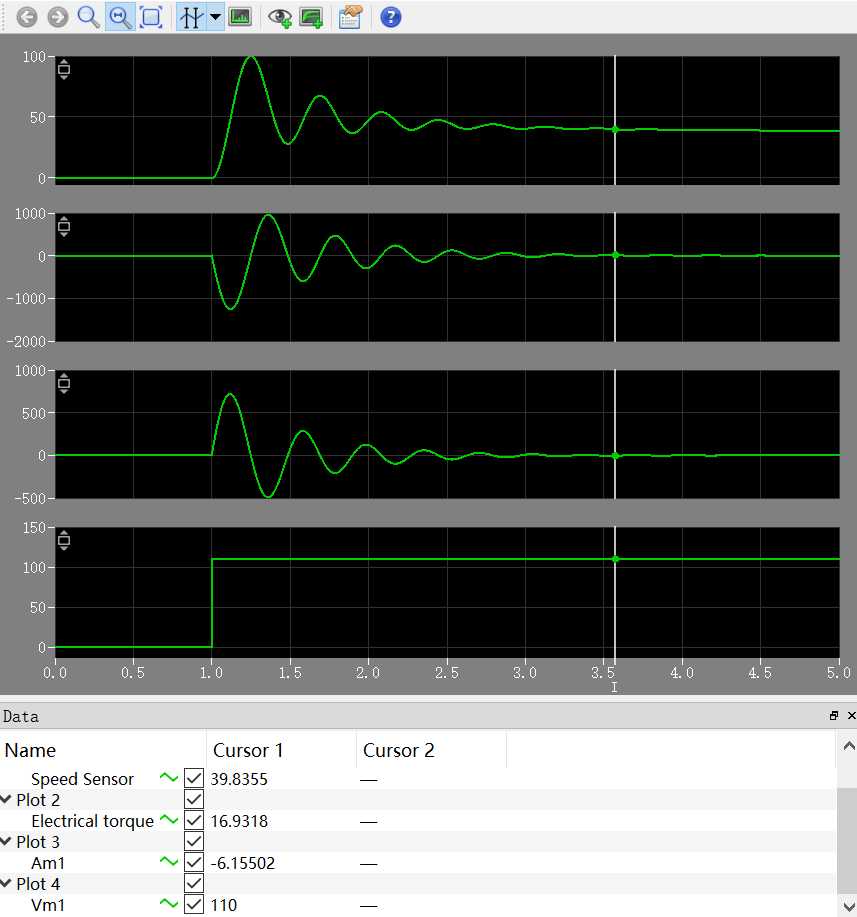

当电枢电阻为0.04V,阻尼因子小于1,有较大的超调及振动。

 技术分享

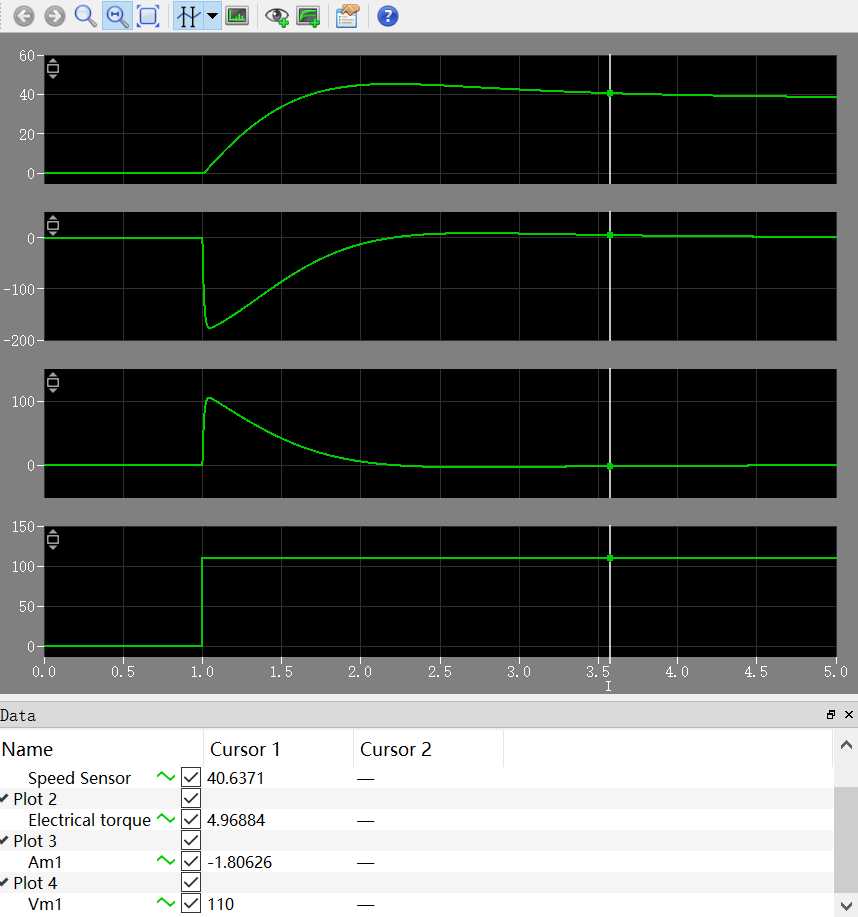

当电枢电阻等于0.5Ω,阻尼因子接近于1,比较平稳:

 技术分享

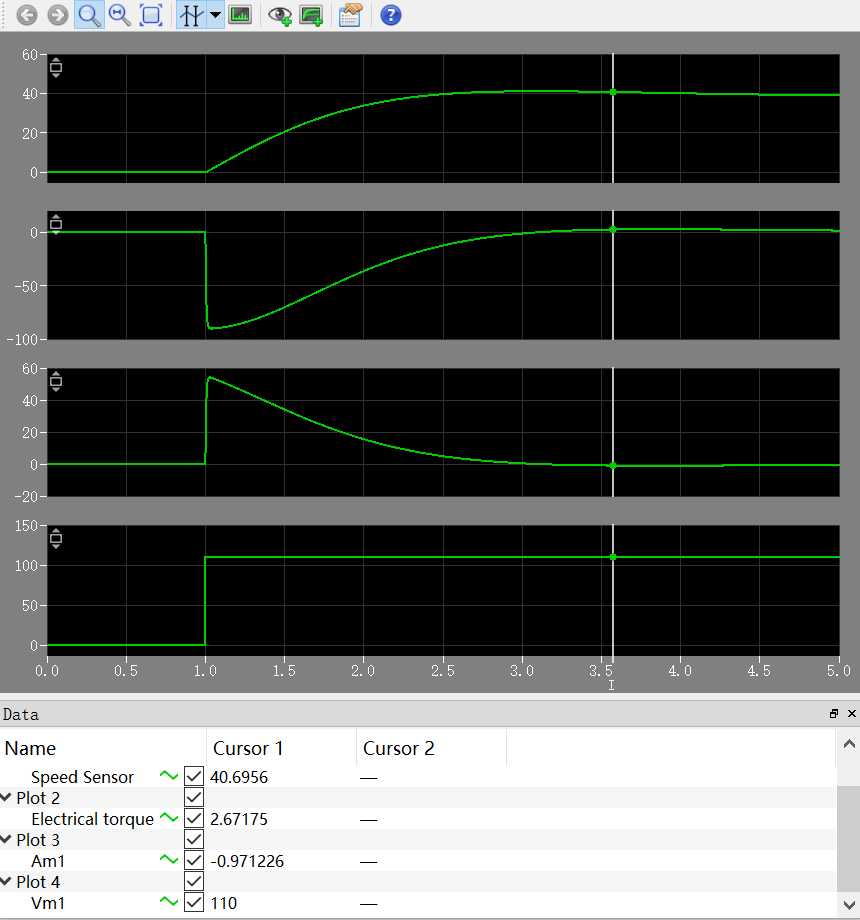

当电枢电阻等于5Ω,阻尼因子大于1,基本上不会产生超调:

技术分享
