????这段时间刚开始接触Matlab中的Simulink仿真，我就结合自己的专业，利用Simulink进行了无刷直流电机的仿真，因为Simulink工具箱里面有很多可用的模块，所以建模过程变得非常简单。

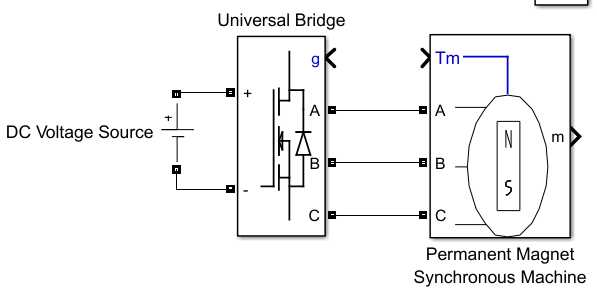

????在Matlab界面中new->model之后，找到Simulink Library Browser，这里面有系统自带的很多模块，接下来我们就需要找到自己所需要的模块了，了解无刷直流电机的工作原理以后，接下来就是找到直流电源、三相逆变桥、无刷直流电机模型。而Simulink中也有这些模型，可以直接通过搜索关键字找到它们，分别是DC Voltage Source、Universal Bridge、Permanent Magnetic Synchronous Machine。接下来就是需要将相应的信号连接起来，如下图

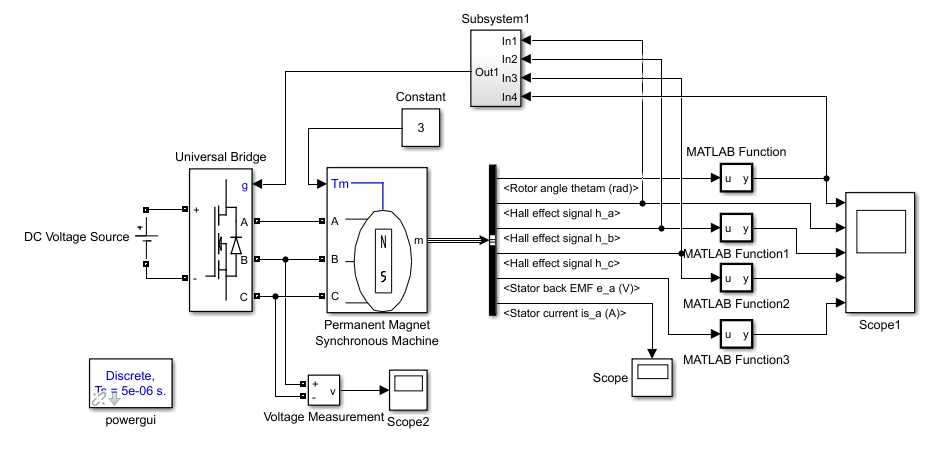

????其中，直流端电压可以设置电压大小，逆变桥可以选择开关器件类型，我们这里选择Mosfet，PMSM中我们将反电势波形选择trapezoidal即梯形波，电机参数相电阻、相电感、反电势常数、极对数按实际值设置。然后就是添加相应的负载Tm，这里可以模拟突加负载和突减负载以及任意变化的负载，通过给定一个函数就可以。然后就是开关信号g，下面会详细介绍。模型搭建完成后如下图。
????PMSM输出端给的信号通过Bus Selector选择，我们需要使用的是三相霍尔信号得到相应的开关逻辑，这也是该仿真的关键所在，其中整个模型中Subsystem1就是实现开关逻辑的算法。我们可以根据霍尔换相真值表，通过相应的逻辑门实现，但是这样搭建模型显得不灵活而且很累赘，并且不能模拟超前或者滞后换相。所以我这里才用的是通过Matlab Function来实现的。

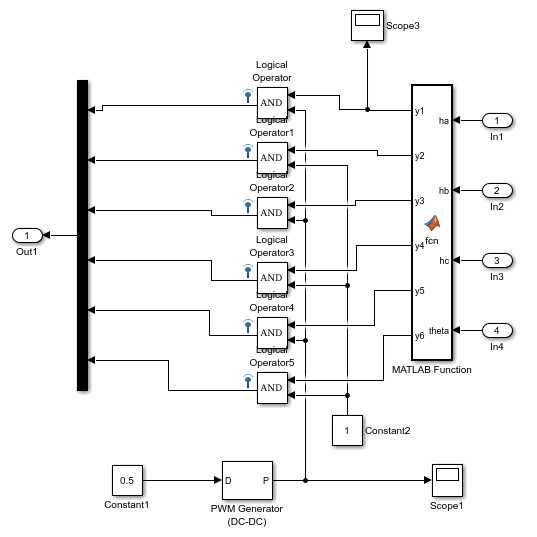

????如上图，这是换相逻辑的模型，其中我采用的是下桥臂恒通，上桥臂PWM调制的方式导通Mosfet，
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
