广播域和冲突域

广播域和冲突域差别：

　　冲突域是一个以太网术语，指的是这样一组联网设备，即网段中一台设备发送分组时，该网段中的其他设备必须侦听它。在广播域中，网段中的所有设备都侦听该网段中发送的广播

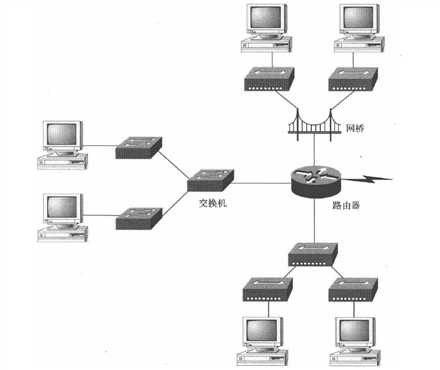

下图有几个冲突域和广播域？

答案：冲突域9个，广播域3个

答题技巧：冲突域查网线，广播域查router接了几个网线，没有router默认一个大的冲突域

冲突域：

hub怎么理解？

hub是物理层设备，和网线没区别。下图圈中位置直接想象成一台电脑即可

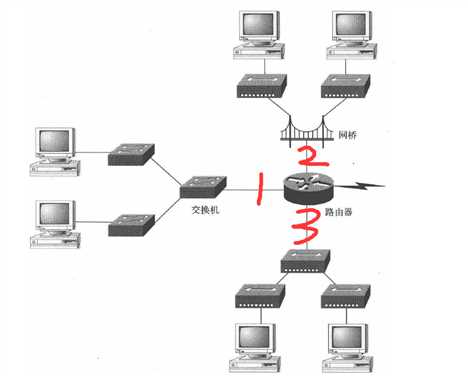

 广播域怎么计算的？

看router接了几根线。没有router默认一个大的广播域

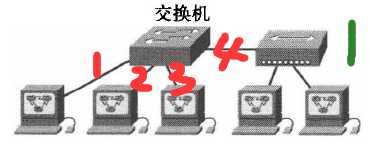

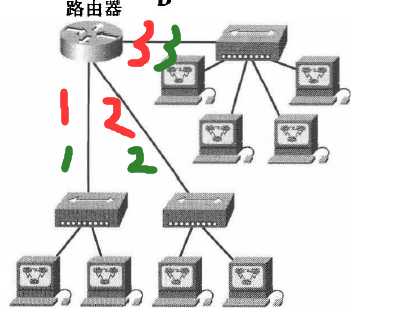

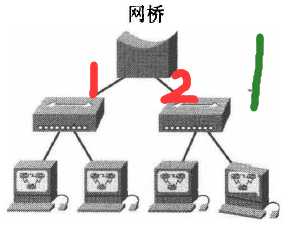

再来几道题，红色冲突域，绿色广播域

广播域和冲突域

原文：http://www.cnblogs.com/kelamoyujuzhen/p/6501086.html
