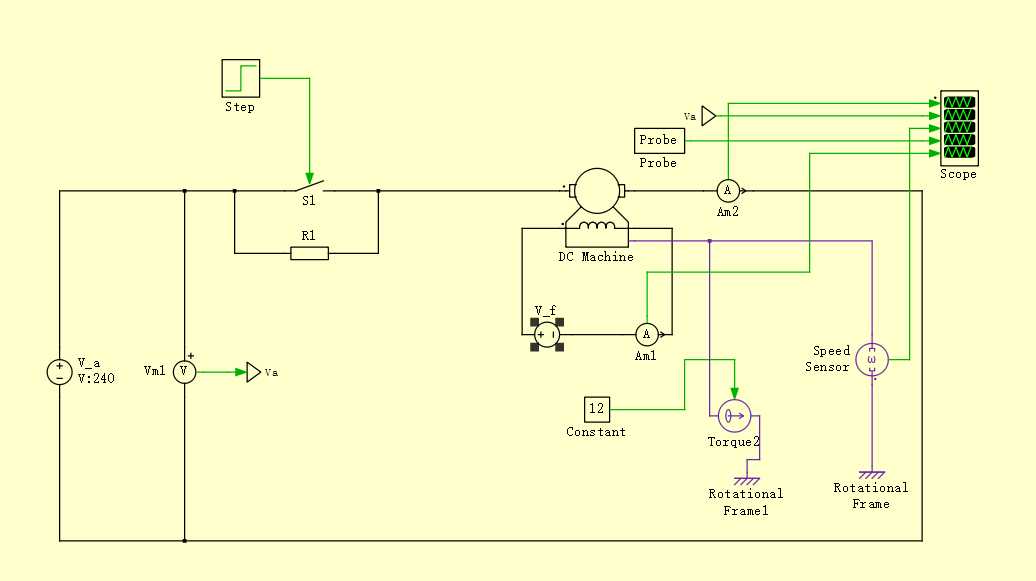

1.模型图

2，计算及仿真

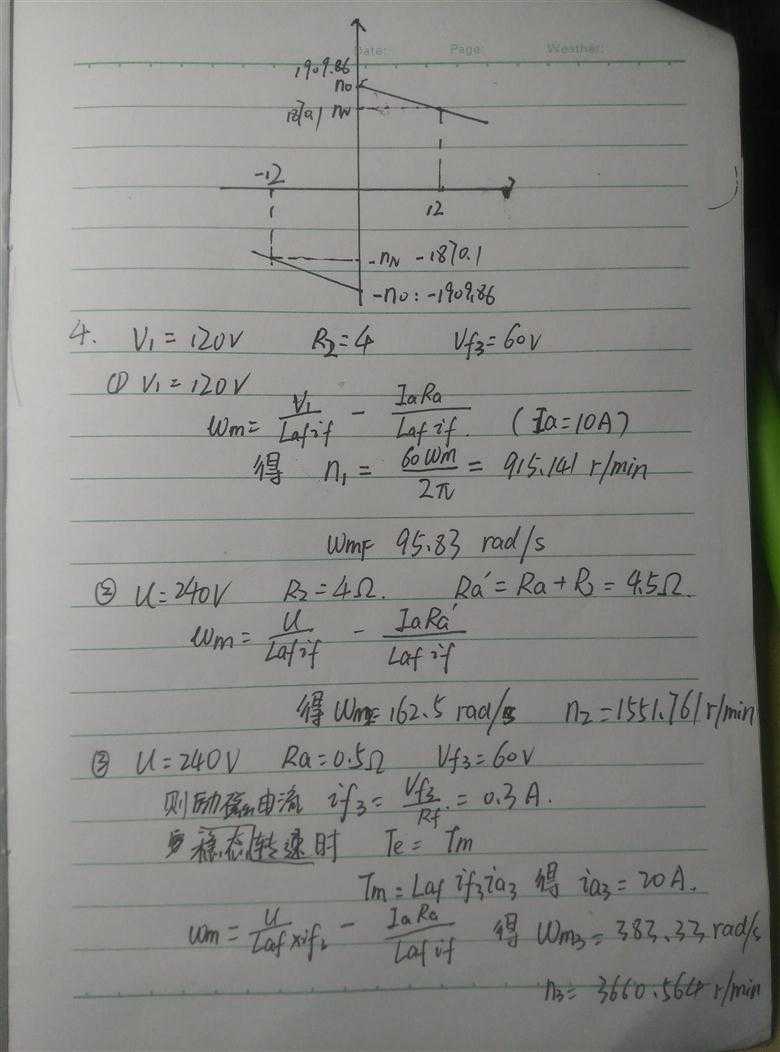

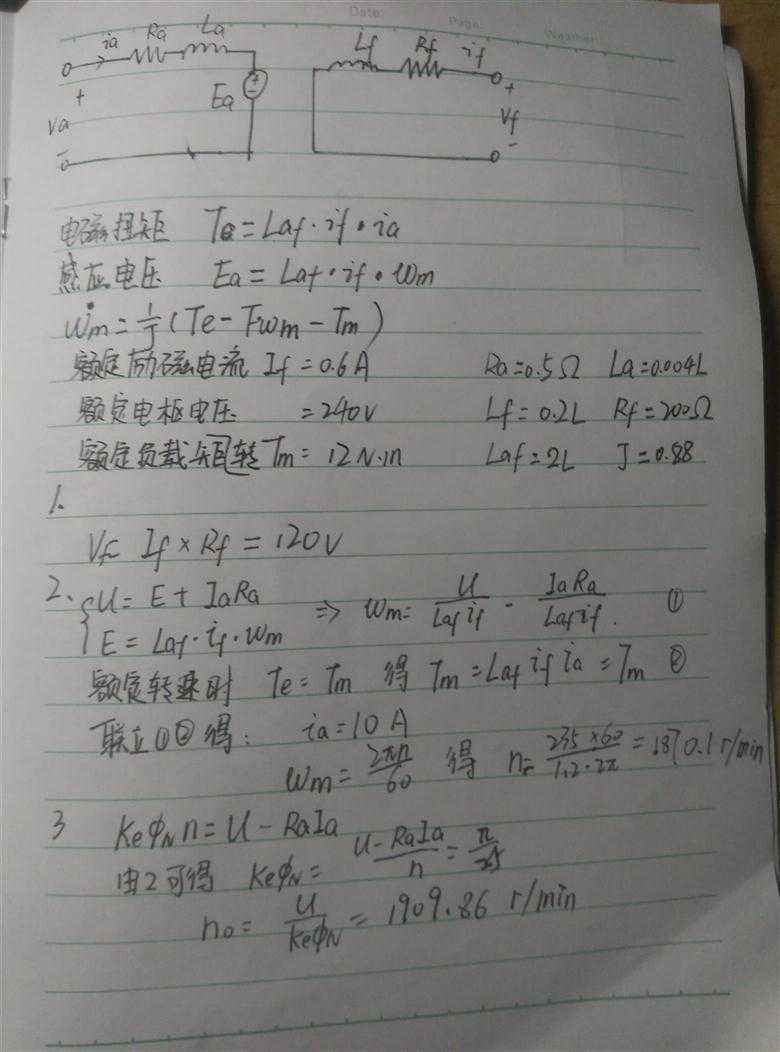

1）计算

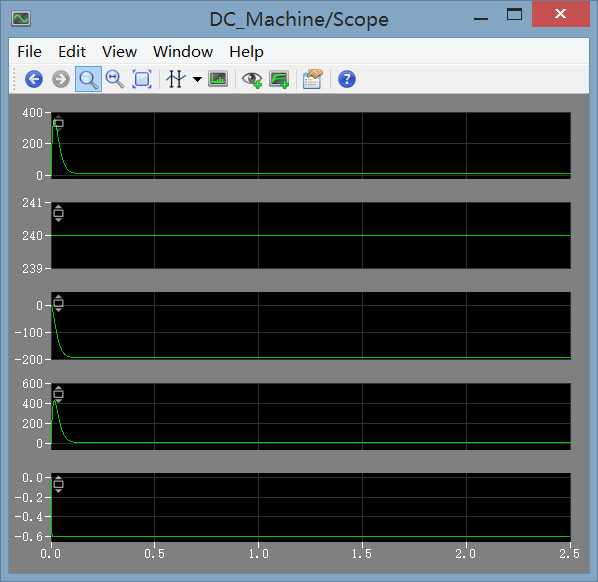

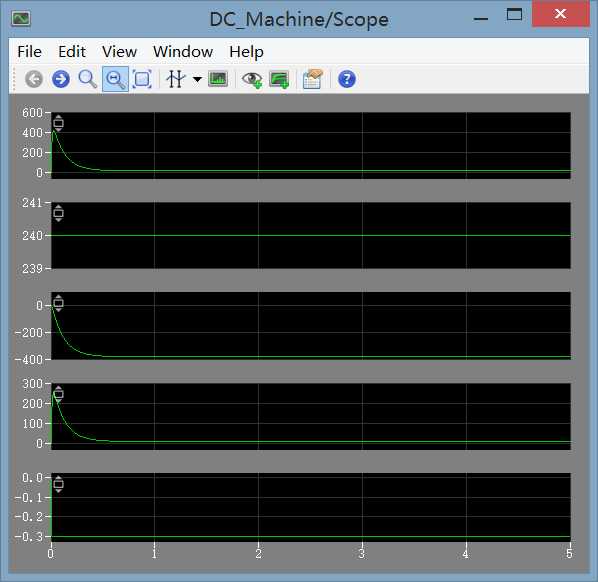

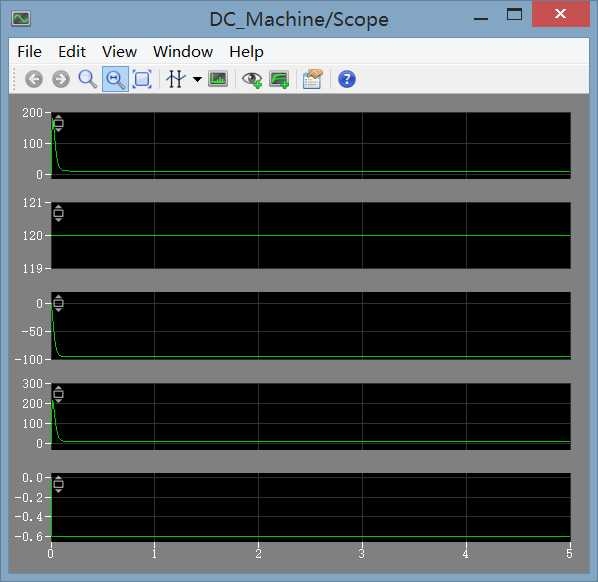

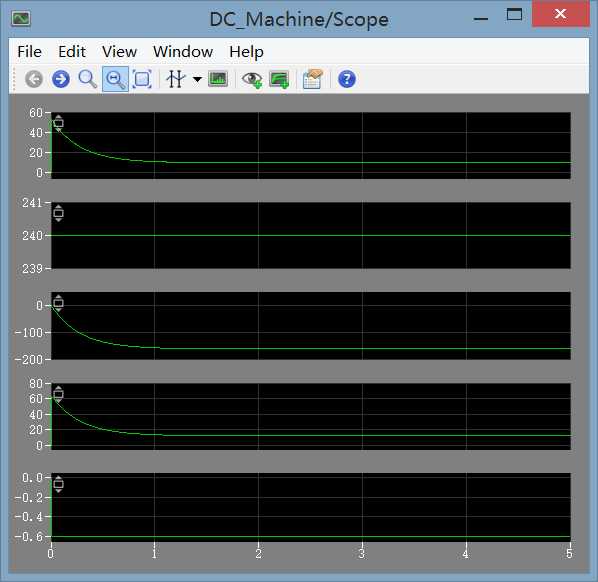

 2）仿真

                               n = 1870.1 r/min (wm = 195.833 rad/s)                                                  V1 = 120V,wm = 95.83 rad/s , n1 = 915.141 r/min

                      U=240V,R1 = 4Ω,wm= 162.5 rad/s, n=1551.761 r/min                                     U = 120V,Vf = 60V,wm = 383.333 rad/s , n1 = 3660.564 r/min

PLECS—直流电机系统2
