3. 直流电机开环调压调速系统模型搭建

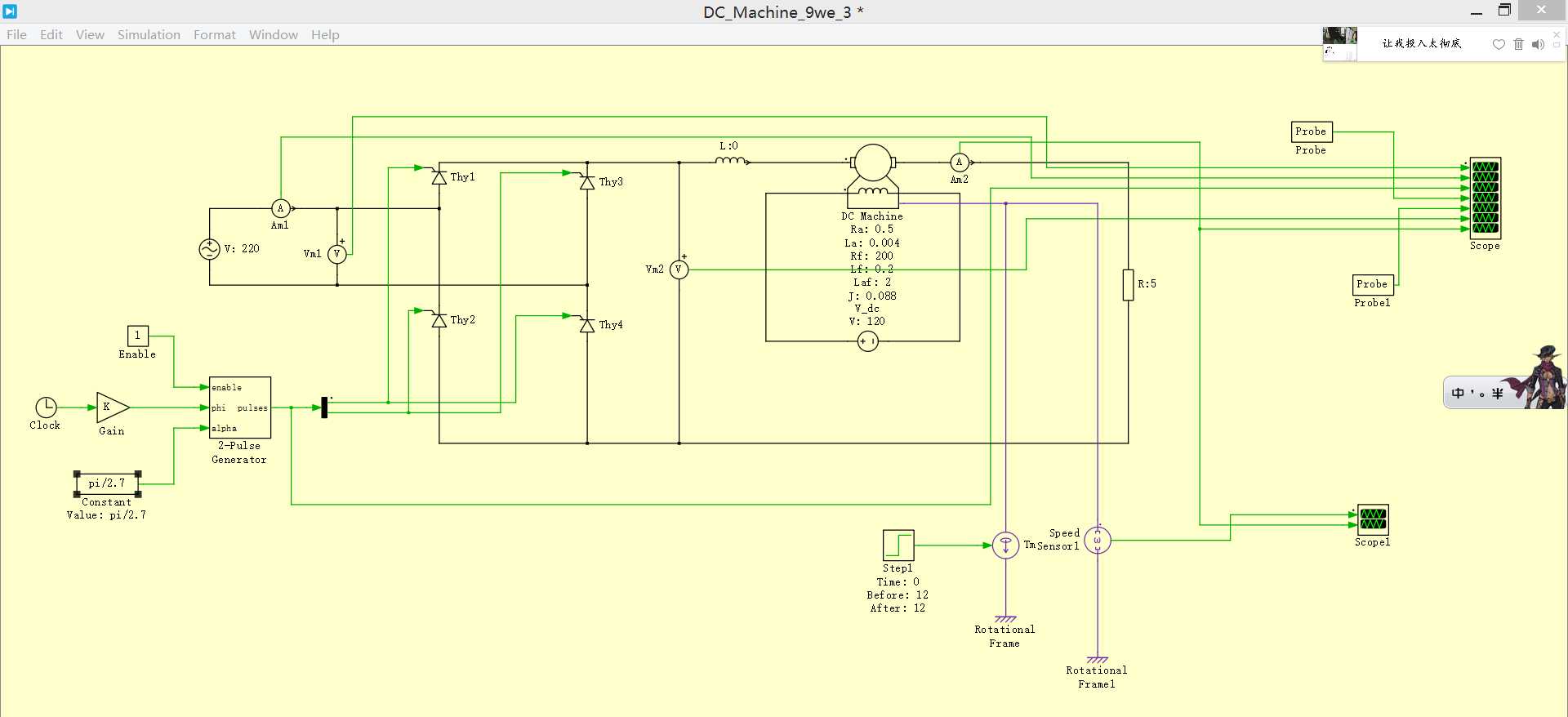

(1)电路图

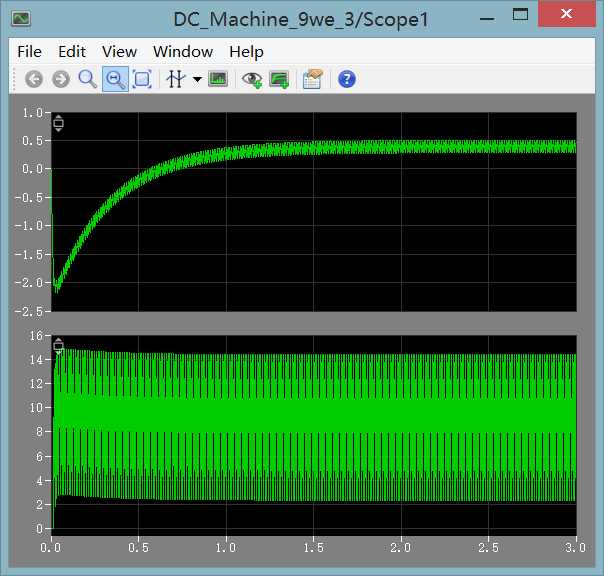

当 α = pi / 2.7 的时候，直流电机的稳定转速大约保持很低的速度。

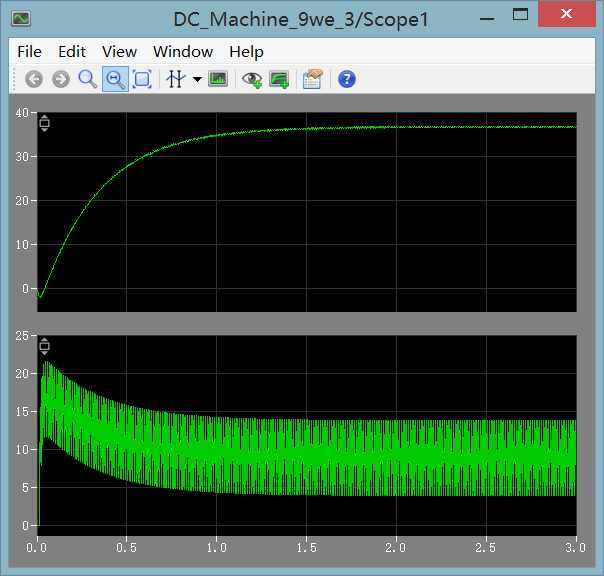

随着α的减少，直流电机的速度逐渐增大。当α = pi / 4 时，速度可接近40；

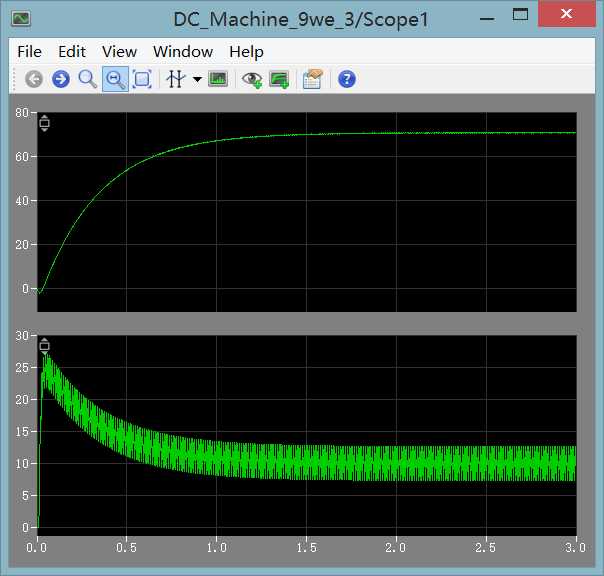

后面α的减少，对直流电机的作用不是很大了。速度最大可达到71左右
PLECS_晶闸管调速系统_9w
