Quartus ii 设计中的差分信号在例化时的命名规则

       在Quartus中做设计，如果使用了差分信号的，如DDR的IP中的mem_ck与mem_ck_n,mem_dqs与mem_dqs_n，将其引入输出端口时，对其命名有一定的规则，否则就会出现错误。

   如下所示，例化是错误的。

      DDR3_32BIT  emif_32bit (
        ......
        .mem_ck              (mem_ck_1),              //              mem.mem_ck
        .mem_ck_n            (mem_ck_n_1),            //                 .mem_ck_n
        .mem_dqs             (mem_dqs_1),             //                 .mem_dqs
        .mem_dqs_n           (mem_dqs_n_1),           //                 .mem_dqs_n
       ...........
      );

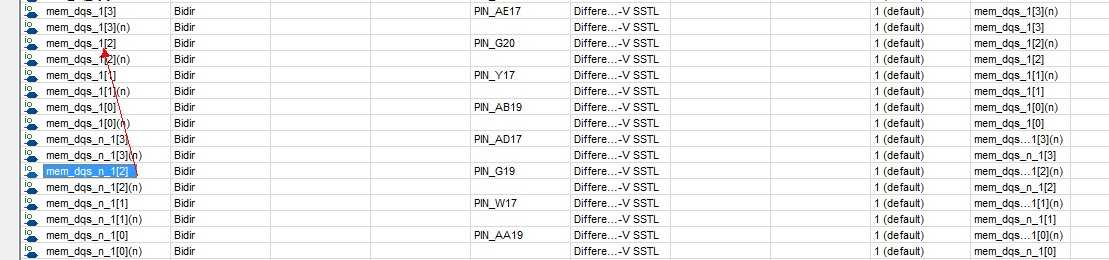

 这样例化之后在编译之后，在pin planner会出现下面的管脚：

    可以看出，出现了一些带XXX（n）的信号，原来的差分信号也被拆开了。这不是我们想要的，还会导致布线不会过。

  正确的例化方法:

    如果使用下面的例化方法，就不会出现上面的错误。

   如：   DDR3_32BIT  emif_32bit (
        ......
        .mem_ck              (mem_ck_1),              //              mem.mem_ck
        .mem_ck_n            (mem_ck_1_n),            //                 .mem_ck_n
        .mem_dqs             (mem_dqs_1),             //                 .mem_dqs
        .mem_dqs_n           (mem_dqs_1_n),           //                 .mem_dqs_n
       ...........
      );

   编译之后的情况为：

  可以看出没有多余的信号出现。

  原因是，Quartus ii默认信号 A和 A_n信号为差分信号。这样在编译的时候就会将其变为差分信号了。

Quartus ii 设计中的差分信号在例化时的命名规则

原文：http://www.cnblogs.com/fhyfhy/p/6912313.html
