Neutron L2Populate

本文主要分析Neutron L2Pop工作具体过程。

L2Pop提供的功能点：

• ARP Proxy   (主机没有配置默认网关或没有任何路由策略)
• 抑制多播      (产生的多播仅被分发到拥有相同VNI的VTEP端)
• 减少或推迟VTEP间Tunnel连接的创建(VTEP端创建VNI下首个Port时，L2Pop触发该VTEP端与相同VNI下已创建Port的VTEP端之间建立Tunnel)

实验环境：

• 网络节点：192.168.80.130
• 计算节点：192.168.80.131
• 计算节点：192.168.80.129

OpenStack部署图：

Neutron环境下VTEP端创建两个vswitch设备(br-int，br-tun)，br-int当作传统二层switch，同时br-int用flow起到防ARP欺骗的功能

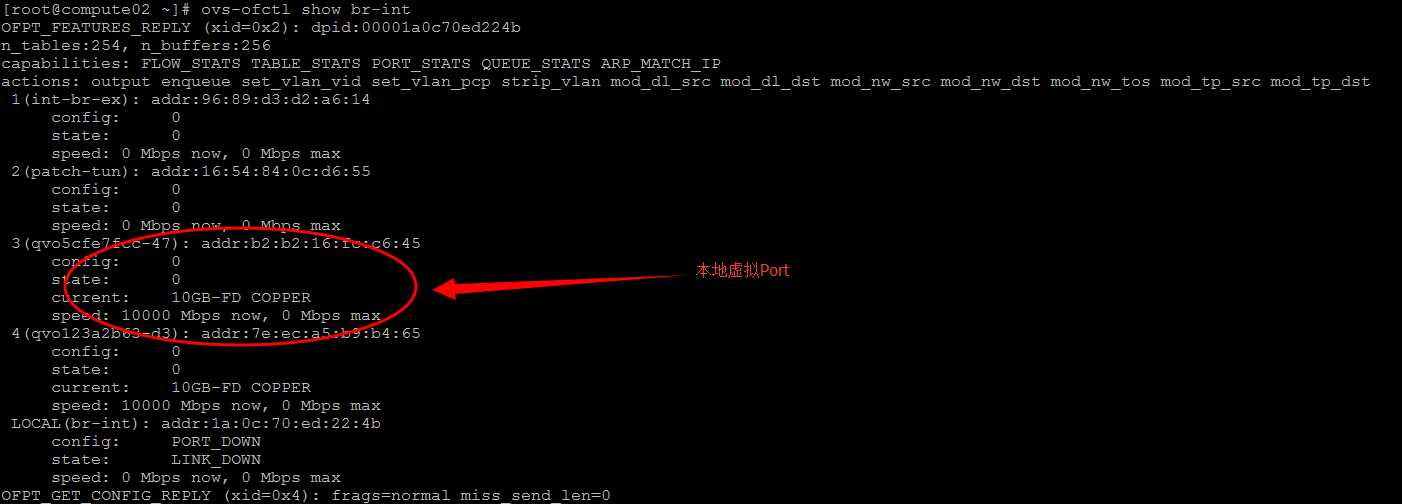

br-int端口清单

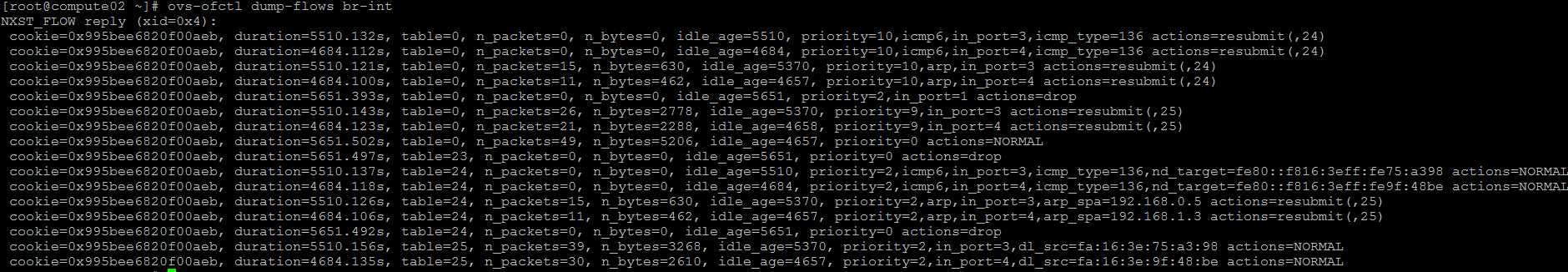

br-int Flow 清单

br-tun 设备处理vxlan的封装与解封装，MAC帧被放到UDP内，封装后的包在VTEP之间基于传统的三层设备进行路由，形成一个虚拟的大二层网络

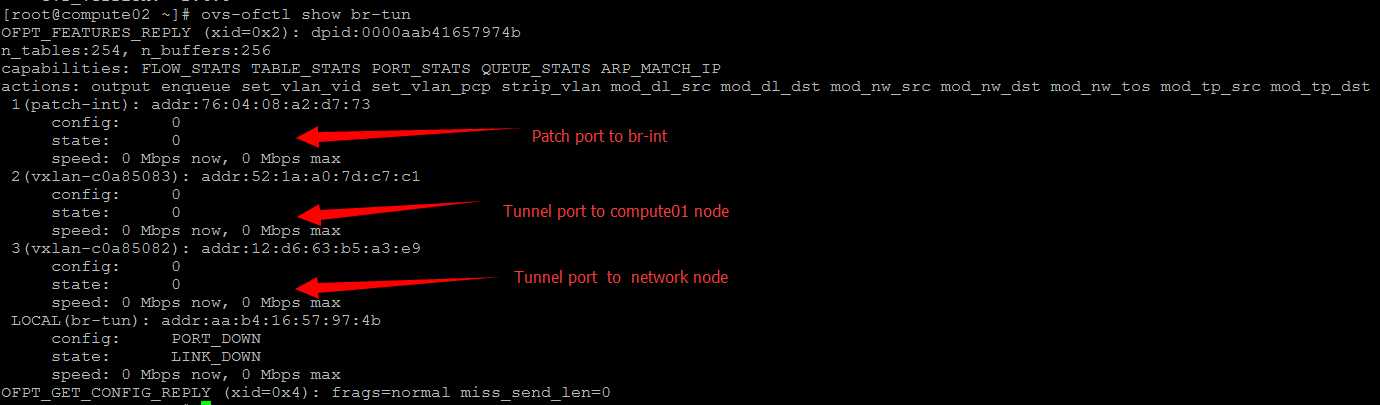

br-tun 端口清单

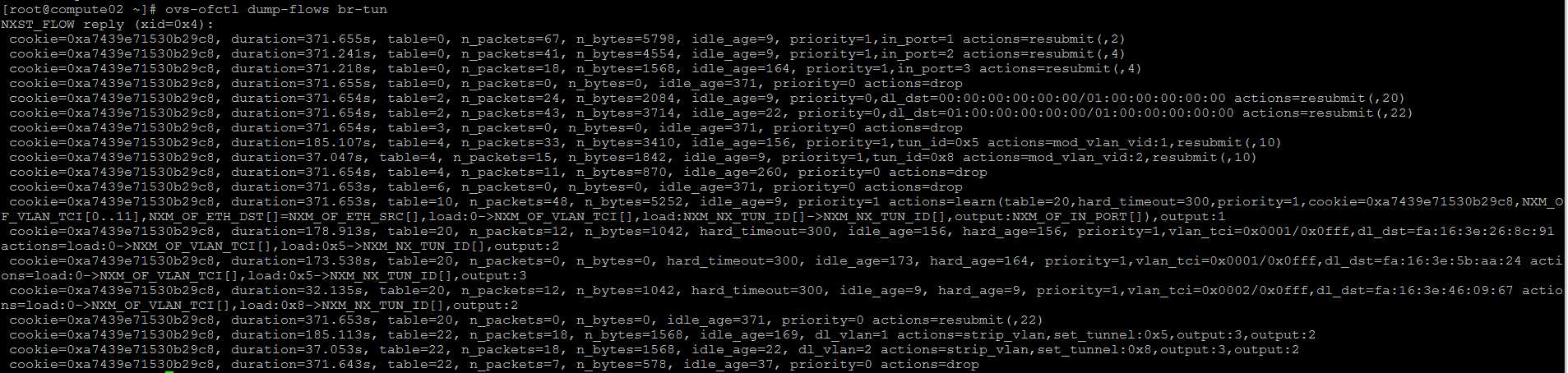

br-tun Flow清单

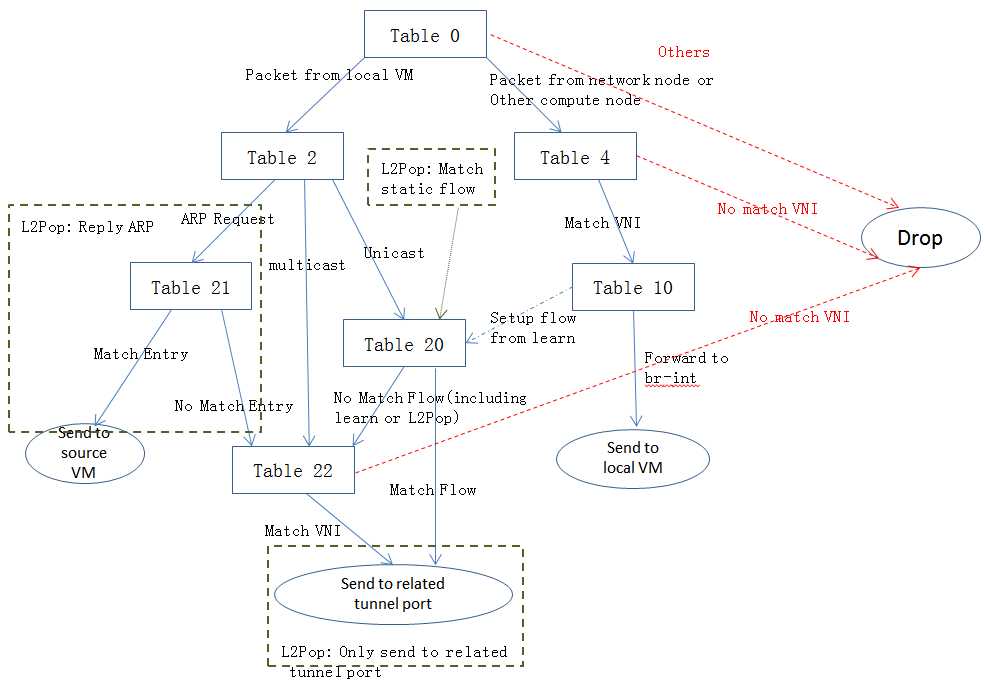

Packet处理流程：

Without L2Pop :

Neutron L2Populate

原文：http://www.cnblogs.com/gaozhengwei/p/7098105.html
