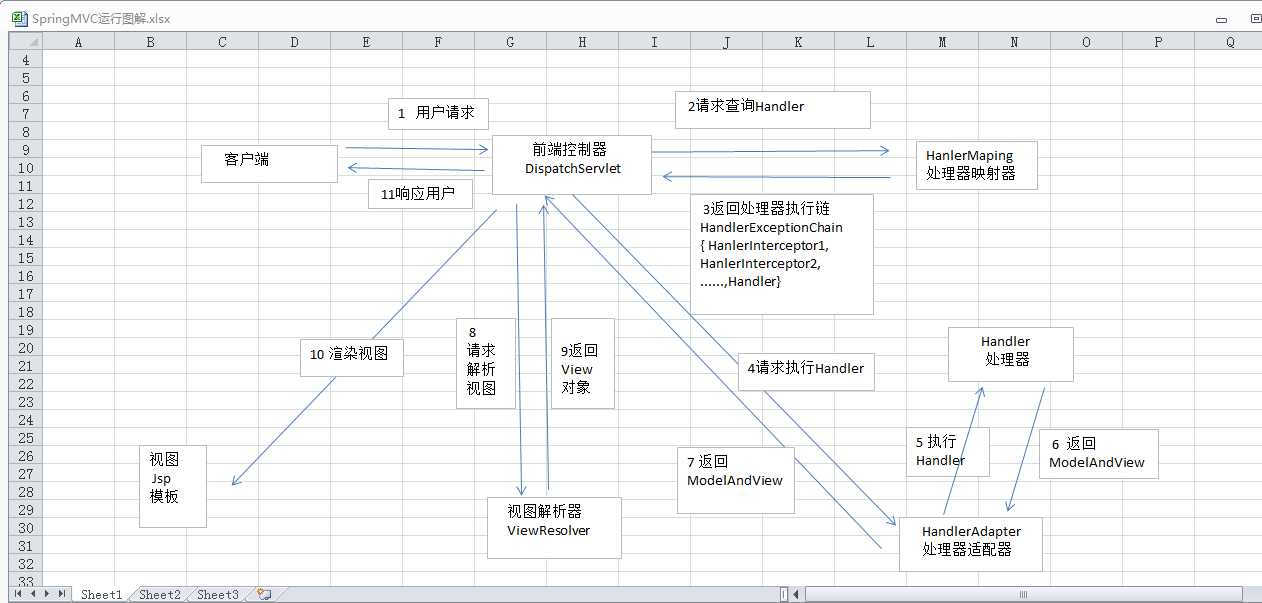

用户发送请求到DispatchServlet(前端控制器)
DispatchServlet接收后调用HandlerMapping(处理器映射器)
HandlerMapping根据传进的URL找到具体的处理器,处理生成器对和处理拦截器(比如权限控制) 并返回给DispatchServlet
DispatchServlet通过HandlerAdapter处理器适配器调用处理器(Controller)
执行处理器(Contoller,后端控制器)
返回ModelAndView
HandlerAdapter 将ModelAndView返回给DispatchSetvlet
DispatchServlet又将ModelAndView发送给ViewReslover视图解析器
ViewReslover解析后返回具体View
DispatchServlet渲染视图
最后响应用户
