集群架构

搭建一套测试集群，共三个节点，每个节点上面都有procuder/broker/consumer角色。没有WebUI页面，架构如下：

kafka架构

在系统架构中，将消息系统独立可起到架构解耦、易扩展、灵活性强、可恢复、数据冗余、异步通讯等优点。

kafka是分布式消息系统软件，实现了消息发布/订阅功能。还有一些其他的消息队列软件，比如RabbitMQ、Redis、ZeroMQ、ActiveMQ、RocketMQ等。这些消息系统各有优缺点。

kafka的优点如下：

• 时间复杂度为O(1)；性能与数据量多少无关；
• 高吞吐，100k条/s；
• 消息分区
• 分布式消费。
• Scale out。

组件

producers(生产组件，消息来源)

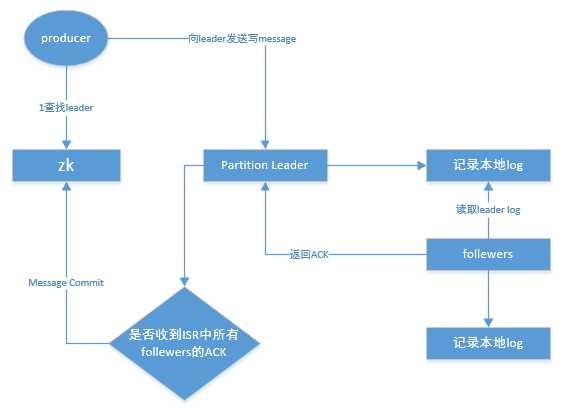

producers是消息来源，提供消息写入接口，与zookeeper来实现数据的写入均衡。具体的写入过程见。

与producers有关的内容有：

• 写入流程；
• 如何实现均衡写入；
• 修改topic的分布；
• 维护存储的

producers和borders的数据写入方式是push。

consumers(消费组件，消息流出)

consumers是消息系统的流出接口，多个consumers逻辑上组成consumer Group。CG的目标是实现同一需求的消费吞吐量。

同一个topic的message，只能被同一CG的一个Consumer消费；但可以被不同多个CG消费；

比如上图中，一条message被CG中的的C161消费，或者被C163消费，但不能同时被C161和C163消费。因为同一CG在zk中维护共同维护对一个topic的消费pos。

与consumers相关的内容有：

• topic实现广播与单播。
• 消费的负载均衡。
• message的消费实现。

brokers(消息管理，存储/删除/)

brokers的物理结构

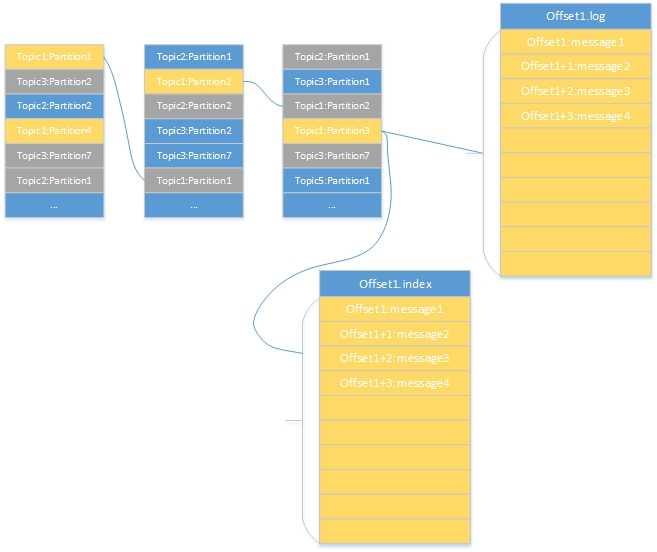

图片备注：

• 一共三个broker，存储了不同的topic；
• 以topic1为例，topic1有多个partitions，图中黄色部分为partition1-4，存储在不同的brokers上，这些是partition的Leader；
• 灰色的topic1:partition1-4，作为partition的replica，图中我们的的副本数为2，在server.properity配置文件中由参数offsets.topic.replication.factor控制；
• topic1:partition3有一个segments，由一个offset.index和offset.log组成。
• offset.log有多个message顺序写入，命名是起始message的offset。

brokers的存储内容归纳如下：

• broker——>topics——>partitions——>segments（index and logs）
• 一个broker上存储不同的topic；
• topic是逻辑结构，相当于query，不同的topic由多个连续的partition组成，每个partition对应一个物理文件夹；
• kafka实现replica的单元是partitions，由参数offsets.topic.replication.factor控制，默认是3，Leader提供读写，由zk配合进行Leader的选举，选举过程见；
• 每个partition由多个segments组成(index和log)，命名为起始message的offset；

需要了解

• 信息存储，message的存储格式，
• Replica的数据同步
• Leader选举
• HA方案与故障恢复
• 过期数据清理

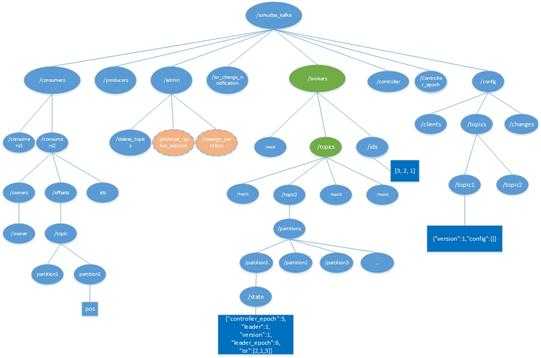

三级目录是一些组件：

• consumers consumers的信息，记录对partition访问偏移量，由consumer自己维护，目录/sohudba_kafka/consumers/[consumer]/offsets/[topic]/[partition]
• broders  维护broders的信息，包含borders下的partition，每个partition的ISR，当前leader，目录结构比较复杂，我们后面细说；
• producers  producers的信息，当前zookeeper未记录任何信息
• admin  admin维护删掉的topic，partition的重新分配（过后删除），partition选举Leader(过后删除)
• config
• controlers  增删topic/重新分配replica/RPC通知其他broker
• controler_epoch
• isr_change_notifications

信息存储

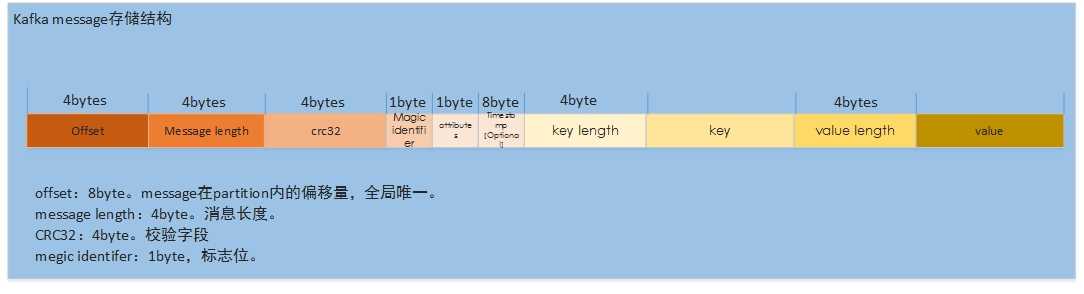

message结构

zookeeper对各节点的数据存储

borker数据存储目录：/borker/topics/[topic]/partitions/[partition]/state

state数据结构：

{"controller_epoch":5,           ##表示kafka集群中的中央控制器选举次数
"leader":1,                      ##当前partition的leader所在的borker id
"version":1,                     ##版本编号默认为1
"leader_epoch":6,                ##leader选举次数
"isr":[2,1,3]                    ##当前partition的In-sync replica，副本组的borker id列表
}

borker数据存储示例：

{"version":1,
"partitions":{
        "45":[2,1,3],
        "34":[3,2,1],
        "12":[2,3,1],
        "8":[1,2,3],
        "19":[3,1,2],
        "23":[1,3,2],
        "4":[3,2,1],
        "40":[3,2,1],
        "15":[2,1,3],
        "11":[1,3,2],
        "9":[2,1,3],
        "44":[1,2,3],
        "33":[2,1,3],
        "22":[3,2,1],
        "26":[1,2,3],
        "37":[3,1,2],
        "13":[3,1,2],
        "46":[3,2,1],
        "24":[2,3,1],
        "35":[1,3,2],
        "16":[3,2,1],
        "5":[1,3,2],
        "10":[3,2,1],
        "48":[2,3,1],
        "21":[2,1,3],
        "43":[3,1,2],
        "32":[1,2,3],
        "49":[3,1,2],
        "6":[2,3,1],
        "36":[2,3,1],
        "1":[3,1,2],
        "39":[2,1,3],
        "17":[1,3,2],
        "25":[3,1,2],
        "14":[1,2,3],
        "47":[1,3,2],
        "31":[3,1,2],
        "42":[2,3,1],
        "0":[2,3,1],
        "20":[1,2,3],
        "27":[2,1,3],
        "2":[1,2,3],
        "38":[1,2,3],
        "18":[2,3,1],
        "30":[2,3,1],
        "7":[3,1,2],
        "29":[1,3,2],
        "41":[1,3,2],
        "3":[2,1,3],
        "28":[3,2,1]
        }
}

View Code

数据操作
