NPN管和PNP管实用

参考文章：https://wenku.baidu.com/view/74e31c2e0722192e4536f6fb.html

电路中一般讲电压高的一端放在上方。

　　故NPN管C（集电极）极放在上方。

　　PNP管E（发射极）极放在上方。

注意：VB与VE之间有一个二极管的压降。

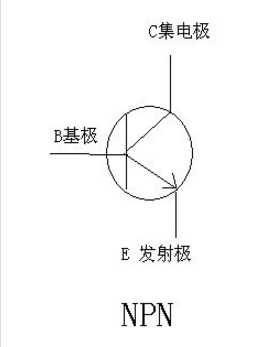

NPN管：

一般E极接地，由VB来控制VBE，从而控制IB，然后由β倍来控制IC。在C极上接电阻，转化成电压。

相当于B集就是水龙头，拧开（使得VB的电压大于VE）打开水龙头。开关就是流过B的电流，电流越大，水龙头流速越大。

即由流过B的电流来控制C极的电流，从而控制C端的电压。

PNP：和NPN类似

E集接“固定”高电压。控制B的电压来控制VBE的电压，控制IB来控制IC。“固定”的高电压可以是反馈回来的电压。
