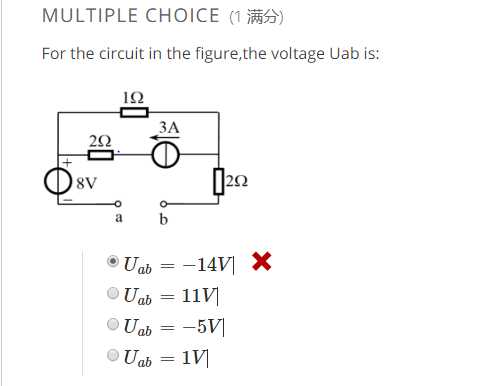

Uab的计算方法：

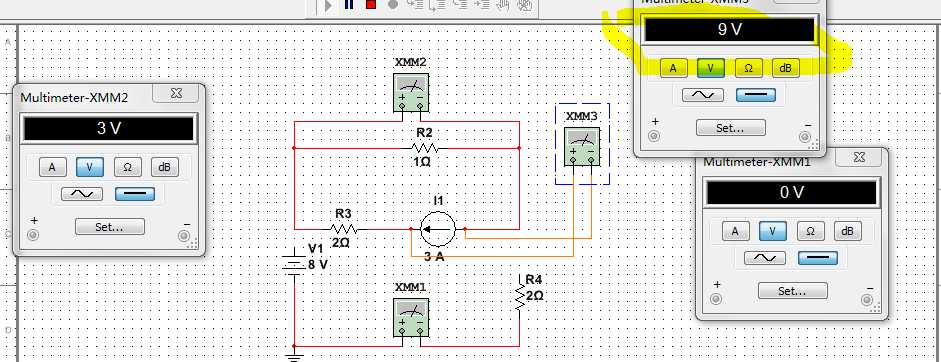

注意千万不能认为电流源两端不存在压差，经multi实地测量，该虚拟电流源器件两端的压差为9v：
所以这个非常简单的电路的认识就是：
欲求XMM1表的读数几何，预先需要有以下认识：
- 主干电路是R2、R3和3A电流源构成的串联电路，流过R2和R3的电流皆为3A。
- 测量R3+电流源左右两端电压相当于测R2两端的电压然后求相反数，且Ur2=3V，则R3+电流源两端电压等于-3V（U右左）=>U左右=3V ==Ur2
- 基于以上结论，把电路想象成一个二端点节点，且两端电压差为3V。
- XMM1（相当于极大电阻）的读数和R4无关，和8V电压源作为一个偏移量略有关系。那么令XMM1读数为Uab，则-Uab-3+8 = 0
Uab = 5V。
1.左边的Mesh中：-12v + 2I2 = 0 ===> I2 = 6A
- I + 6 = 4 ===> I = -2A
9月23日 学堂在线电路原理练习题
