UML学习——类图(三)

时间:2017-09-26 18:45:42      阅读:271      评论:0      收藏:0      [点我收藏+]

1.类图

  UML类图是用来描述类、接口、协作及它们之间的关系的图。用来显示系统中各个类的静态结构。

2.类图的组成元素

  类图由以下六种元素组成:类,接口,泛化关系,关联关系,依赖关系,实现关系。

3.类图的绘制

  3.1类图的表示法

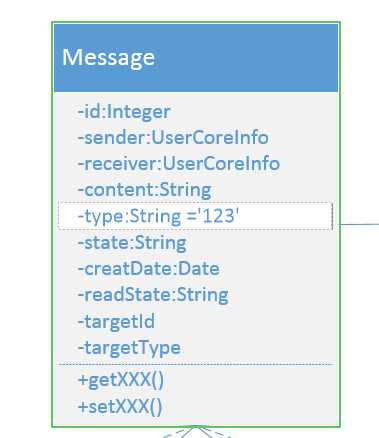

    类的UML表示为一个长方形垂直分为三个部分:顶部为类的名称部分,中间为类的属性部分,底部为类的方法部分。(下面两个区域是可选的)

    类图属性和方法的命名:类型+名称(方法名/属性名)+默认值(可选)+返回值

    如图 :

    技术分享

    其中类型可有三种表示:-:private,+:public,#:protected

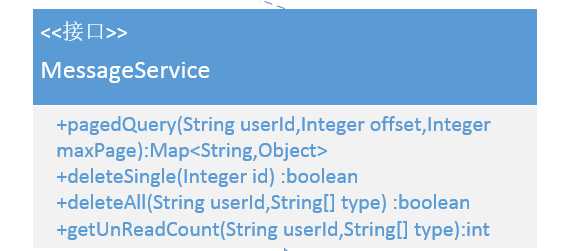

  3.2 接口表示

    接口除了没有类的属性外,其他表示和类相同

    如图:

    技术分享

  3.3 类之间的四种关系

    1.泛化——表示类的继承

      技术分享

    2.关联——类的变量

      技术分享

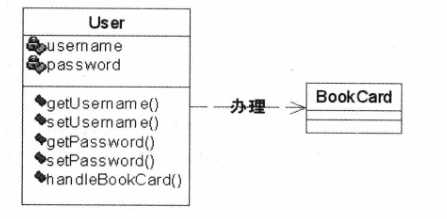

    3.依赖关系——局部变量,方法参数

      技术分享

    public void handleBookCard(BookCard bookCard){

    }

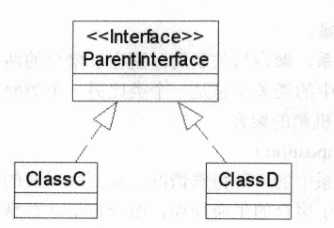

    4.实现关系——接口实现

    技术分享
