区别:

拆解两根线之后,会发现USB数据线的第4pin是悬空的,OTG数据线的第4pin是短接到地的,手机芯片应该是通过第4pin判断插入的是OTG数据线还是USB数据线,并以此来决定是否打开OTG供电。

技术分享

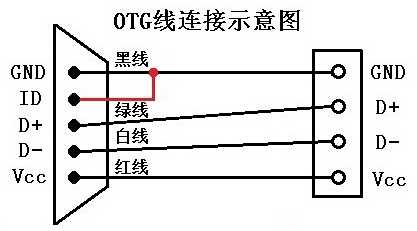

上图OTG数据线功能接线原理图所示,其内部线芯共4条线,连接USB A与Micro USB头。4条线分别为2条数据线(一般为绿色与白色,对应连接D+与D-)、1条电源线(VBUS,一般为红线)以及1条地线(GND接地,一般为黑色线)。我们看到,在Micro USB接头上,多了一个ID针,通过一条导线将ID针与地线连接,即成OTG数据线

手机等移动设备即是通过OTG数据线的这种接线方式,来识别U盘等外设。此时的手机工作于主机HOST模式,具备了OTG功能,可读取U盘内容,连接键盘、鼠标进行操作。

普通Micro USB数据线

技术分享

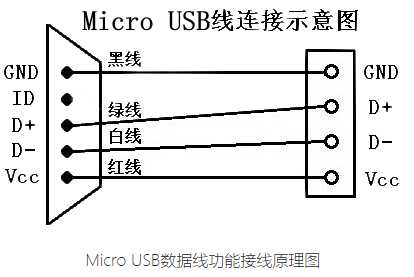

上图即为micro usb数据线连接图,对比上文OTG线接线图我们看到,二者内部线芯一样,只差在接头上:Micro USB数据线接头ID针悬空。当手机通过micro usb数据线连接电脑、USB充电器时,因ID针悬空,此时手机工作于外设DEVICE模式。
