DHCP(一)

时间:2017-10-21 10:44:48      阅读:39      评论:0      收藏:0      [点我收藏+]

标签:扫描   接收   匹配   bootp   环境   target   启动文件   任务   href

技术分享




DHCP(Dynamic Host Configuration Protocol,动态主机配置协议)是一个局域网的网络协议,使用UDP协议工作, 主要有两个用途:给内部网络或网络服务供应商自动分配IP地址,给用户或者内部网络管理员作为对所有计算机作中央管理的手段,在RFC 2131中有详细的描述。DHCP有3个端口,其中UDP67和UDP68为正常的DHCP服务端口,分别作为DHCP Server和DHCP Client的服务端口。

DHCP(Dynamic Host Configuration Protocol,动态主机配置协议)通常被应用在大型的局域网络环境中,主要作用是集中的管理、分配IP地址,使网络环境中的主机动态的获得IP地址、Gateway地址、DNS服务器地址等信息,并能够提升地址的使用率。

DHCP协议采用客户端/服务器模型,主机地址的动态分配任务由网络主机驱动。当DHCP服务器接收到来自网络主机申请地址的信息时,才会向网络主机发送相关的地址配置等信息,以实现网络主机地址信息的动态配置。DHCP具有以下功能:

1. 保证任何IP地址在同一时刻只能由一台DHCP客户机所使用。

2. DHCP应当可以给用户分配永久固定的IP地址。

3. DHCP应当可以同用其他方法获得IP地址的主机共存(如手工配置IP地址的主机)。

4. DHCP服务器应当向现有的BOOTP客户端提供服务。

DHCP有三种机制分配IP地址:

1) 自动分配方式(Automatic Allocation),DHCP服务器为主机指定一个永久性的IP地址,一旦DHCP客户端第一次成功从DHCP服务器端租用到IP地址后,就可以永久性的使用该地址。

2) 动态分配方式(Dynamic Allocation),DHCP服务器给主机指定一个具有时间限制的IP地址,时间到期或主机明确表示放弃该地址时,该地址可以被其他主机使用。

3) 手工分配方式(Manual Allocation),客户端的IP地址是由网络管理员指定的,DHCP服务器只是将指定的IP地址告诉客户端主机。

三种地址分配方式中,只有动态分配可以重复使用客户端不再需要的地址。

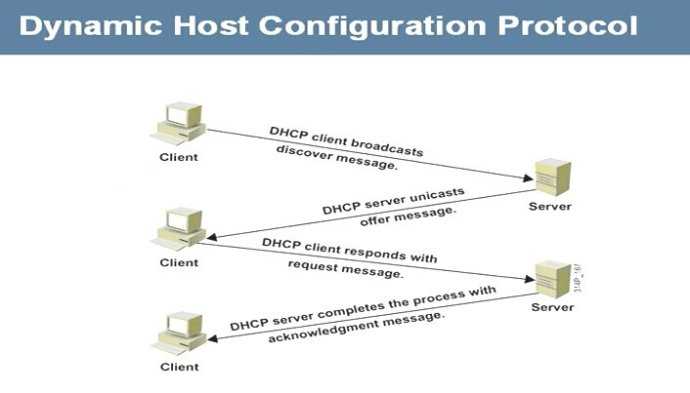

在整个DHCP服务器为DHCP客户端初次提供IP地址自动分配过程中,一共经过了以下四个阶段:发现阶段(DHCP客户端在网络中广播发送DHCP DISCOVER请求报文,发现DHCP服务器,请求IP地址租约)、提供阶段(DHCP服务器通过DHCP OFFER报文向DHCP客户端提供IP地址预分配)、选择阶段(DHCP客户端通过DHCP REQUEST报文确认选择第一个DHCP服务器为它提供IP地址自动分配服务)和确认阶段(被选择的DHCP服务器通过DHCP ACK报文把在DHCP OFFER报文中准备的IP地址租约给对应DHCP客户端)。

技术分享

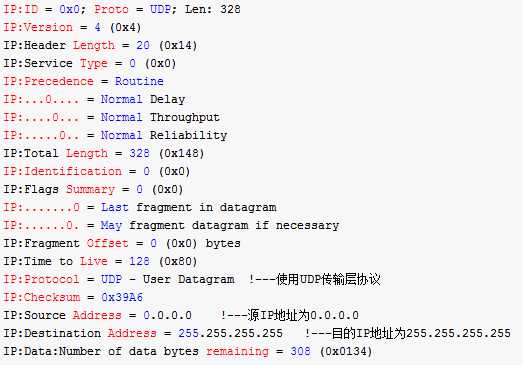

发现阶段:即DHCP客户端获取网络中DHCP服务器信息的阶段。在客户端配置了DHCP客户端程序并启动后,以广播方式发送DHCP Discover报文寻找网络中的DHCP服务器。此广播报文采用传输层的UDP 68号端口发送(封装的目的端口为UDP 68号端口),经过网络层IP协议封装后,源IP地址为0.0.0.0(因为此时还没有分配IP地址),目的IP地址为255.255.255.255(有限广播IP地址)。如下是一个DHCP DISCOVER报文封装的IP报头示例,可以看到 Destination Address(目的地址)是 255.255.255.255,而 Source Address(源地址)是 0.0.0.0。

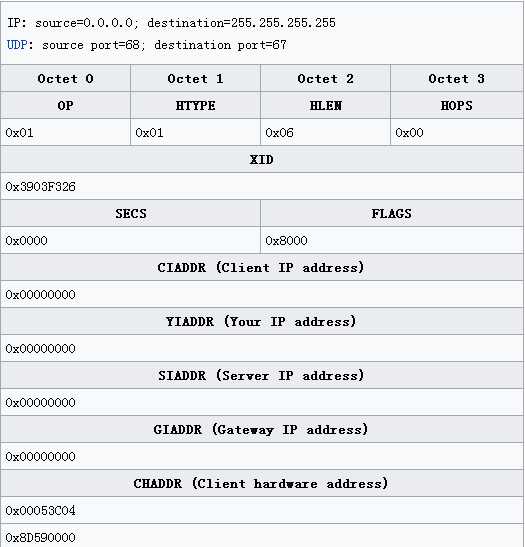

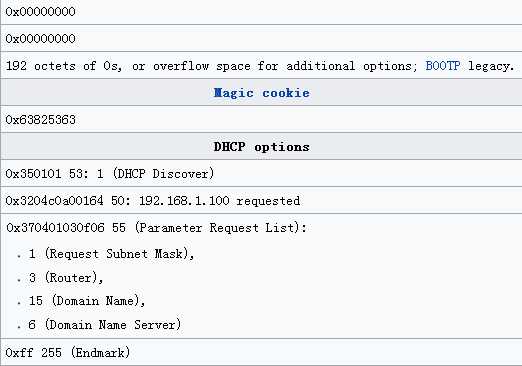

DHCP发现报文格式:

技术分享

技术分享




DHCP发现报文

op,报文类型,1表示请求报文,2表示回应报文。
htype,硬件地址类型,1表示10Mb/s的以太网的硬件地址。
hlen,硬件地址长度,以太网中该值为6。
hops,跳数。客户端设置为0,也能被一个代理服务器设置。
xid,事务ID,由客户端选择的一个随机数,被服务器和客户端用来在它们之间交流请求和响应,客户端用它对请求和应答进行匹配。该ID由客户端设置并由服务器返回,为32位整数。
secs,由客户端填充,表示从客户端开始获得IP地址或IP地址续借后所使用了的秒数。
flags,标志字段。这个16比特的字段,目前只有最左边的一个比特有用,该位为0,表示单播,为1表示广播。
ciaddr,客户端的IP地址。只有客户端是Bound、Renew、Rebinding状态,并且能响应ARP请求时,才能被填充。
yiaddr,"你自己的"或客户端的IP地址。
siaddr,表明DHCP协议流程的下一个阶段要使用的服务器的IP地址。
giaddr,DHCP中继器的IP地址。//注意:不是地址池中定义的网关
chaddr,客户端硬件地址。客户端必须设置它的"chaddr"字段。UDP数据包中的以太网帧首部也有该字段,但通常通过查看UDP数据包来确定以太网帧首部中的该字段获取该值比较困难或者说不可能,而在UDP协议承载的DHCP报文中设置该字段,用户进程就可以很容易地获取该值。
sname,可选的服务器主机名,该字段是空结尾的字符串,由服务器填写。
file,启动文件名,是一个空结尾的字符串。DHCP Discover报文中是"generic"名字或空字符,DHCP Offer报文中提供有效的目录路径全名。
options,可选参数域,格式为"代码+长度+数据"。

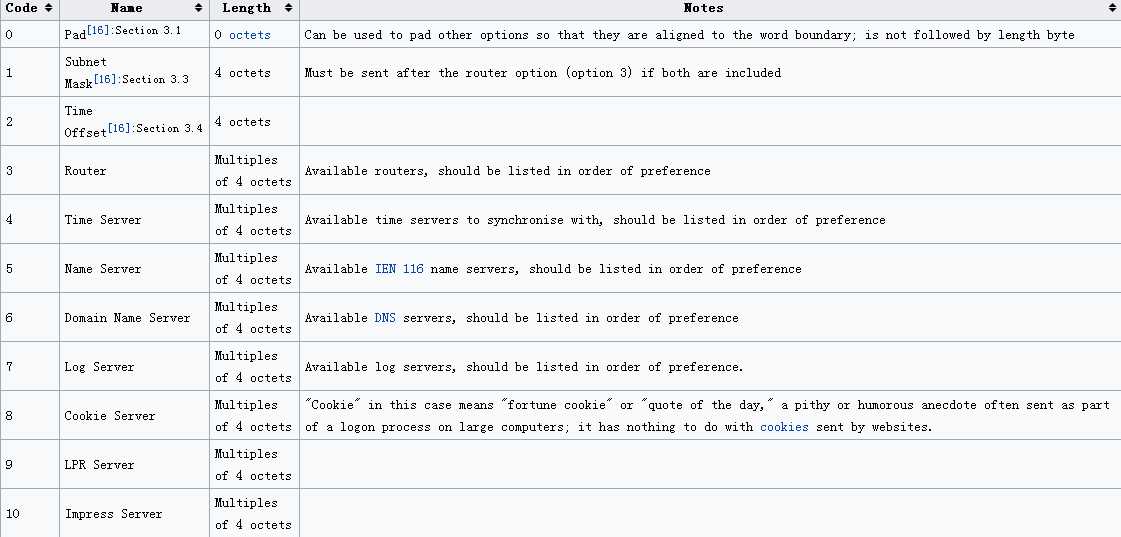

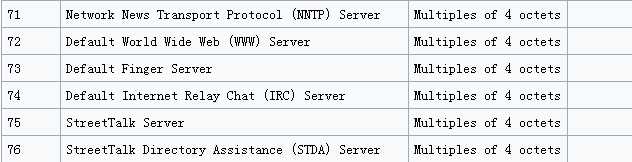

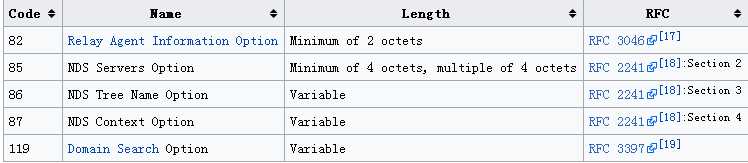

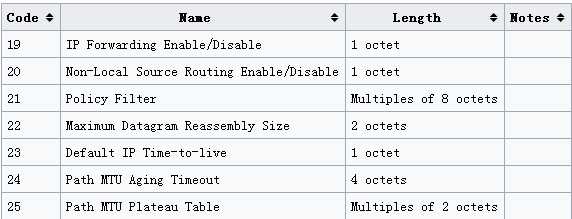

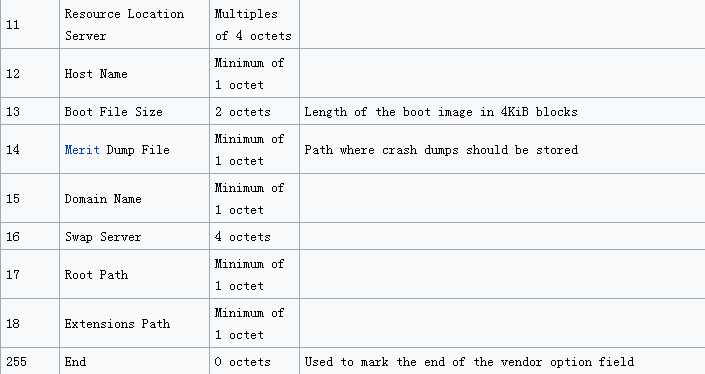

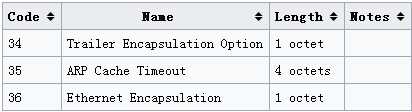

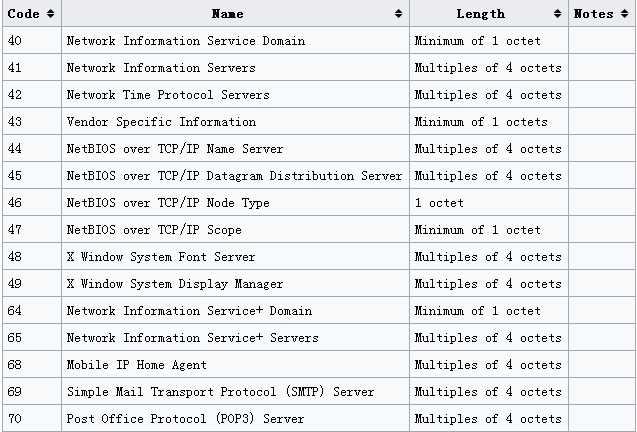

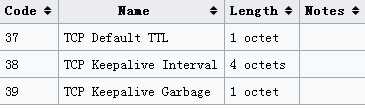

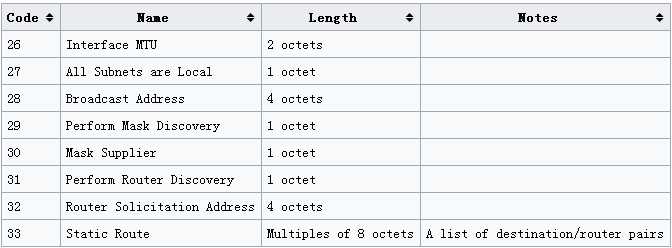

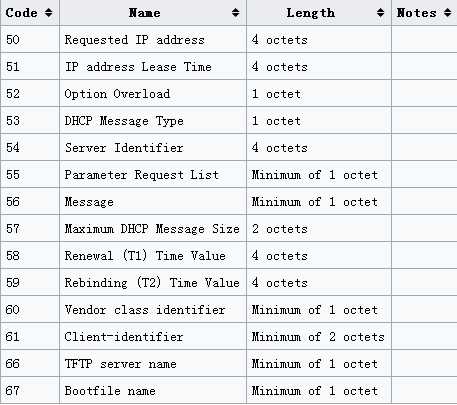

option选项:

技术分享

技术分享

技术分享

技术分享

技术分享

技术分享

技术分享

技术分享

技术分享

技术分享

option选项




DHCP客户端请求地址时,并不知道DHCP服务器的位置,因此DHCP客户端会在本地网络内以广播方式发送请求报文,这个报文成为Discover报文,目的是发现网络中的DHCP服务器,所有收到Discover报文的DHCP服务器都会发送回应报文,DHCP客户端据此可以知道网络中存在的DHCP服务器的位置。

技术分享

在以上DHCP Discover报文中IP报头中的目的地址(Destination Address)是255.255.255.255这个有限广播地址。这个有限广播地址就是代表任意一个IPv4子网的广播地址,当然是发送报文的主机所在的子网和DHCP服务器所在子网的广播地址,但因为此时DHCP客户端并不知道DHCP服务器所在的是哪个子网。下面所有其他DHCP报文中的255.255.255.255地址的含义也是一样的。

至于IP报头中的源地址(Source Address),由于当前DHCP客户端主机并未分配具体的IP地址,所以只能用具有任意代表功能的0.0.0.0地址来表示了。下面所有其他DHCP报文中指定的0.0.0.0地址的含义也是一样的。




 版权所有权归卿萃科技 杭州FPGA 事业部,转载请注明出处



作者:杭州卿萃科技ALIFPGA



原文地址:杭州卿萃科技FPGA极客空间 微信公众号
