UML用例图

时间:2017-10-28 18:15:18      阅读:314      评论:0      收藏:0      [点我收藏+]

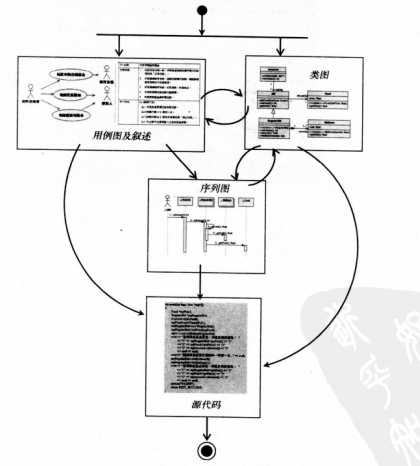

常见的开发程序是并行构建用例图及用例图叙述与类图,然后才构建序列图及按图编码。

技术分享





技术分享

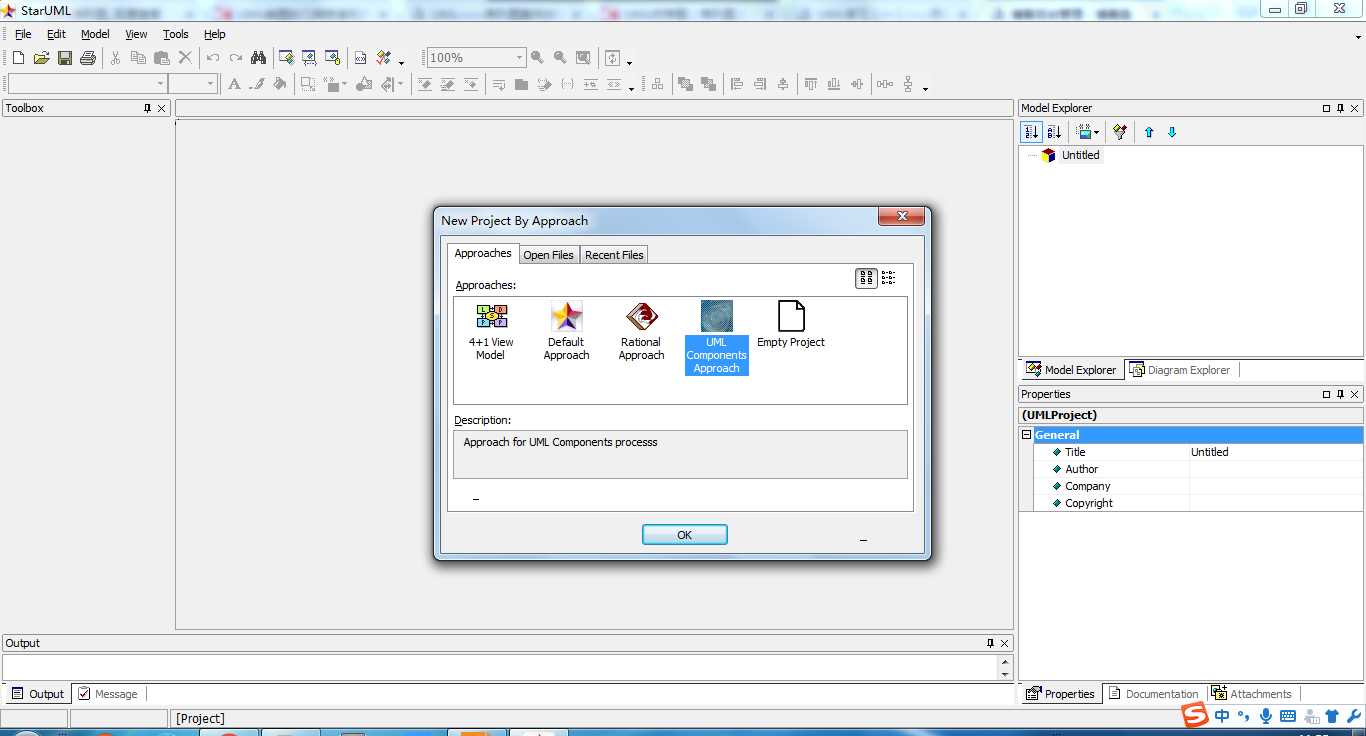

选中UML Components Approach

技术分享

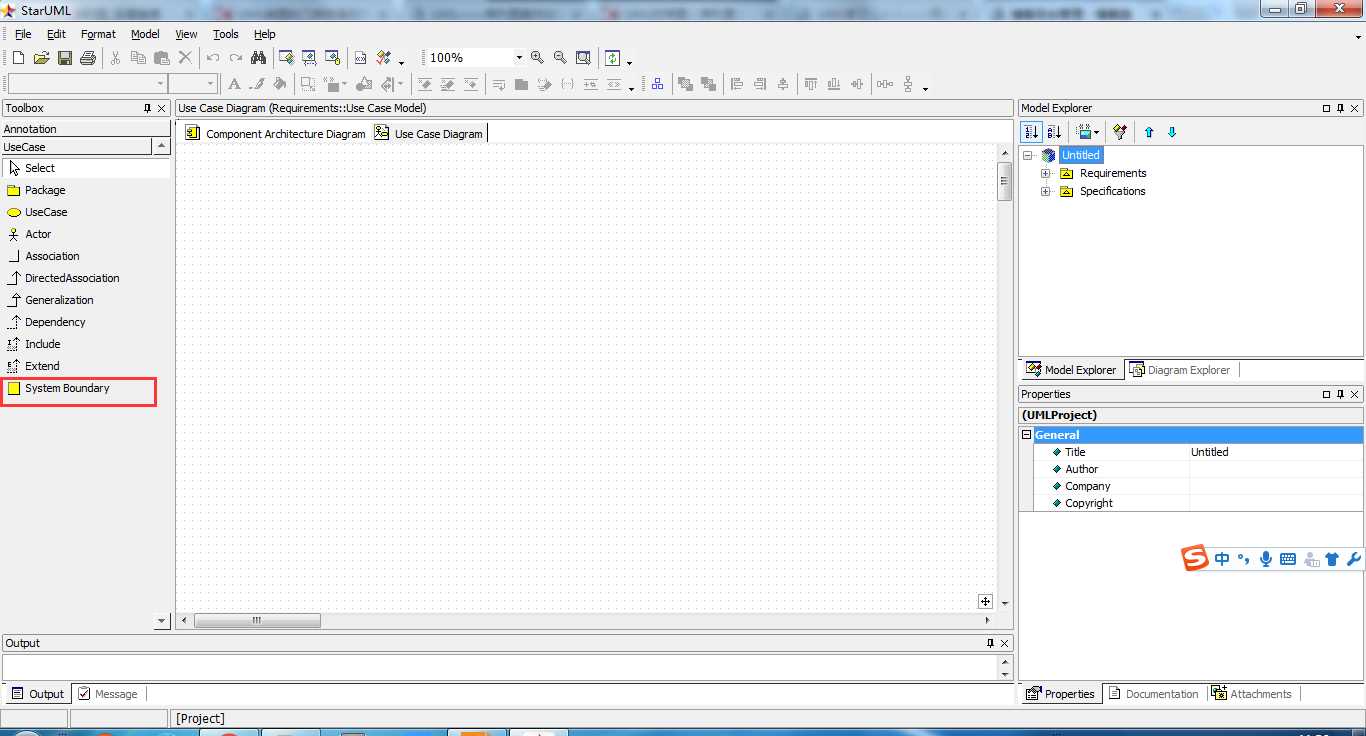

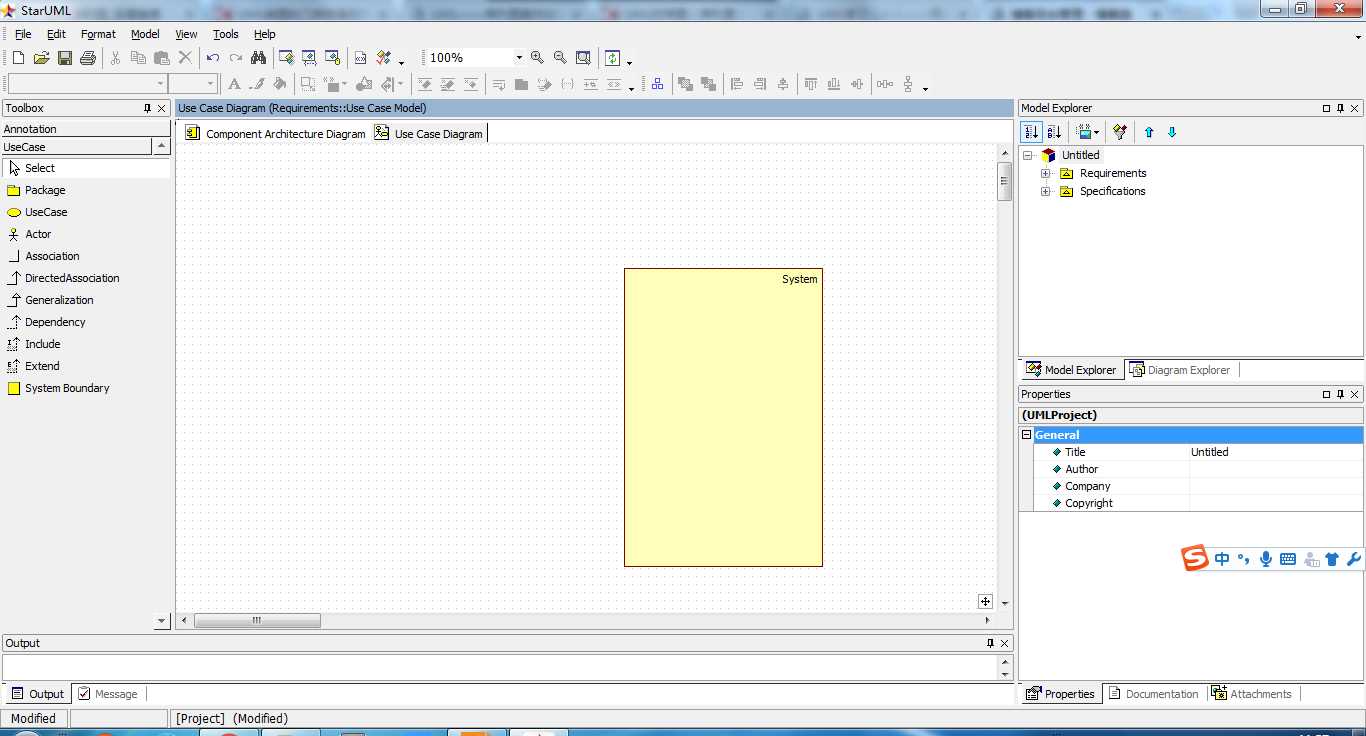

先搞一个系统出来

技术分享

技术分享

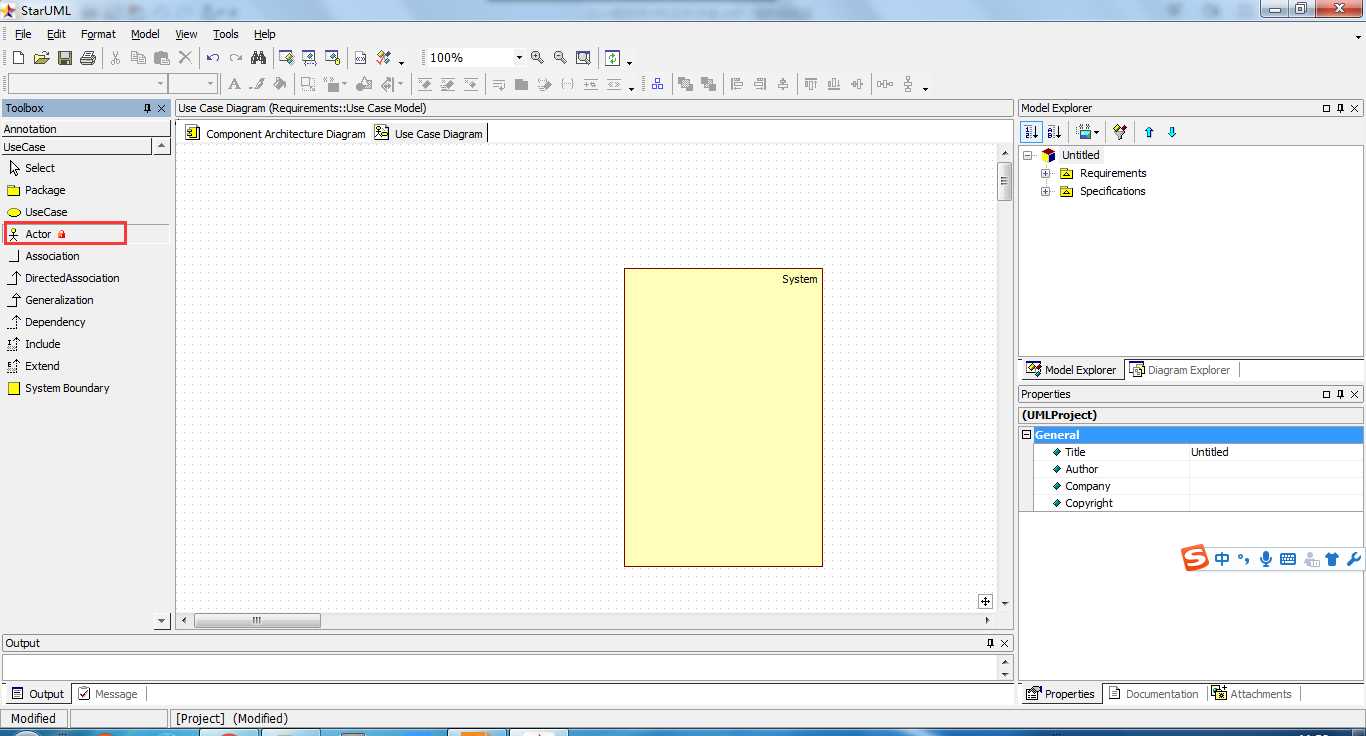

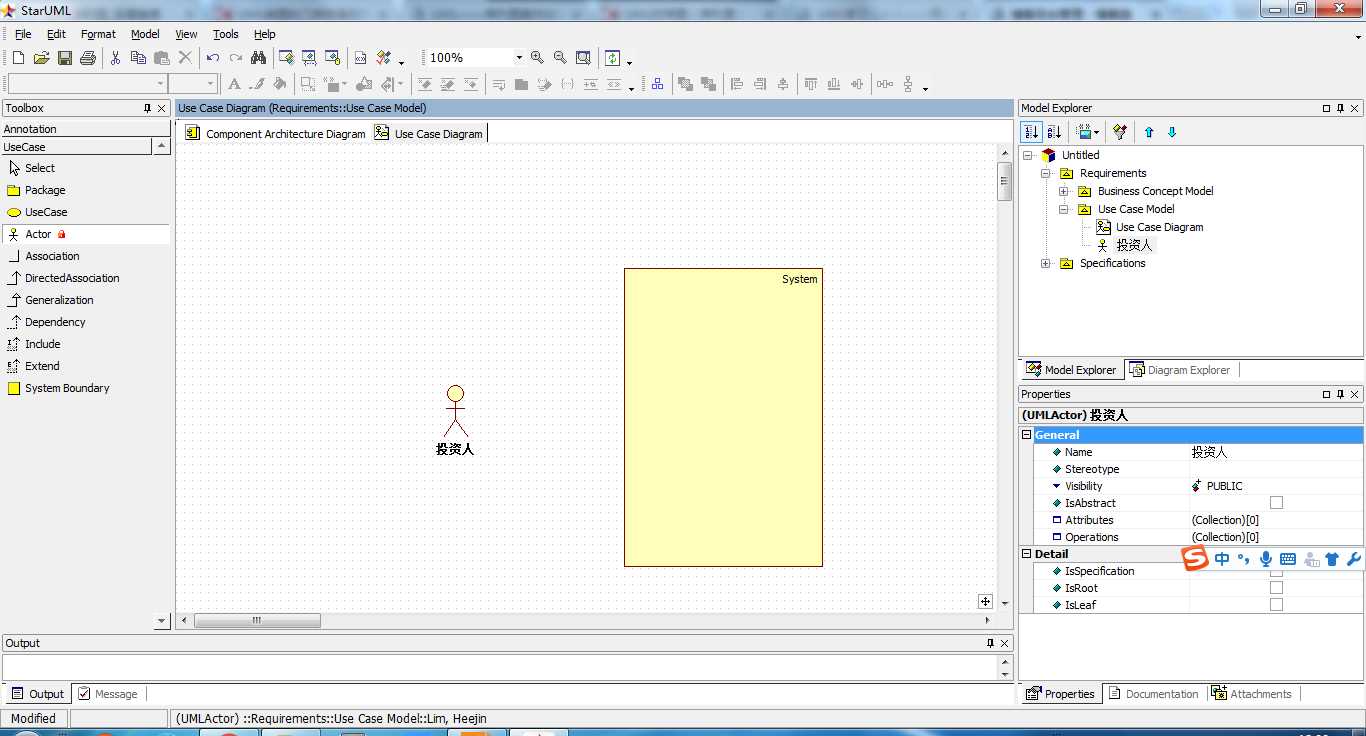

搞一个执行者出来

技术分享

技术分享

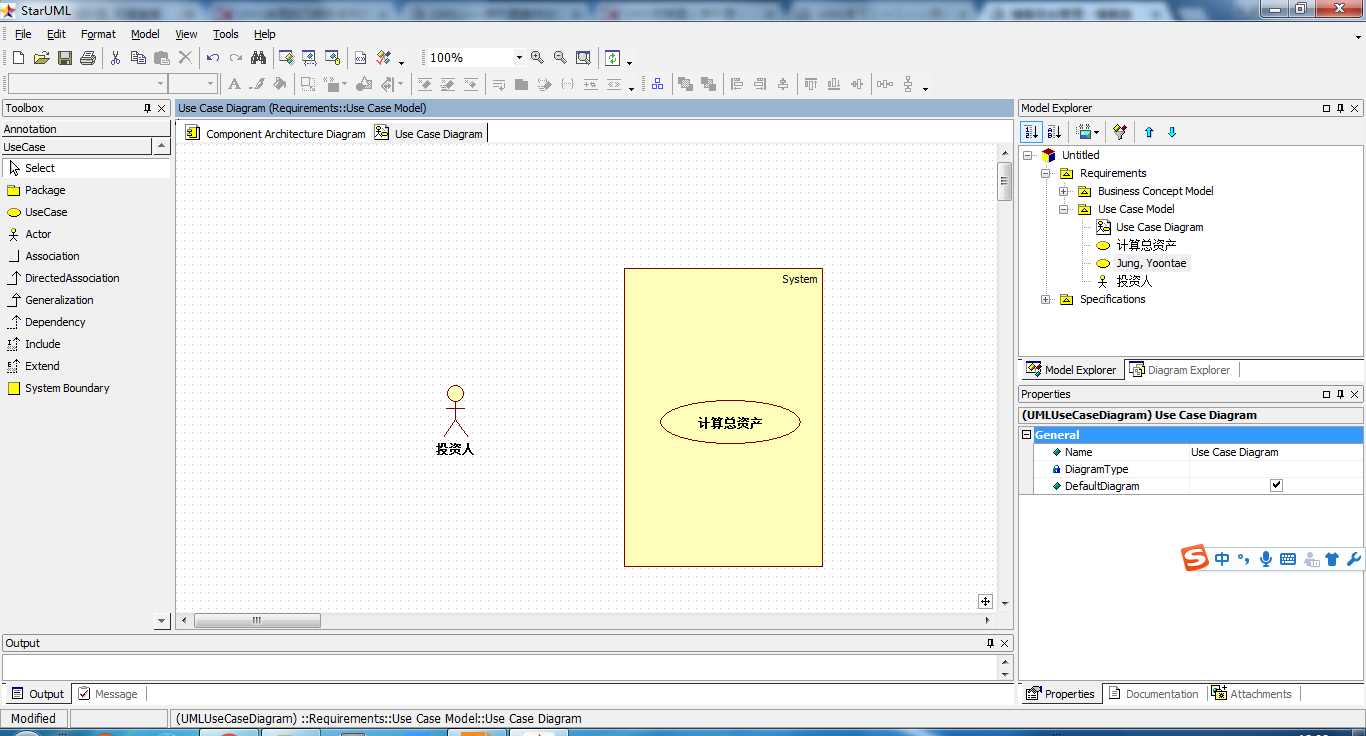

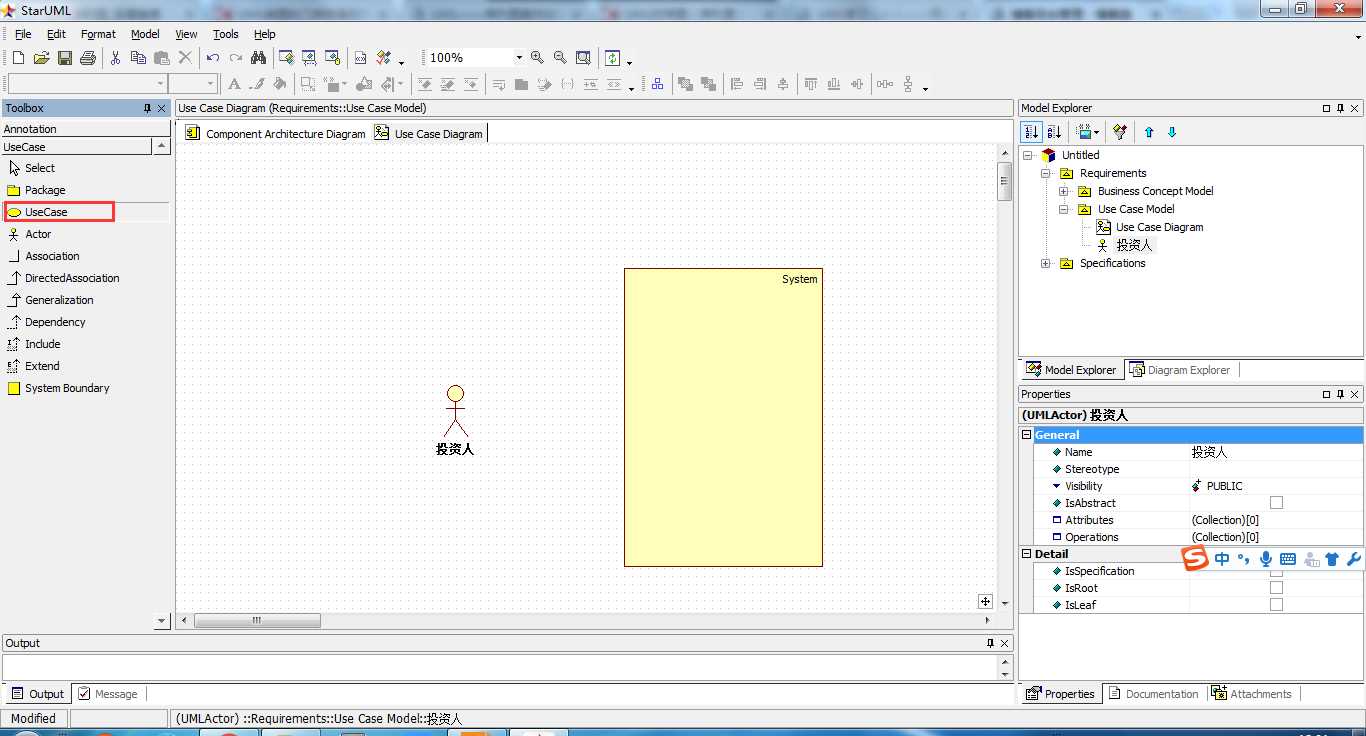

搞一个用例出来

技术分享

技术分享

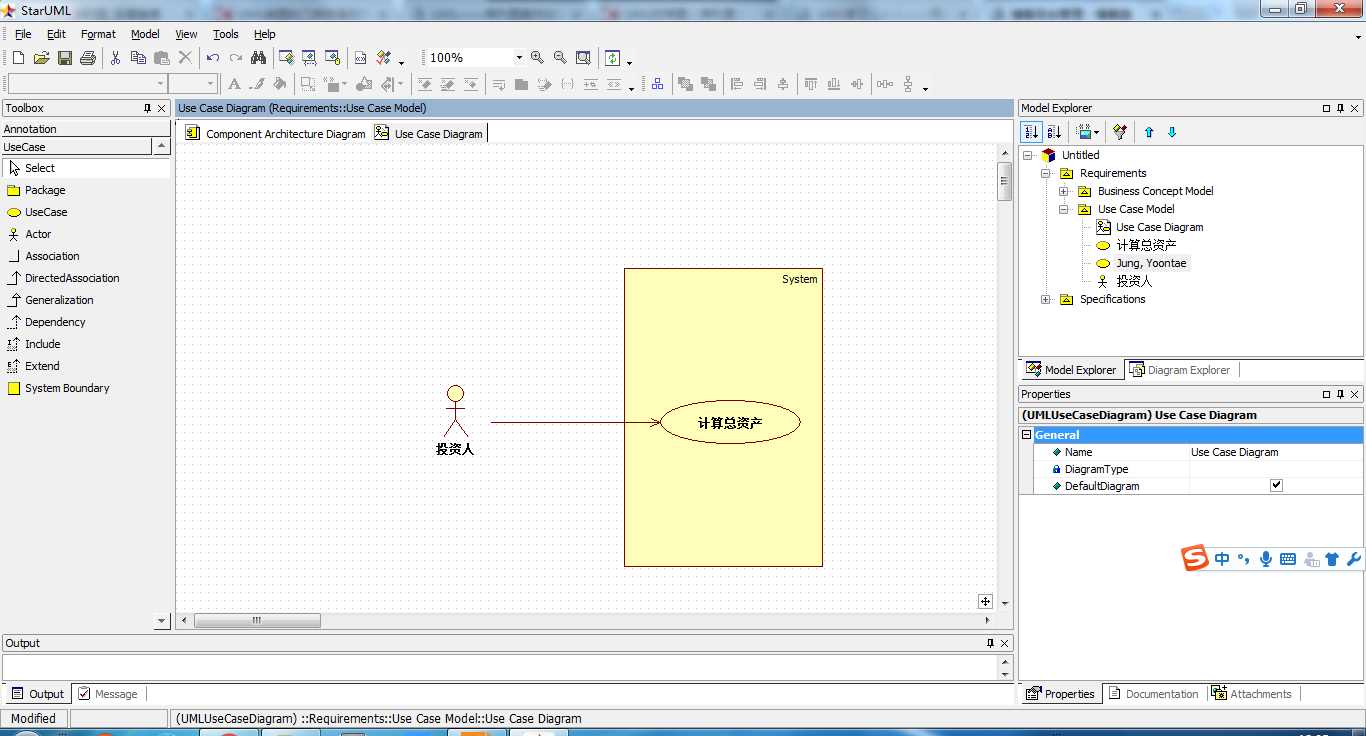

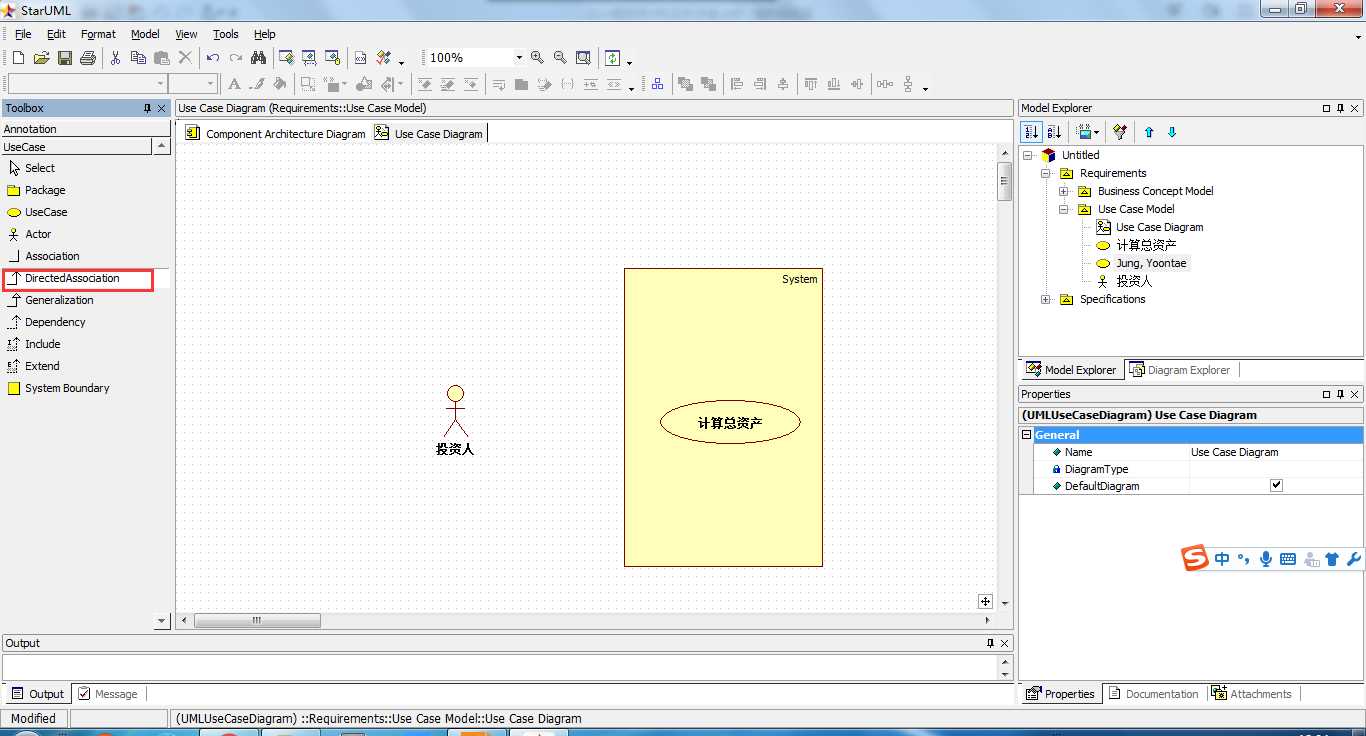

建立单向联系

技术分享

技术分享

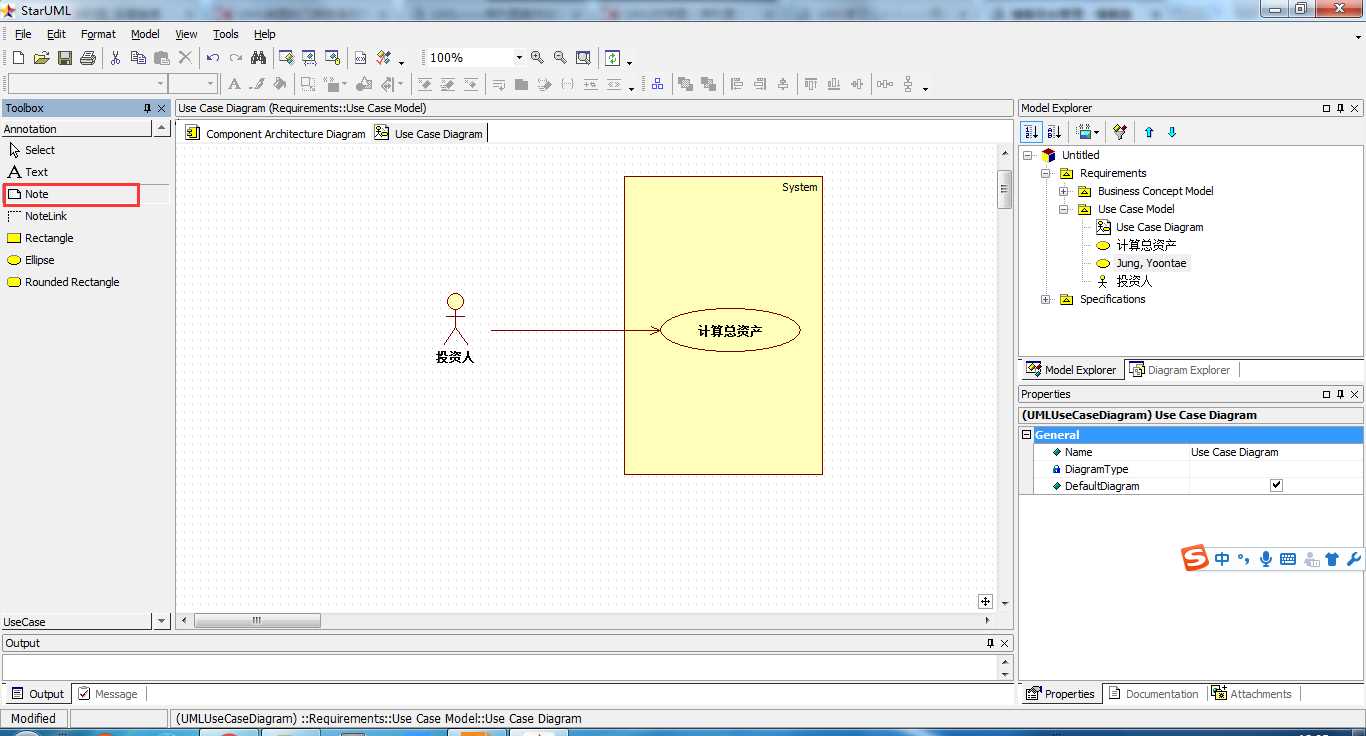

建立用例批注

技术分享

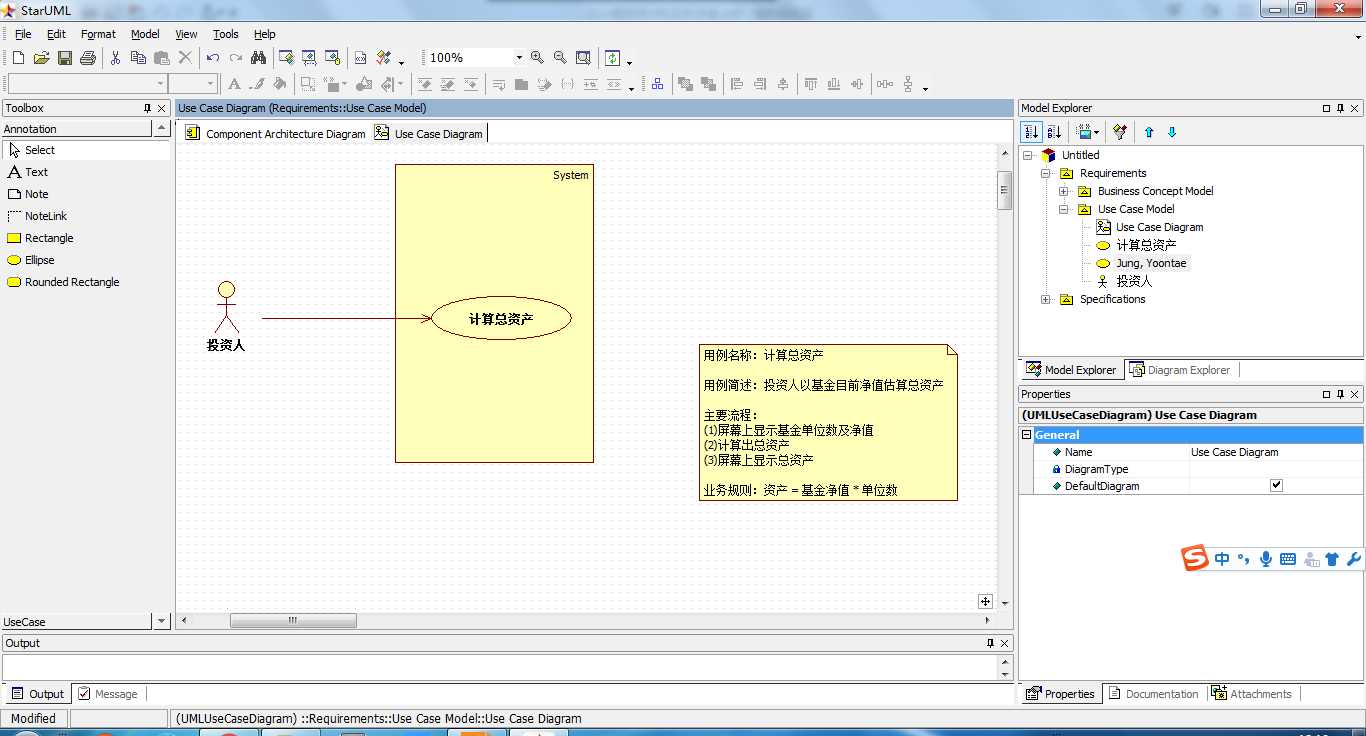

添加批注

技术分享

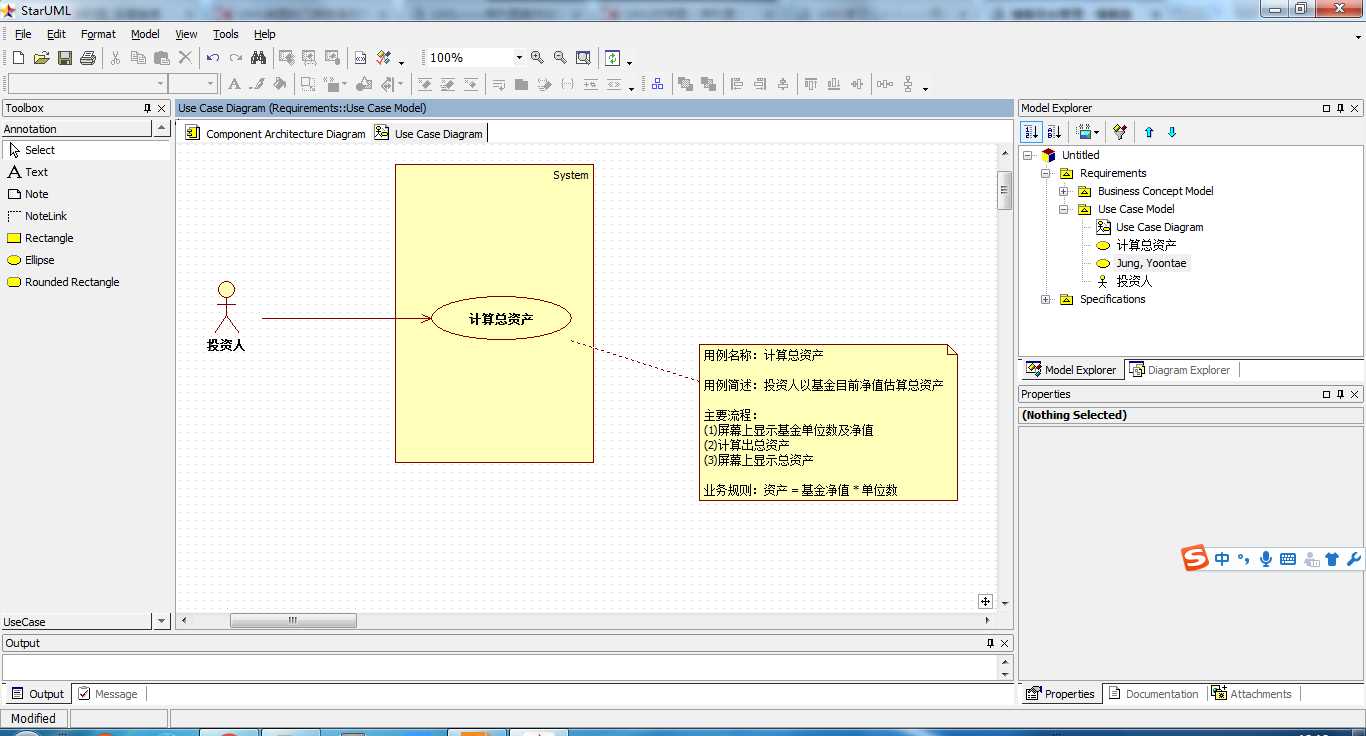

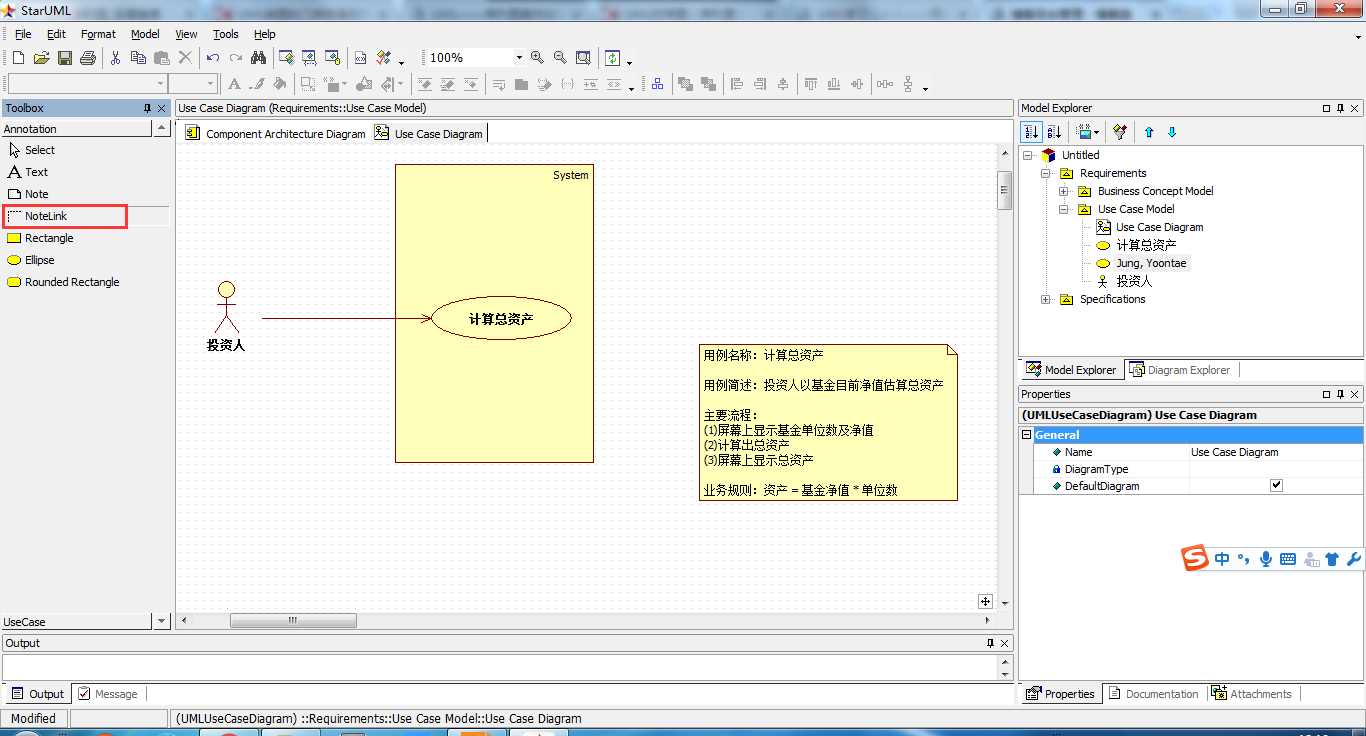

建立批注链接

技术分享

至此,我们的用例图就算是完成了。
