由于jbpm官方提供的图形化流程设计器（GPD）功能并不是特别的全面，很多设计并不能全在图形界面下完成。因此，在很多情况下，我们需要直接编辑JPDL的XML源代码，所以，
最好为JPDL XML指定Schema。好处：

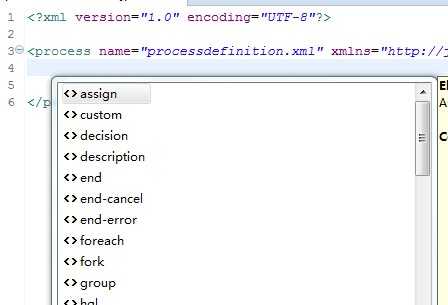

1.在Eclipse中通过快捷键“alt+/”快速呼出语法提示
2.Schema关联可以帮助校验JPDL的语法错误

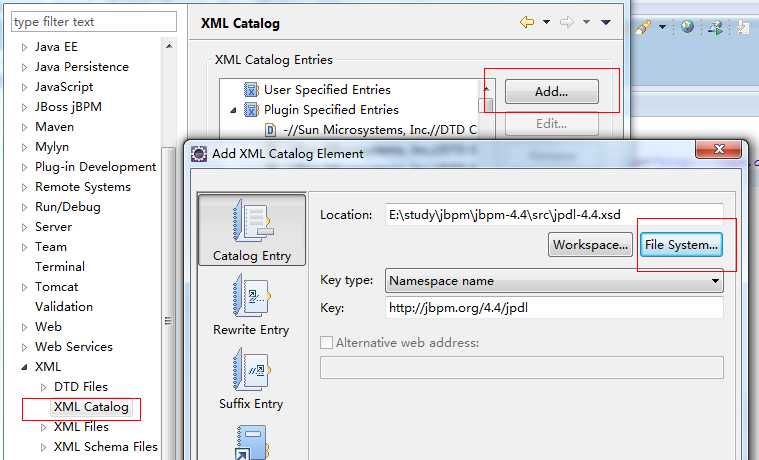

在Eclipse中配置此Schema的过程：
1.选择Window --->Preferences命令
2.选择XML ---> XML CataLog选项
3.单击Add按钮，在打开的对话框中选择File System按钮
4.在打开的对话框中，选择Jbpm安装目录下src文件夹中的jpdl.xsd文件，OK即可
