流程分析
当 CV调节
调节顺时针调节CV的时候 接入电路部分的电阻变大

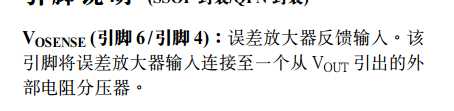

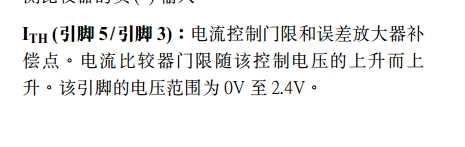

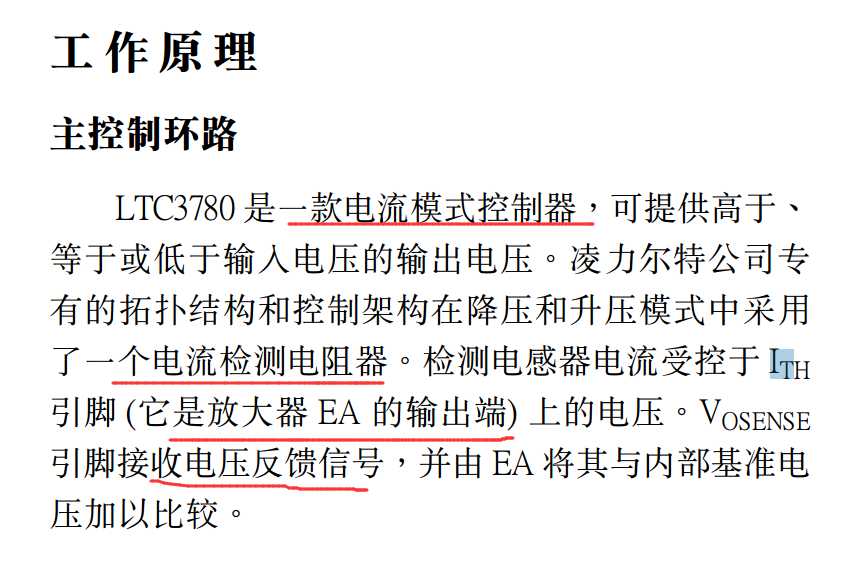

Vosense变小 LTC内部的误差放大器 输出的变大

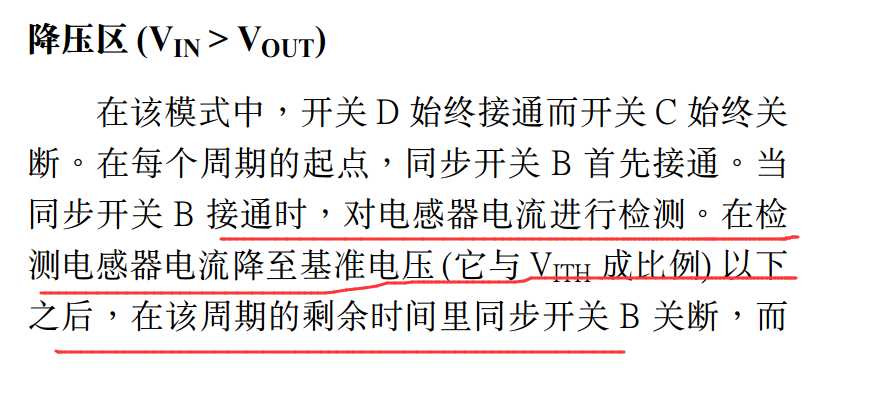

LTC内部逻辑调节 增大电压 我估计最终电压还是大约800mv左右

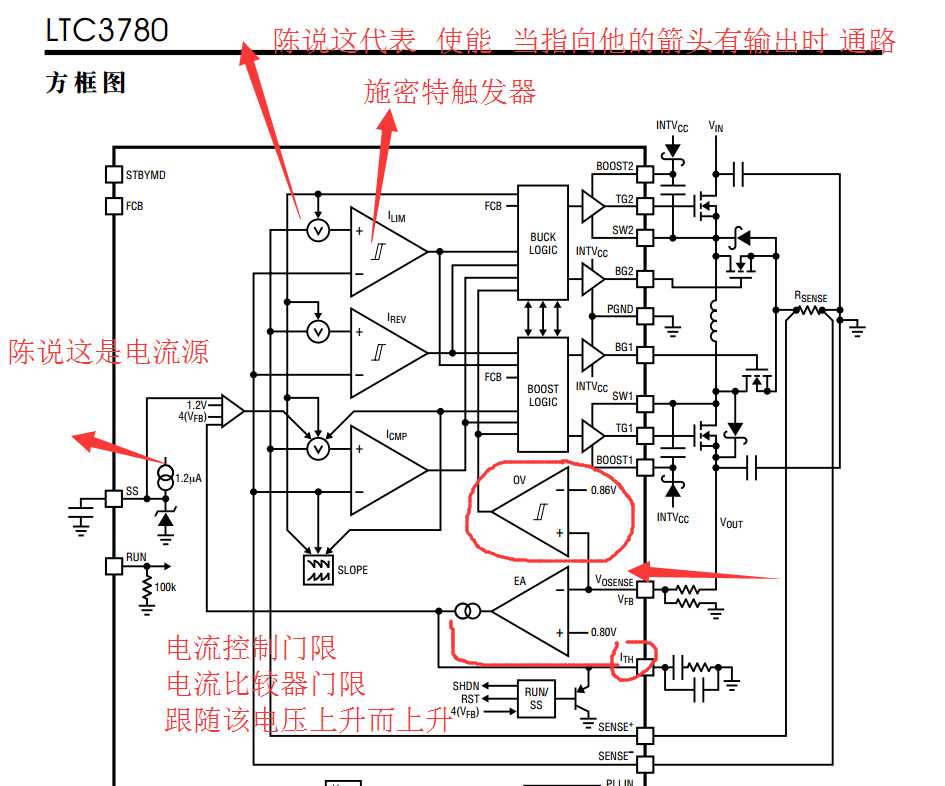

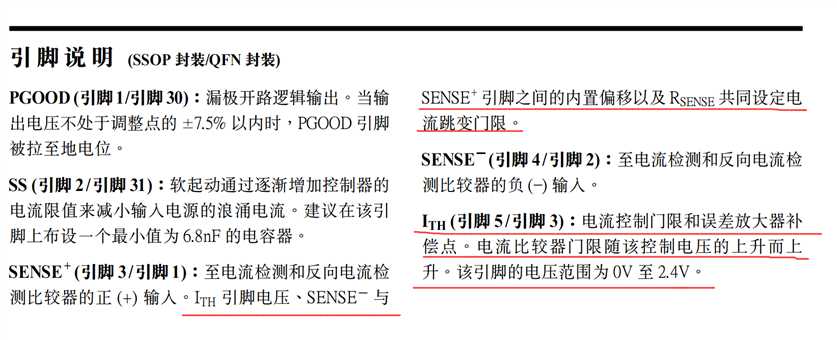

可以参见LTCdatasheet中 P7页最后一个框图
流程分析
当 CC调节
调节顺时针调节CC的时候
电位器23脚间电阻减小 运放的 Rf减小
Ri增大 运放倍数减小
运放输出电压变小 接在Vosense节点的电流变小 Vosense应该是减小的
导致内部调节 调节之后将电压升高 继而电流增大 同时 运放输出增大
Vosense会增大一些 （所以 我认为 这个调节过程是不线性的 是不太好把握的）
反之 逆时针调节CC 导致运放倍数增大 Vosense 增大 LTC调节电压降低
同时 输出电流减低 VOUT-电压降低 运放输出降低 Vosense降低
因为vout-接在运放的输入端上 反映着vout+的输出电流

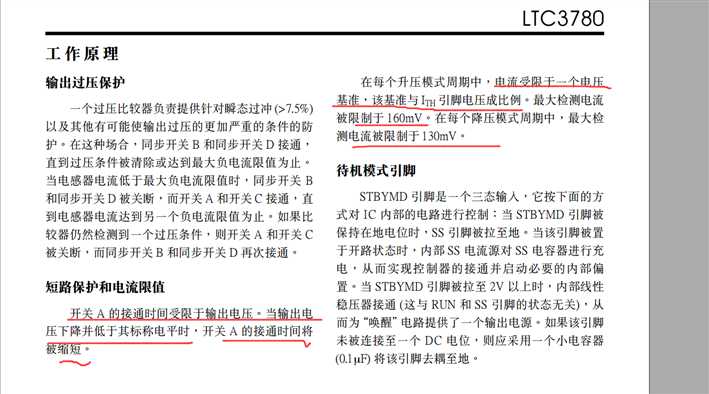

当输出电流增大的时候 运放输出增大 Vosense增大 LTC内部将电压降低
实现拉低输出电流 这里相当于一个钳位限制
