为了统一部门设计文档的管理，需要对文档命名、设计文件符号、设计文件规范做出规定。这里介绍下Cadence OrCAD Cpature原理图设计中创建满足自己的Title Block。

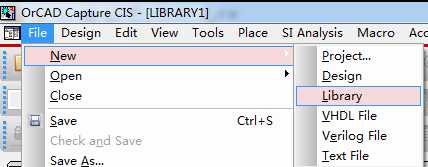

1.创建库文件

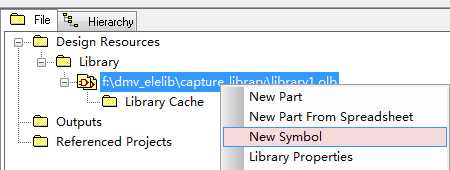

2.在创建的库中，右键选择New Symbol
3.选择Title Block

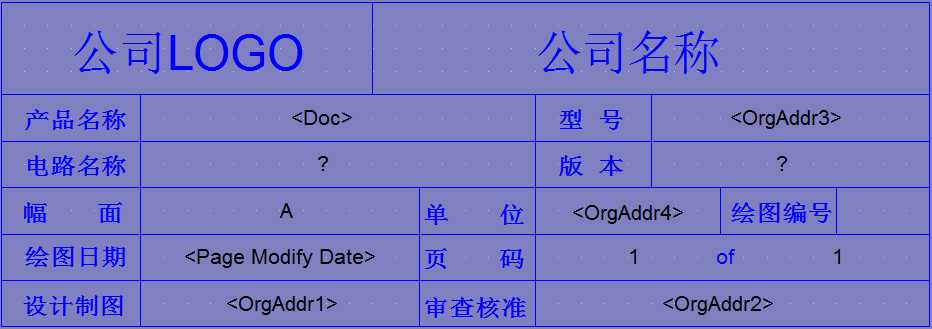

4.绘制符合自己需求的TitleBlock图
5.其实在绘制TitleBlock图的过程中，需要注意的是定义图中的属性，如下图：
6.如何定义属性

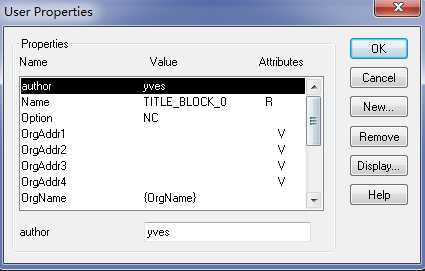

（1） 在User Properties对话框中，单击New...选项
（2）添加需要的属性，可通过右侧的Display设置是否显示该属性
（3）将添加生成的属性放到你上面绘制的Title Block图中

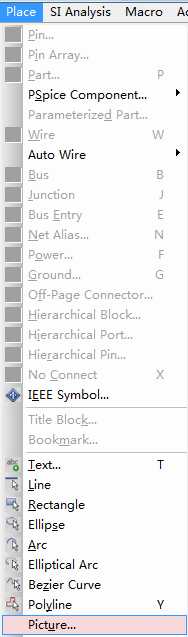

7.添加图片
通过上面步骤即可完成自定义的TitleBlock，使用时将该文件对应的库加入设计工程，即可调用。
