CAD制图系列之中心线画法

我们将做个简单的笔记：

CAD中心线怎么画

CAD中心线一般为点划线，画法很简单，首先先设置线型

一般步骤为：

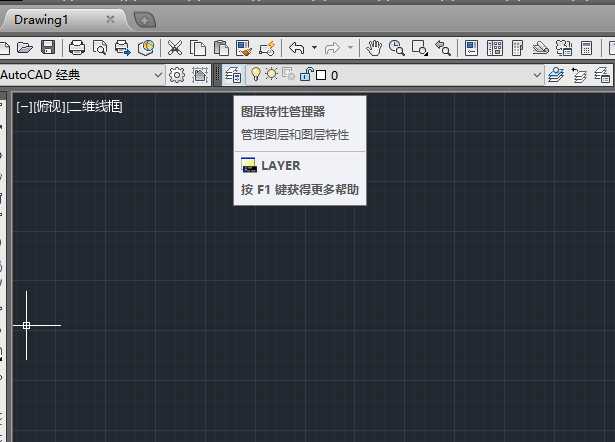

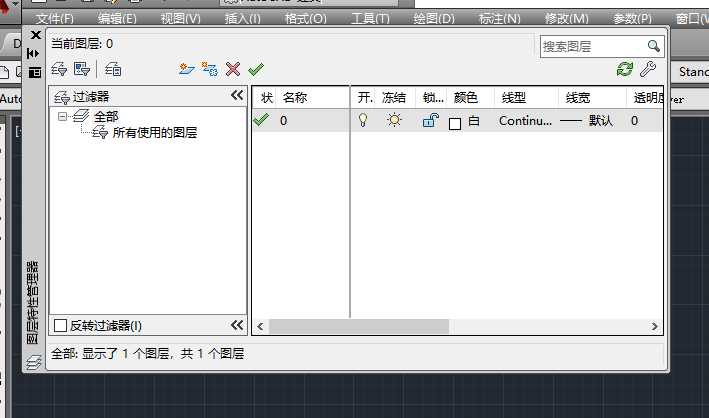

1、首先，打开CAD，点击进入图层特性管理器

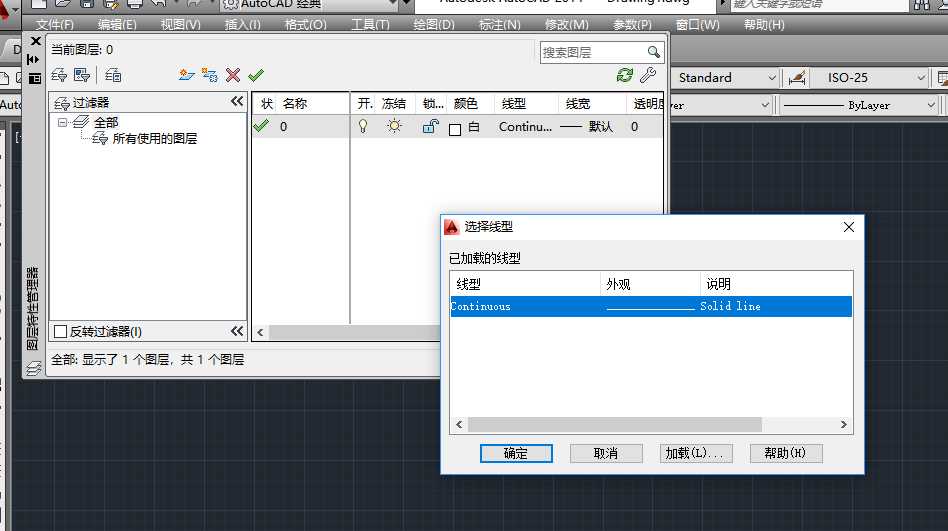

2、在图层特性管理器中点击线型进行设置

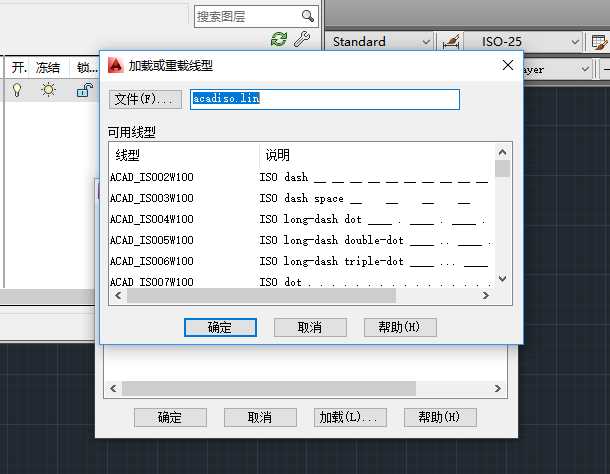

3、在选择线型中点击加载

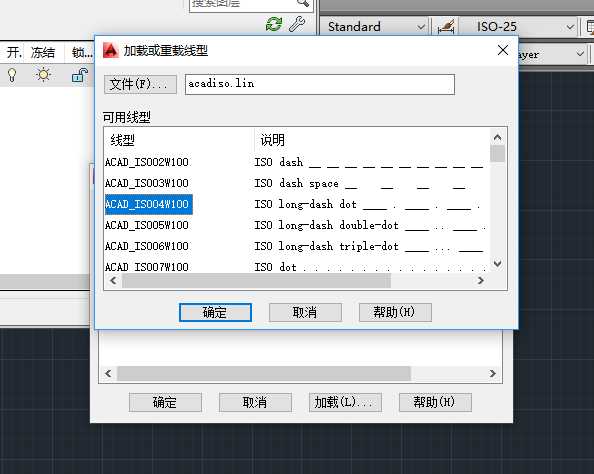

4、选择合适的中心线然后确定  这里选的是ACAD——IS004W100

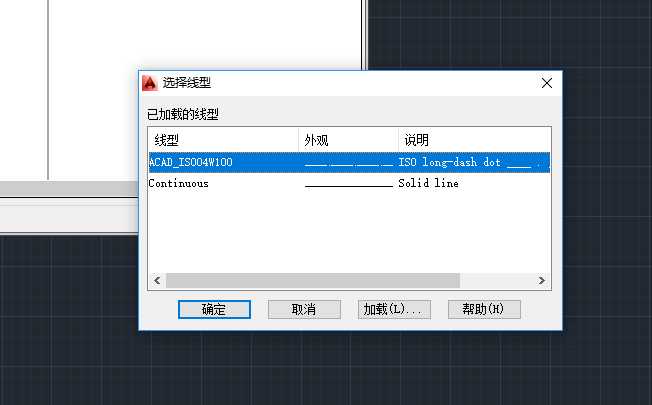

5、在选择线型中点击刚才加载的点划线，然后确定

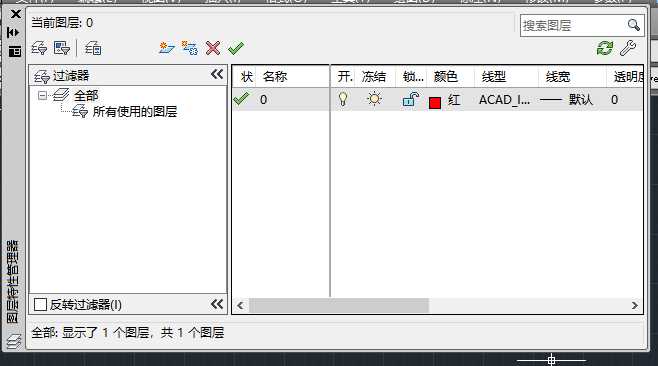

6、在图层中点击颜色进行设置，然后选择红色，确定

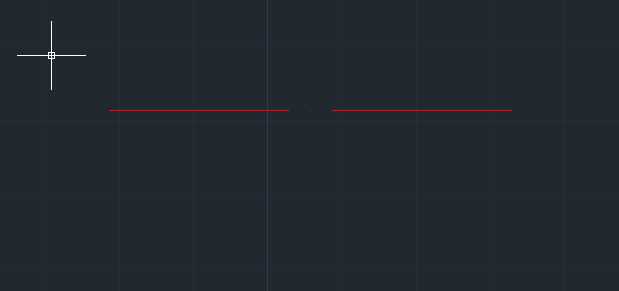

7、效果

知识点二：如何快速的修剪：

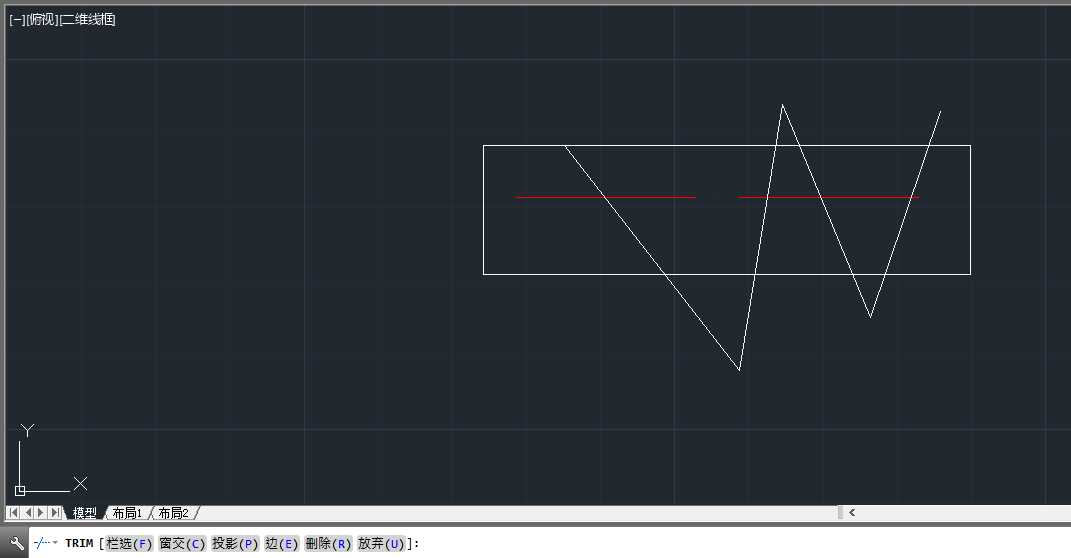

按快捷键TR，两次回车，点击需要修剪的部分，回车结束。OK

 知识点三：如何快速标注

半径的标注方法（圆）：在标注中选用半径，捕捉到圆心，点击圆心，再点击圆即可
