边沿检测电路(edge detection circuit)是个常用的基本电路。
Introduction
所谓边沿检测就是对前一个clock状态和目前clock状态的比较，如果是由0变为1，能够检测到上升沿，则称为上升沿检测电路(posedge edge detection circuit),若是由1变为0，能够检测到下降沿,则被称为下降沿检测电路(negedge edge dttection circuit)，能够同时检测上升沿与下降沿的电路称为双沿检测电路(double edge detection)。
上升沿检测电路
Method 1: 使用两个reg
r_data_in0与r_data_in1为DFF，分别hold住上一个与目前clock的i_data_in，当i_data_in由1变为0时，则
r_data_in0 1 1 1 0 0 0
r_data_in1 1 1 1 0 0 0 //对r_data_in0取反相与
o_rising_edge得到一个时钟周期的高电平。
Posedge detection.v / verilog
1 module posedge_detection ( 2 input clk, 3 input rst_n, 4 input i_data_in, 5 output o_rising_edge 6 ); 7 8 reg r_data_in0; 9 reg r_data_in1; 10 11 assign o_rising_edge = ~r_data_in0 & r_data_in1; 12 13 always@(posedge clk, negedge rst_n) begin 14 if (!rst_n) begin 15 r_data_in0 <= 0; 16 r_data_in1 <= 0; 17 end 18 else begin 19 r_data_in0 <= r_data_in1; 20 r_data_in1 <= i_data_in; 21 end 22 end 23 24 endmodule

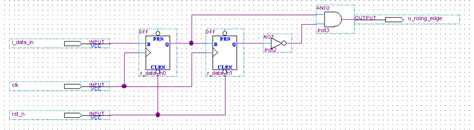

这种写法经过综合后RTL为一个两位的DFF与一个AND。
Methord 2: 使用一个reg
posedge_detection2.v / verilog
module posedge_detection2(
input clk,
input rst_n,
input i_data_in,
output reg o_rising_edge
);
reg r_data_in0;
always@(posedge clk or negedge rst_n) begin
if(!rst_n)
r_data_in0 <= 0;
else begin
r_data_in0 <= i_data_in;
if({r_data_in0,i_data_in} == 2‘b01)
o_rising_edge <= 1;
else
o_rising_edge <= 0;
end
end
endmodule

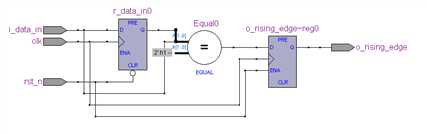

这种写法综合成RTL之后只有一个D-FF和一个Equal，右边的o_rising_edge 的D-FF主要是因为always过程块内的reg。

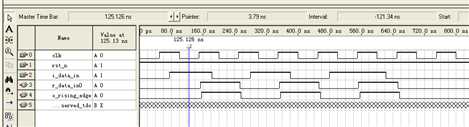

Vwf仿真图形如下
下降沿检测与上升沿相似，不在叙述
双沿检测电路(double edge detection)
r_data_in0与r_data_in1位reg，分别hold住上一个clock和目前的clock得i_data_in，就是i_data_in由1变0，或者由0变1，也就是r_data_in1为1，r_data_in0为0，或者是r_data_in1为0，r_data_in0为1，因此用异或(xor)连接两个寄存器。
Method1 : 使用两个reg
Double_edge_detection.v/ verilog
module doubleedge_detection (
input clk,
input rst_n,
input i_data_in,
output o_double_edge
);
reg r_data_in0;
reg r_data_in1;
assign o_double_edge = r_data_in0 ^ r_data_in1;
always@(posedge clk, negedge rst_n) begin
if (!rst_n) begin
r_data_in0 <= 0;
r_data_in1 <= 0;
end
else begin
r_data_in0 <= r_data_in1;
r_data_in1 <= i_data_in;
end
end
endmodule
Method2 :使用一个reg
Double_edge_detection2.v/verilog
module doubleedge_detection2 (
input clk,
input rst_n,
input i_data_in,
output reg o_double_edge
);
reg r_data_in0;
always@(posedge clk, negedge rst_n) begin
if (!rst_n)
r_data_in0 <= 0;
else begin
r_data_in0 <= i_data_in;
if ({r_data_in0, i_data_in} == 2‘b10)
o_double_edge <= 1;
else if ({r_data_in0, i_data_in} == 2‘b01)
o_double_edge <= 1;
else
o_double_edge <= 0;
// another method
// o_double_edge <= r_data_in0 ^ i_data_in;
end
end
endmodule
Conclusion
什么时候使用这种电路呢？当input是非同步信号时，为了要让input与同步的FSM一起处理，必须先经过边沿检测，使之与clock同步,然后才能跟FSM一起运作。
