CAN总线知识总结

时间：2018-02-25 00:34:56 阅读：276 评论：0 收藏：0 [点我收藏+]

CAN总线知识整理

一、特点

技术分享图片

技术分享图片

技术分享图片

技术分享图片

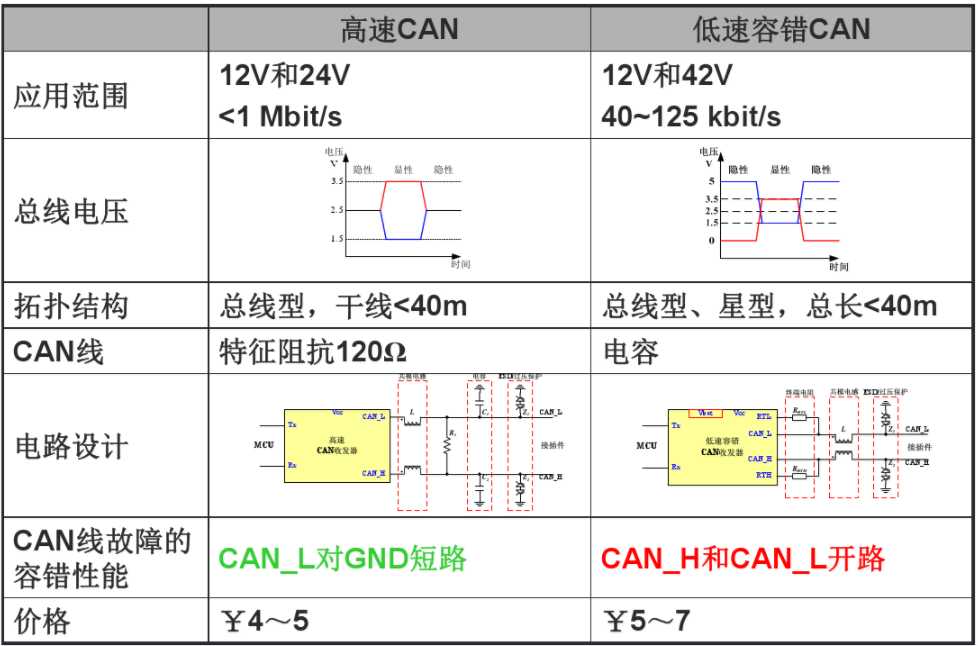

二、CAN物理层

隐性（逻辑1），显性(逻辑0)。

技术分享图片

三、CAN数据链路层

3.1通信机制

技术分享图片

技术分享图片

技术分享图片

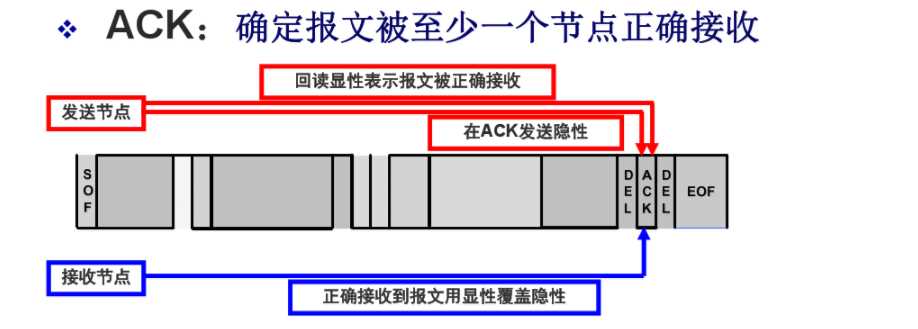

3.2数据帧

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

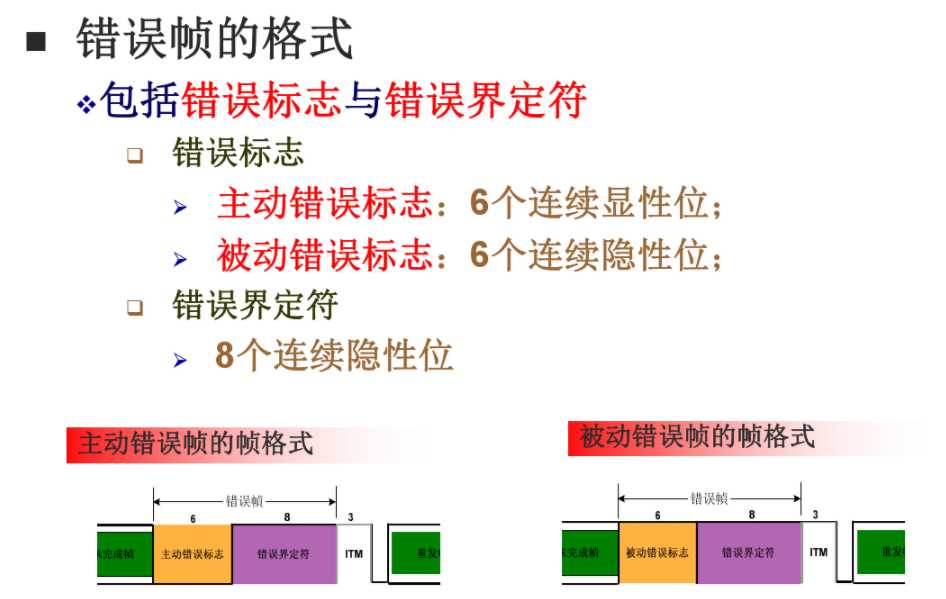

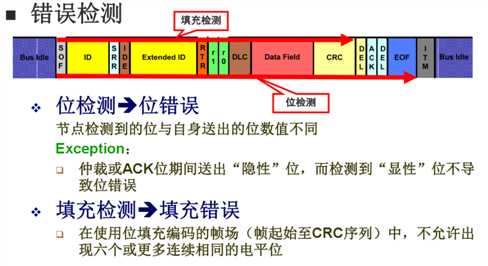

3.3错误帧

技术分享图片

技术分享图片

技术分享图片

技术分享图片

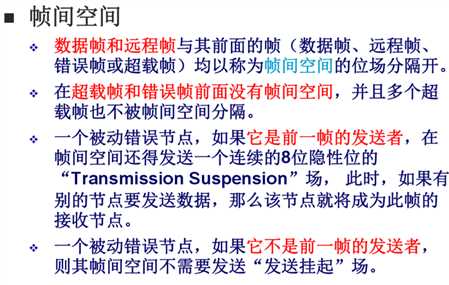

3.4其它帧格式

技术分享图片

技术分享图片

技术分享图片

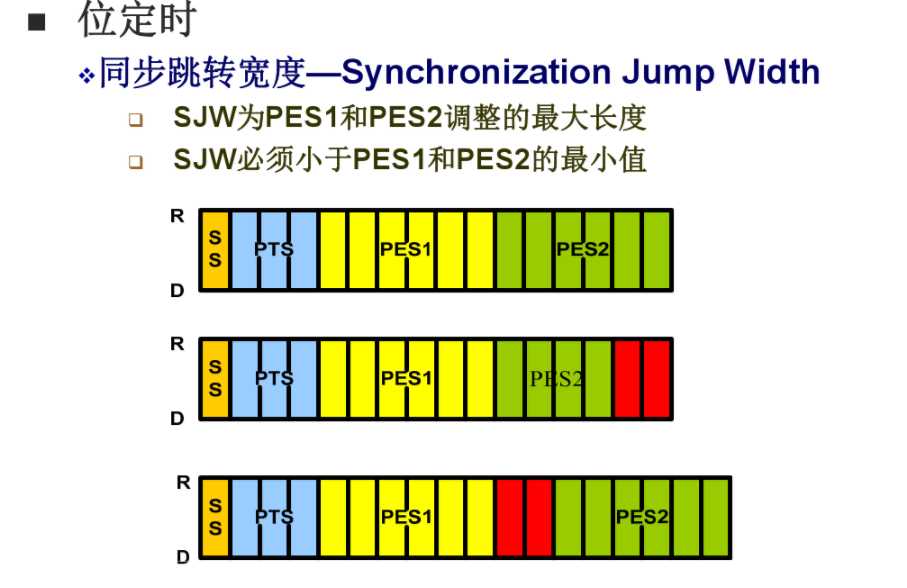

3.5位定时与同步

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

CAN总线知识总结

原文：https://www.cnblogs.com/jozochen/p/8467714.html
