Vivado下debug后的波形通过图形化界面并不能保存抓取到波形，保存按钮只是保存波形配置，如果需要保存波形需要通过TCL命令来实现：
write_hw_ila_data 0730_ila_1 [upload_hw_ila_data hw_ila_1]
write_hw_ila_data 0730_ila_2 [upload_hw_ila_data hw_ila_2]
0730_ila_1为保存的文件名，需要带路径，hw_ila_1为你的ILA的名字，[]中为对应的ILA核。

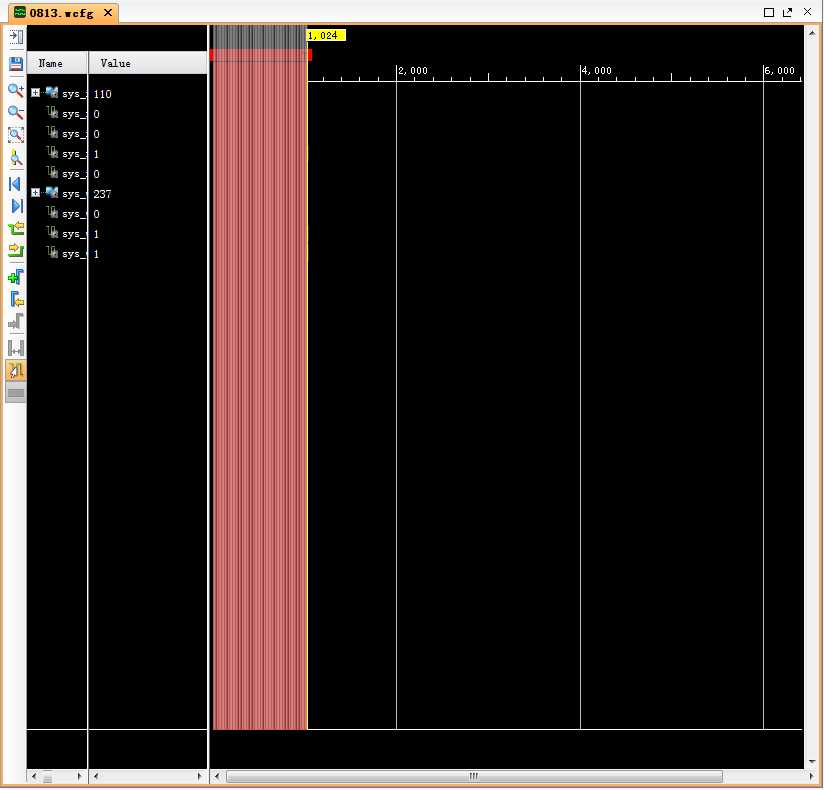

如果要读取已保存的波形，可以用下面的命令：

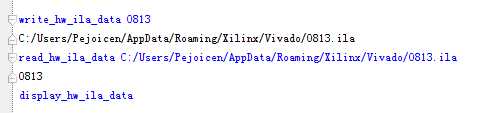

read_hw_ila_data 0730_ila_1.ila
display_hw_ila_data
read_hw_ila_data 0730_ila_2.ila
display_hw_ila_data

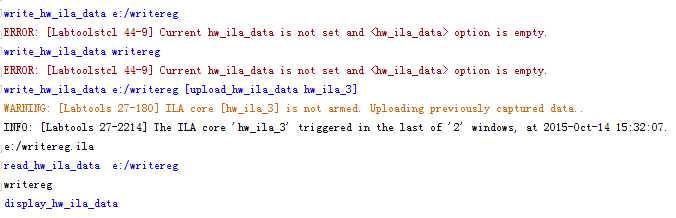

多个ILA核时，必须带[]

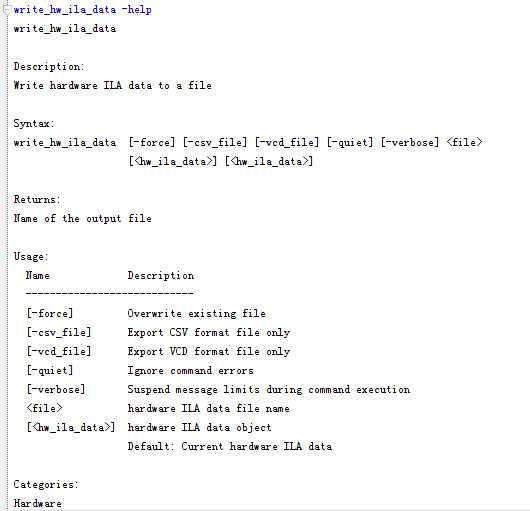

另外可以使用write_hw_ila_data -help 查看说明
如何把vivado中实时截取的debug信号保存下来
（1）把想要观测的信号线加入在线逻辑分析仪中。
（2）上板测试，trigger到想要的实时数据，用一句TCL语句保存为ila格式的文件，那句话是write_hw_ila_data data1 [upload_hw_ila_data hw_ila_1] 。其中data1为用户自己取的文件名，要带上路径，hw_ila_1为要保存的那组实时信号的名字。还有两句是读出保存好的数据的，read_hw_ila_data data1.ila，display_hw_ila_data。
（3）把保存好的.ila格式的文件导入matlab中，用unzip语句解压，会出现一个csv格式的文件，这个文件可以用excel打开，并能直观地看到所有sample。
（4）在excel中用自带的函数功能对数据进行处理，处理后可以再导入matlab中进行高级处理。
