【UML】Java代码与UML模型相互转换方法

最近重温了几个设计模式，看到大家的博客里面都是Java代码+UML视图，UML表达整体框架，然后再秀出具体的代码，点面结合、一目了然。所以也研究了一下Java代码与UML模型相互转换方法。

一、常用的UML建模工具

• 三大建模工具可以参考：UML建模工具Visio 、Rational Rose、PowerDesign的比较
• 三者都能非常好的支持UML的建模，由于和Eclipse或者IDEA等代码IDE集成不太方便或者不可行，所以没有深入研究

二、Java、UML建模与反向工具推荐

• 十二个开源UML工具推荐：http://developer.51cto.com/art/200911/161814.htm
• 6 个 Java 项目的 UML 反向工程工具：https://www.oschina.net/news/32803/6-java-to-uml-tools
• 开源UML工具推荐：https://www.cnblogs.com/tk55/p/6194141.html
• 各种工具，说的天花乱坠，实际在Eclipse插件中根本安装不了或者安装完成之后各种使用不了，吐槽一下Eclipse插件管理的混乱。
• 折腾了几天之后，发现Papyrus、ObjectAid这两个Eclipse插件的效果还可以，基本可以满足需求。

三、Papyrus使用

• 安装参考：

  https://www.eclipse.org/papyrus/download.html

  https://www.eclipse.org/papyrus/downloads/index.php

  http://www.eclipse.org/downloads/download.php?file=/modeling/mdt/papyrus/downloads/drops/3.3.0/R201803070505/Papyrus-Update-3.3.0.zip&protocol=http

  http://www.eclipse.org/downloads/download.php?file=/modeling/mdt/papyrus/downloads/drops/1.0.2/R201502180839/Papyrus-Update-1.0.2.zip&protocol=http

  https://wiki.eclipse.org/Papyrus_User_Guide#Create_a_new_Model

  http://wiki.eclipse.org/Java_reverse_engineering

  http://wiki.eclipse.org/Java_Code_Generation

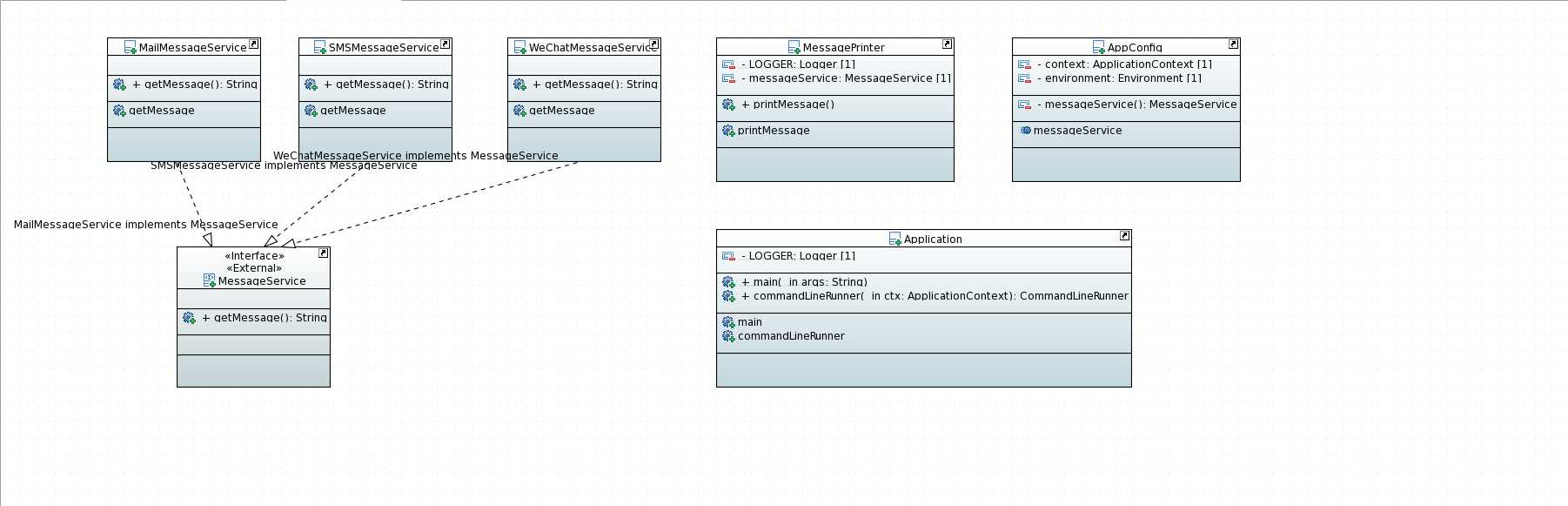

• Java反向生成的UML示例：
•
• 只能显示基本的接口实现关系，有点失望。但是这个工具建模能力，模型生成Java代码的能力很强。还是很推荐的！！！

四、ObjectAid使用

• ObjectAid主要用于Java代码反向UML
• 安装参考：

• https://blog.csdn.net/shifangwannian/article/details/49105375

  http://www.objectaid.com/           比较好用，高级功能需要LICENSE，如：导出图形

  https://stackoverflow.com/questions/51786/how-to-generate-uml-diagrams-especially-sequence-diagrams-from-java-code 推荐工具

  http://green.sourceforge.net/        2011年更新

  http://plantuml.com/                    国内的，持续更新

  http://developer.51cto.com/art/200911/161814.htm

  https://www.oschina.net/news/32803/6-java-to-uml-tools

  https://www.cnblogs.com/tk55/p/6194141.html

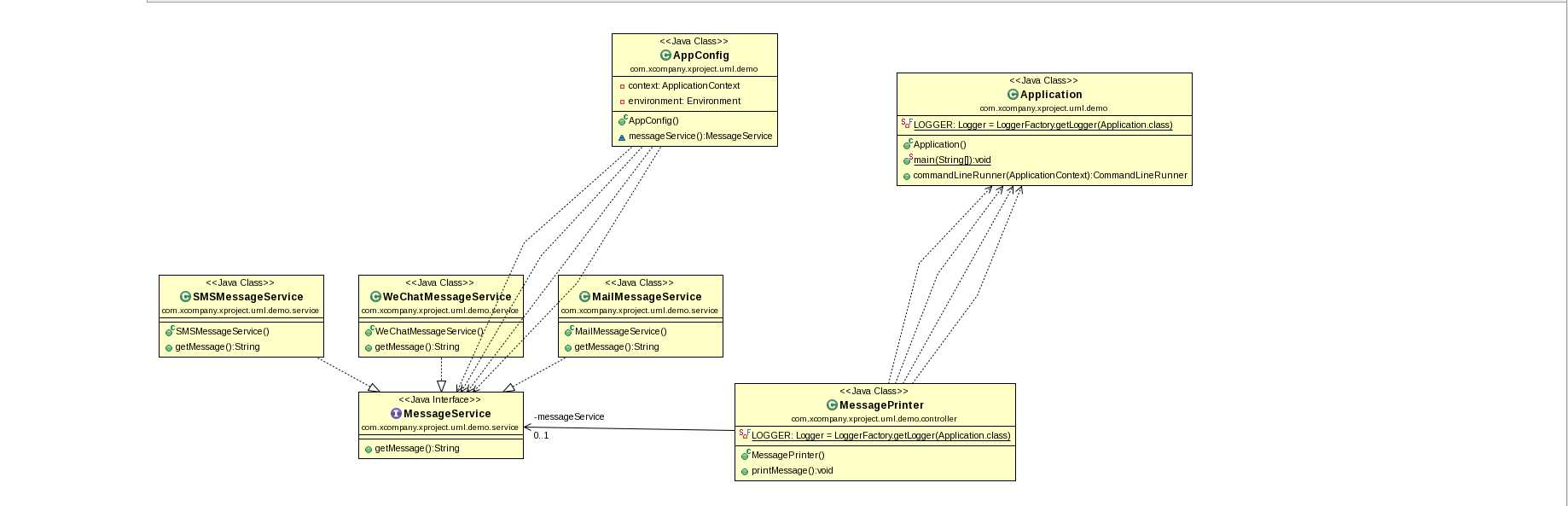

• Java反向生成的UML示例：
•




• 相比较Papyrus，反向UML的效果更好，能够生成稍微隐藏一点儿的关系
• Eclipse里面，推荐使用Papyrus进行UML建模，使用ObjectAid反向Java代码到UML

五、IDEA终极版的UML视图功能

• 该功能只在IDEA Ultimate版本提供，需要付费，只能免费试用
• 安装参考：
• https://www.jetbrains.com/help/idea/navigating-through-a-diagram-with-the-file-structure-view.html
• https://stackoverflow.com/questions/51786/how-to-generate-uml-diagrams-especially-sequence-diagrams-from-java-code#

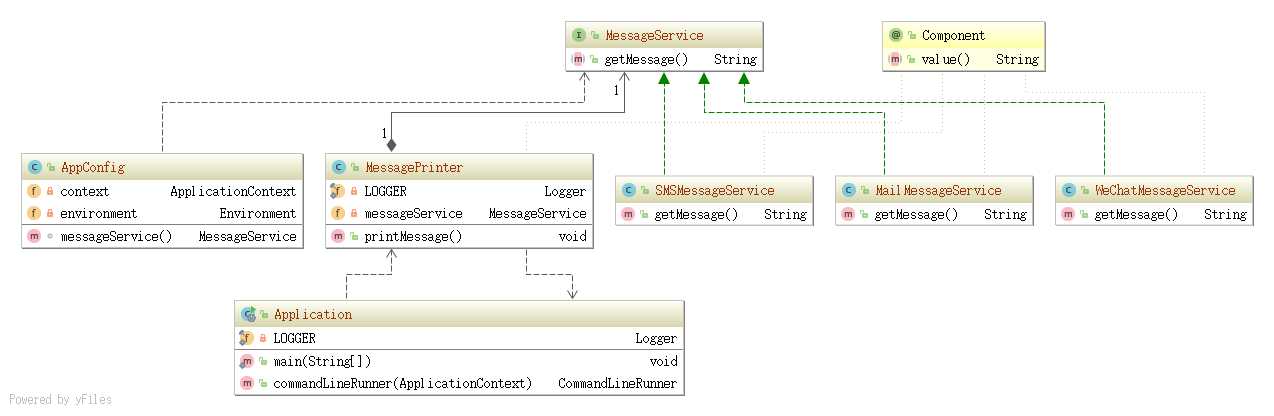

• 选中包、目录、或者Java文件之后按住Ctrl+Alt+U即可调出Diagram视图，如下：
•




• 唉，，，还是商业版本软件好，效果吊炸天，接口与实现、对象委托等关系全部能够分析展示出来！！！
