PowerDesigner逆向工程导入MYSQL数据库总结

由于日常数据建模经常使用PowerDesigner，使用逆向工程能更加快速的生成模型提高效率，所以总结使用如下：

　　首先现在PowerDesigner，这里提供PD16.5版本链接: http://pan.baidu.com/s/1i4SyIRN 密码: fb2m

1.      安装MYSQL的ODBC驱动

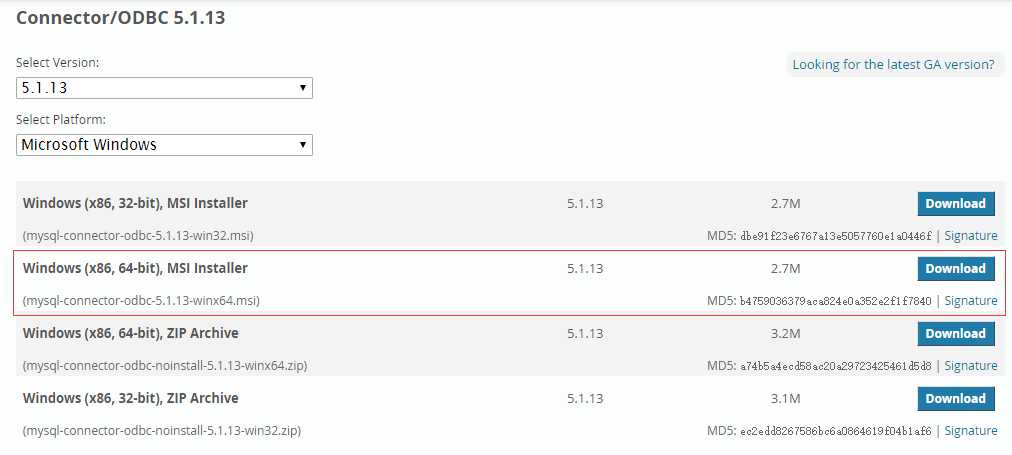

Connector/ODBC 5.1.13 下载地址：

http://dev.mysql.com/downloads/connector/odbc/5.1.html

选择win-64 MIS安装包，进行直接安装就可以了。

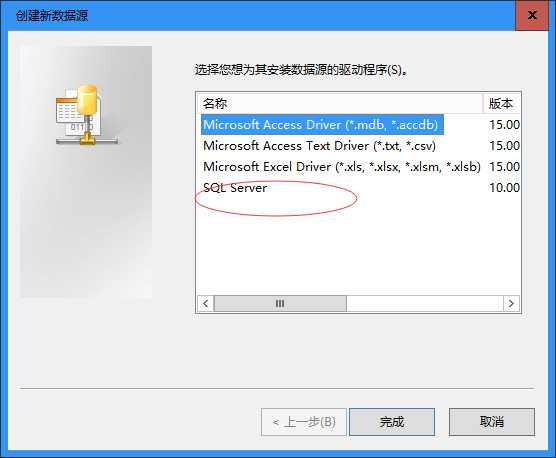

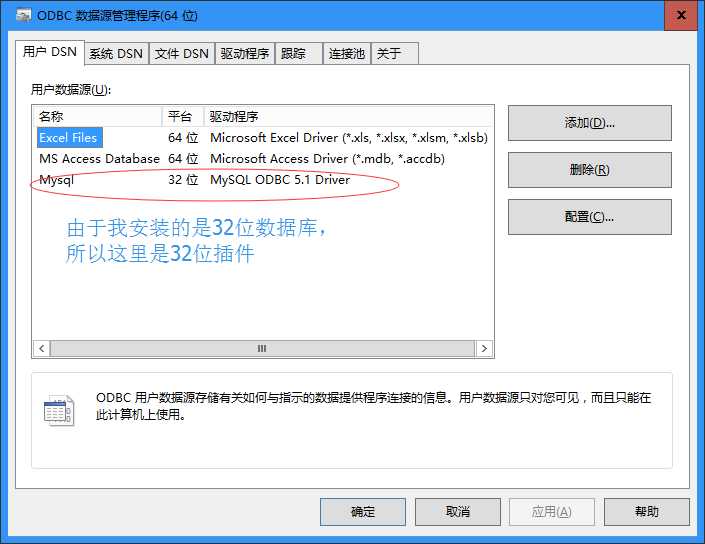

2.      配置OBDC驱动连接

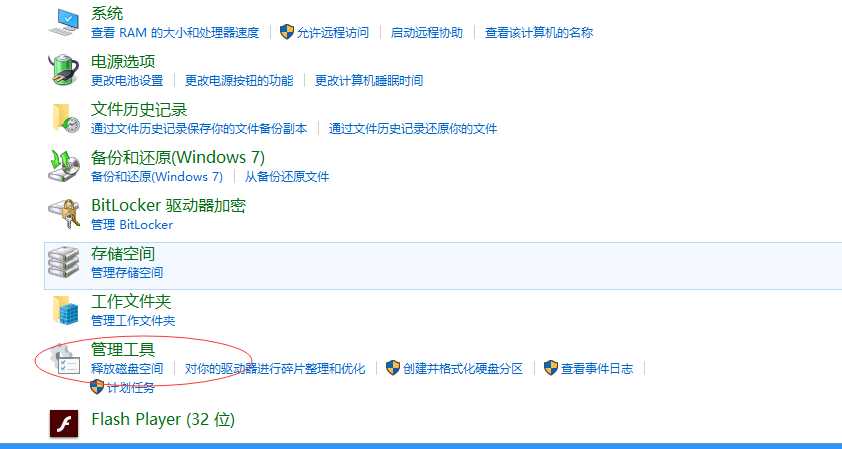

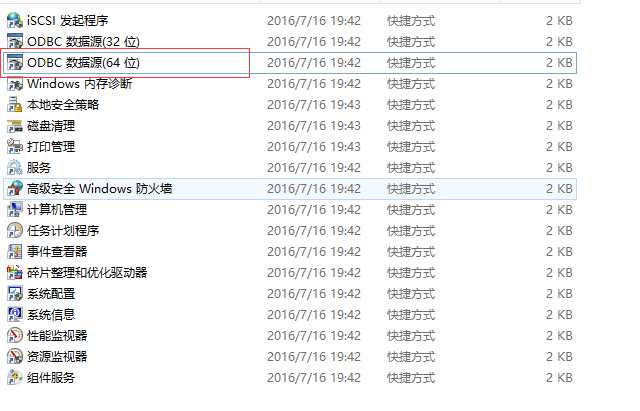

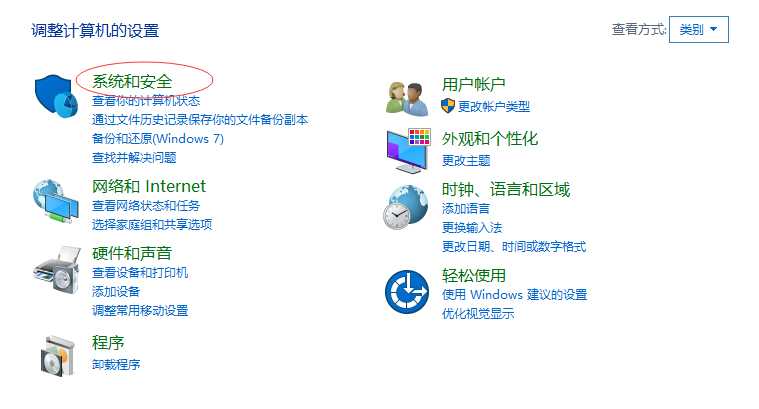

选择控制面板->系统和安全->管理工具-->ODBC 数据源

3.      打开PowerDesigner ：

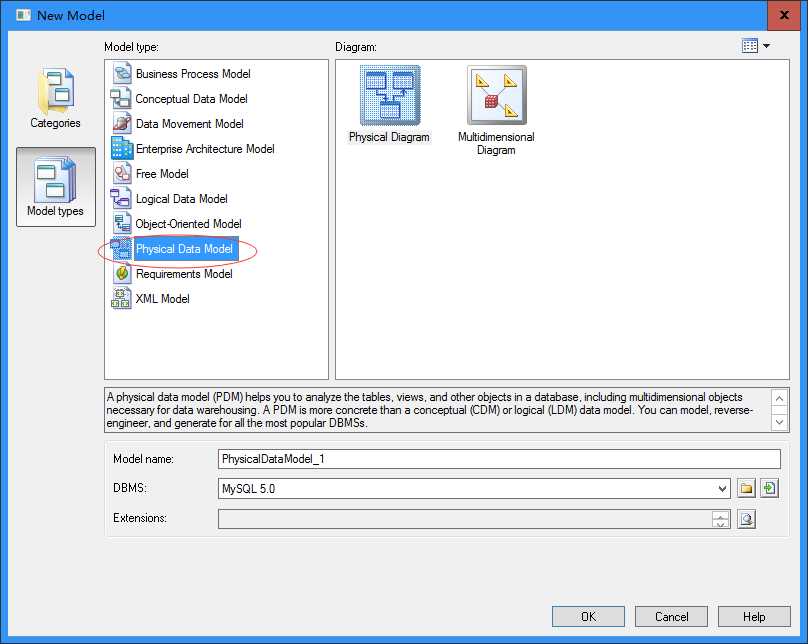

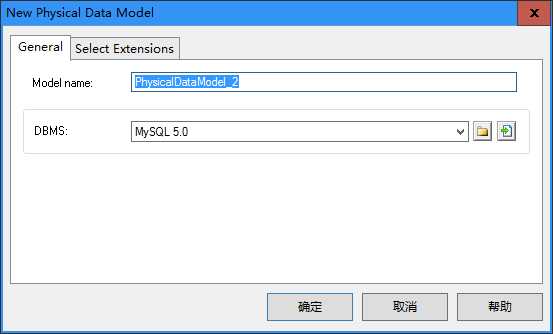

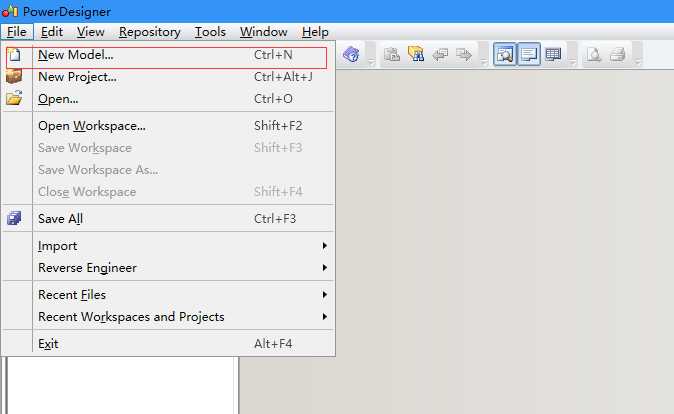

1)文件->新建新物理模型

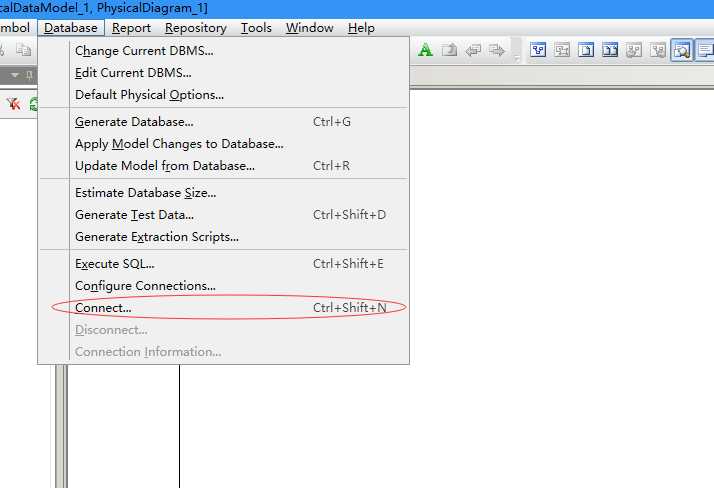

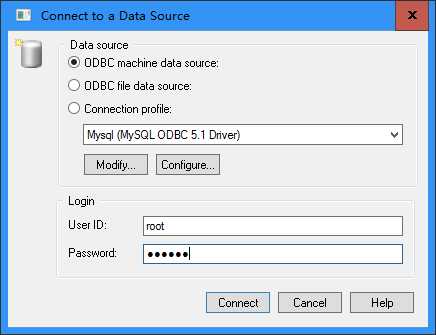

2)数据库->connect to a Data Source

填入基本信息

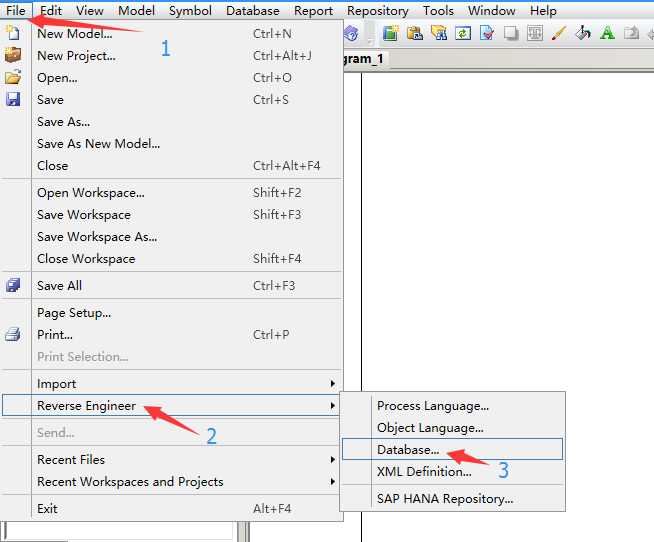

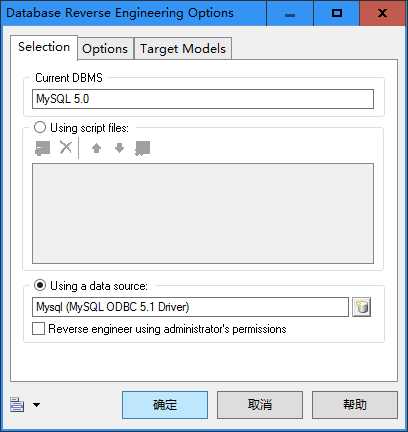

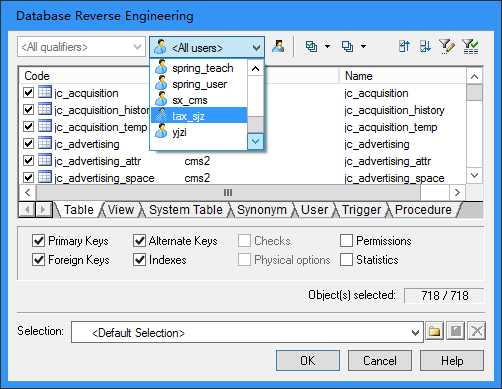

4)开始逆向生成

确定后等待生成就好了。

注：我用的WIN10，对于win7的使用是一样的。PowerDesigner是16.5版本
