allegro把formate symbol文件从一个文件拷入另一个文件的方法

allegro画好PCB后经常需要添加一些说明谢谢，比如叠层信息、阻抗表等，但是每次都自己画太麻烦，现在就写下如何重复使用各种格式。

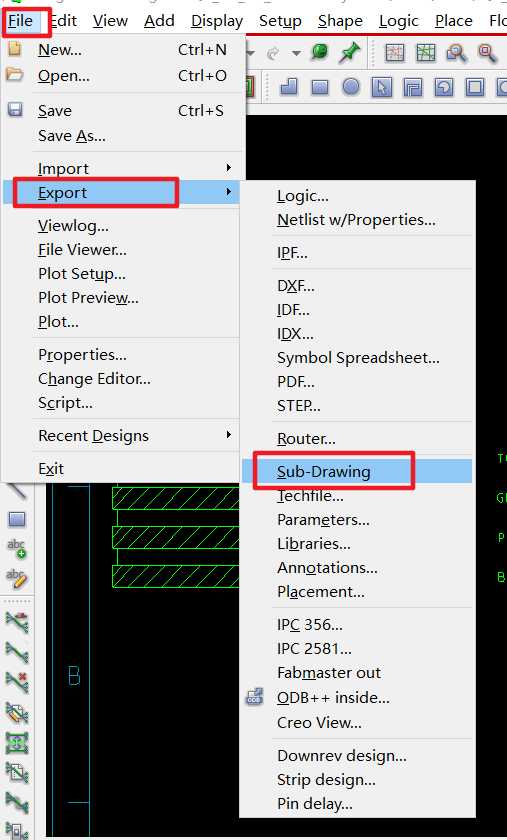

1、打开包含这些信息的板子，FILE-> Export -> sub drawing

                              图1

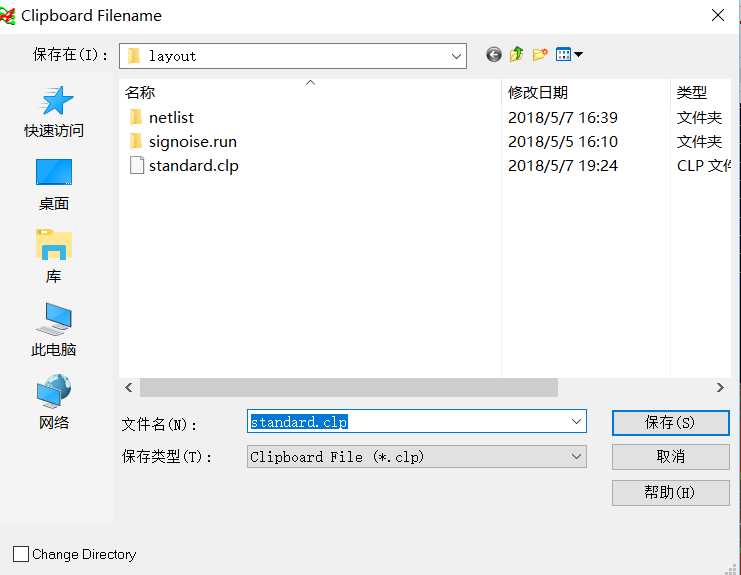

2、选中自己需要的表格，然后单击，如图2

                           图2

3、将图2的目录改到需要拷入的PCB的目录下（名字可以改也可以不改），并保存。

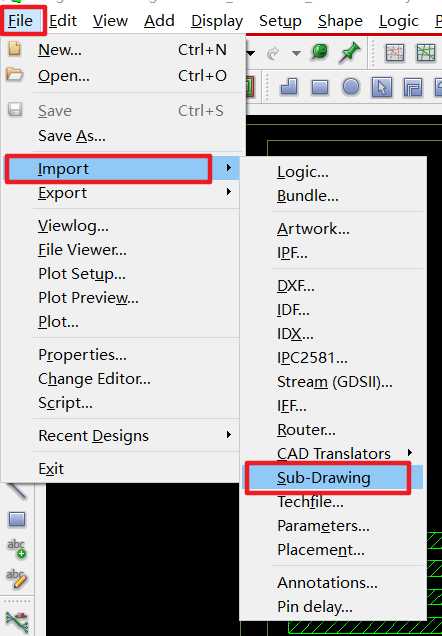

4、在需要拷入的PCB中，FILE->Import -> sub drawing

                          图3

           图4

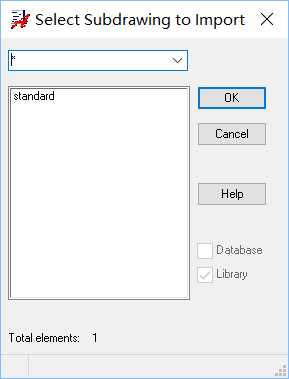

5、一般会在图4中出现刚才输出的文件，选中，点击OK，放入新PCB就OK了。

6、如果导入时出现没有相关层的话就需要自己建立一个一样的层

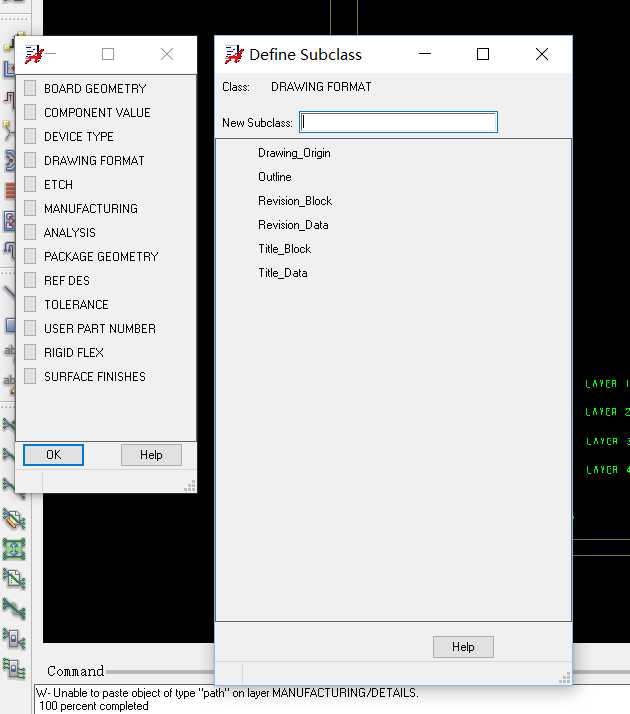

setup-> subcalss

 在框中写好名字，回车就OK了
