AD模块电压采集电路

　　之前一直没搞明白模拟电压转换电路，不知道应该怎么计算转换电压，最近一个项目中用到几处模拟电压的采集，硬件是由其他同事设计的，转换公式也是他给的，记录一下；

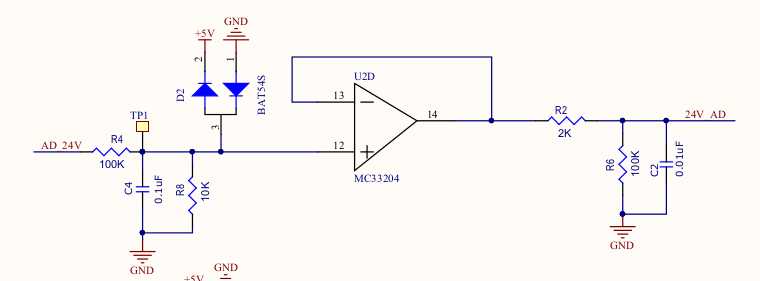

　　24V电压采集：

　　公式：Vout = Vin/(100+10)*10/(2+100)*100

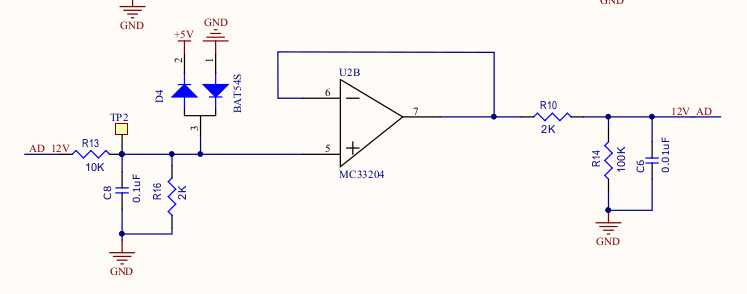

　　12V电压采集：

　　公式：Vout = Vin/(10+2)*2/(2+100)*100

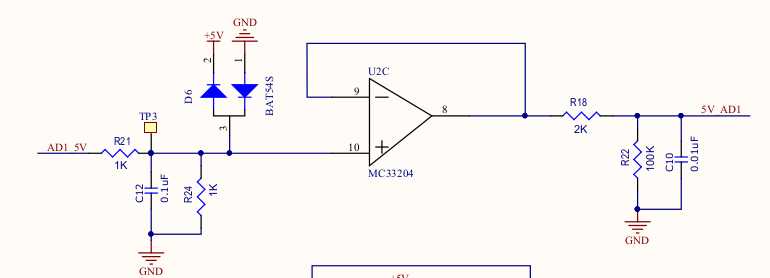

　　5V电压采集：

　　公式：Vout = Vin/(1+1)*1/(2+100)*100

　　3.3V电压采集：

　　公式：Vout = Vin/(1+4.7)*4.7/(2+100)*100

　　单片机端统一接3.3V的参考电压，采用12位的AD转换器，故Vout = (AD采样值/4096)*3.3
