要想使用Activiti流程引擎，需要在Eclipse安装Activiti插件，才能画流程设计图。
打开Eclipse，点击help -> Install new Software
然后点击 Add

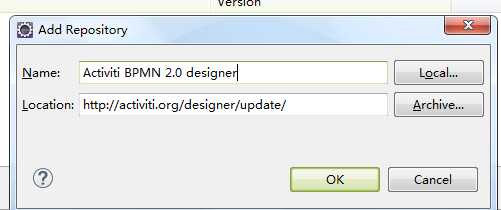

在Name上 写上 Activiti BPMN 2.0 designer
Location上写上 http://activiti.org/designer/update/ （插件更新地址）

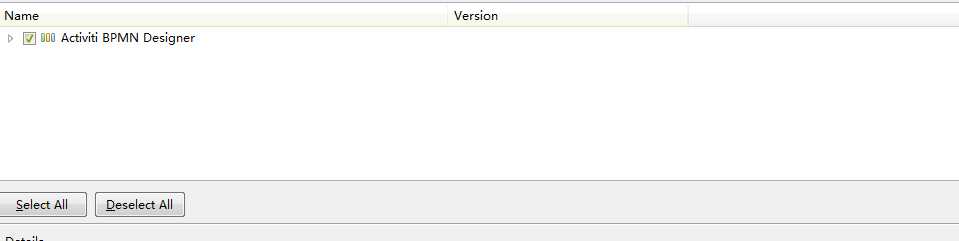

出现
按照要求安装完成。
此时重新启动Eclipse，

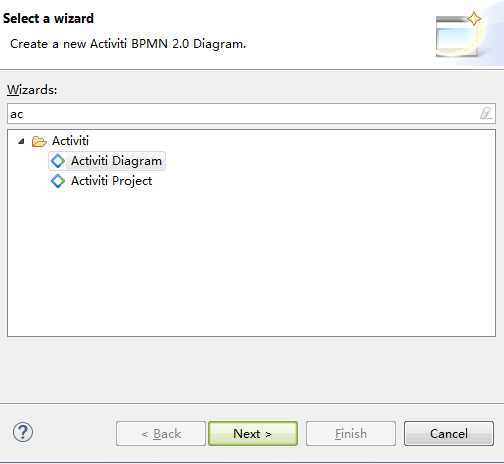

发现，多了activiti创建文件夹。

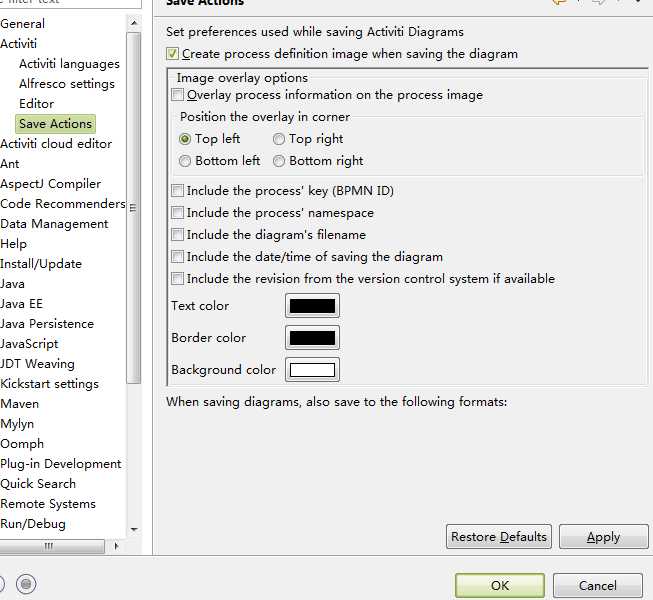

最后，需要设置保存时创建流程定义图片。
