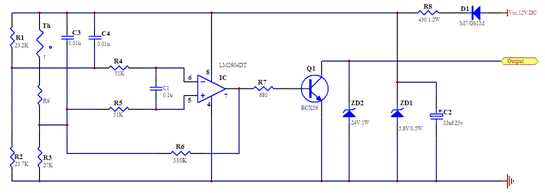

电路图：
工作电压12V.DC，D1为二极管，起电源防反接作用。R8为限流电阻，直接决定产品的工作电流。
电路关键元件是IC和三极管。IC使用LM2904，2904是双运放，但本产品只用了一个运放。6脚是反相端，5脚是同相端。R1、R2之间的电压为基准电压，R9和R3之间为比较电压。当基准电压大于比较电压时，IC输出端7脚为低电平。当基准电压小于比较电压时，7脚为高电平。在这里，2904是作为比较器使用的。
电路中元件Th是负温度系数热敏电阻，电压随温度的变化而变化，温度越高阻值越小，温度越低阻值越大。
R7起限流作用，防止三极管基极电流过大而烧毁。
三极管在这里工作在饱和区和截止区。IC 7脚输出高时，三极管导通，Output端对地电压约为0V。IC 7脚输出低时，三极管截止，Output端悬空。
Output端可直接驱动继电器。

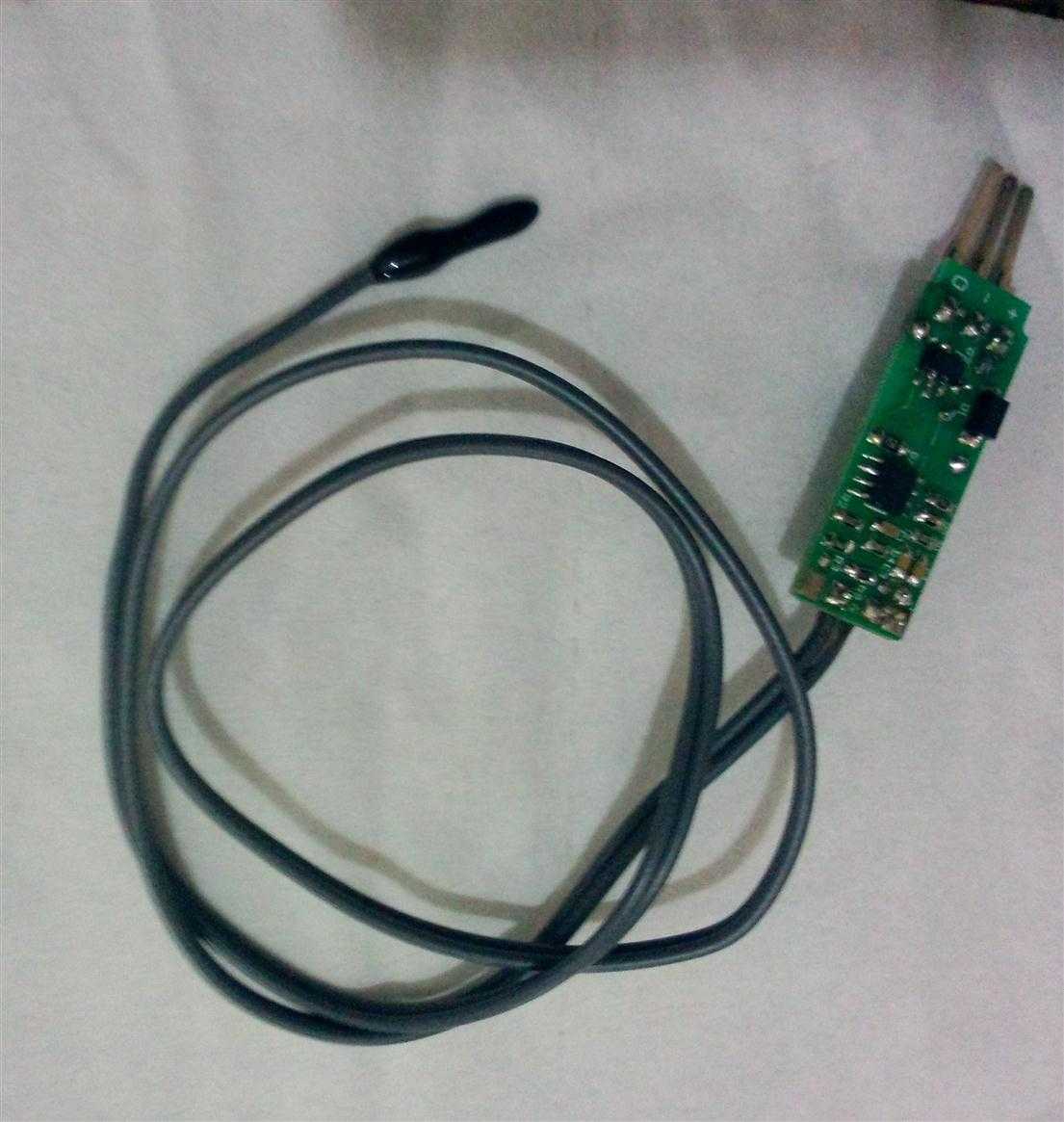

本设计典型应用：汽车手动空调压缩机的开关。热敏电阻安装于蒸发器内部或表面，感应蒸发器的温度。当空调开启，压缩机开始工作时，蒸发器温度逐步降低，空调开始制冷。但蒸发器温度不能无限降低，因为0℃为冰点，低于0℃时，蒸发器开始结霜，结霜严重时，堵塞蒸发器芯体，冷气无法流通，空调不制冷。所以手动空调中的电子温控器是必须要的。蒸发器温度降低时，热敏电阻阻值逐步变大，当变化到一定值，R9和R3之间电压小于基准电压，IC输出端7脚为低电平，三极管截止，此时连接压缩机的继电器触点断开，压缩机停止。压缩机停止工作时，蒸发器温度回升，热敏电阻阻值逐步变小，当变化到一定值，R9和R3之间电压大于基准电压，IC输出端7脚为高电平，三极管导通，此时连接压缩机的继电器触点闭合，压缩机工作。如此反复循环，使蒸发器芯体表面和内部永远处于结霜和不结霜的临界状态。
温控器原理：
工作电压12V.DC，D1为二极管，起电源防反接作用。R8为限流电阻，直接决定产品的工作电流。
电路关键元件是IC和三极管。IC使用LM2904，2904是双运放，但本产品只用了一个运放。6脚是反相端，5脚是同相端。R1、R2之间的电压为基准电压，R9和R3之间为比较电压。当基准电压大于比较电压时，IC输出端7脚为低电平。当基准电压小于比较电压时，7脚为高电平。在这里，2904是作为比较器使用的。
电路中元件Th是负温度系数热敏电阻，电压随温度的变化而变化，温度越高阻值越小，温度越低阻值越大。
R7起限流作用，防止三极管基极电流过大而烧毁。
三极管在这里工作在饱和区和截止区。IC 7脚输出高时，三极管导通，Output端对地电压约为0V。IC 7脚输出低时，三极管截止，Output端悬空。
Output端可直接驱动继电器。
