一、实验描述

　　部署SDN交换机与控制器物理机，实现拓扑中PC1与PC2互通并登录控制器后台。由于真实物理机中控制器只有一个端口可用，无法将两台开启openflow的交换机都直连到控制器上，故实验中使用VLAN将S2910逻辑划分成两个交换机使用。

二、实验设施

　　锐捷控制器RG-ONC一台、锐捷交换机S5750C一台、锐捷交换机S2910一台、PC机三台

三、实验拓扑

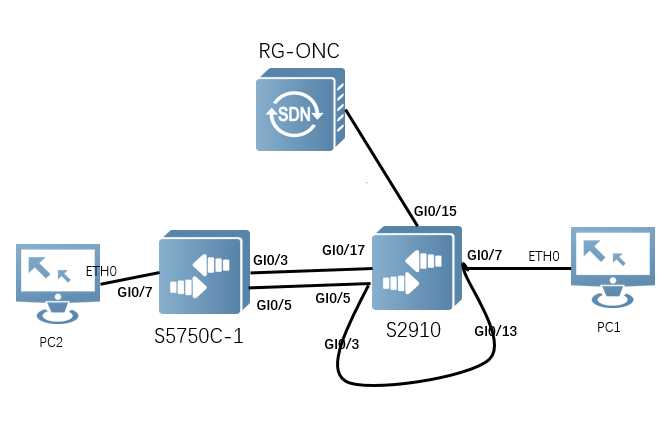

1.物理拓扑

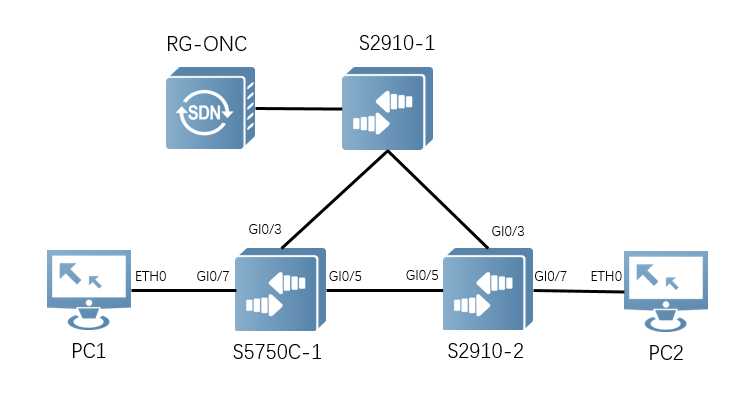

 2.逻辑拓扑

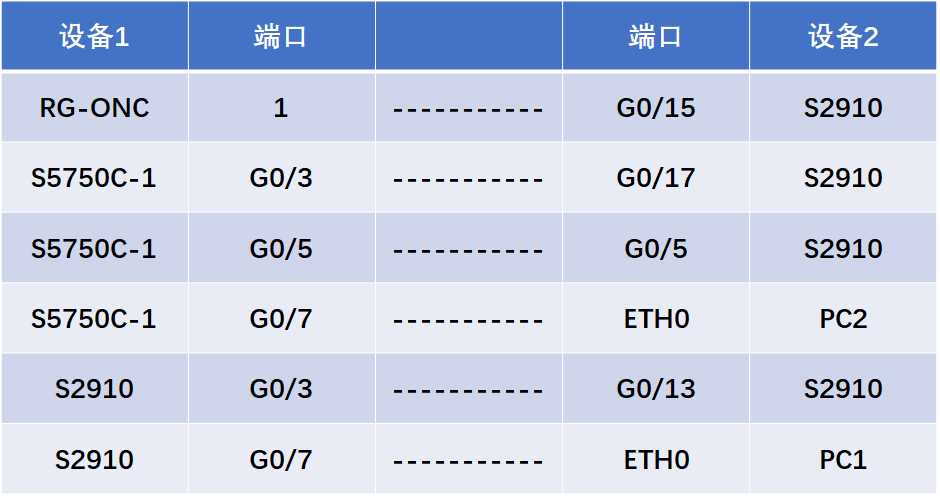

3.连线

四、实验配置

1.前期配置openflow交换机管理端口：串口转换usb接pc，水晶头接console口　　

Ruijie>

Ruijie>en

Ruijie#conf

Enter configuration commands, one per line. End with CNTL/Z.

Ruijie(config)#

Ruijie(config)#int mgmt 0　　//接口名称，若要设某g口也行。之后telnet该口ip即可对设备进行配置

Ruijie(config-if-Mgmt 0)#ip address 172.168.1.1 255.255.255.0

Ruijie(config-if-Mgmt 0)#no shutdown

Ruijie(config-if-Mgmt 0)#exit

Ruijie(config)#line vty 0 4

Ruijie(config-line)#login

Login disabled on line 1, until ‘password‘ or ‘secret‘ is set.

Login disabled on line 2, until ‘password‘ or ‘secret‘ is set.

Login disabled on line 3, until ‘password‘ or ‘secret‘ is set.

Login disabled on line 4, until ‘password‘ or ‘secret‘ is set.

Login disabled on line 5, until ‘password‘ or ‘secret‘ is set.

Ruijie(config-line)#password ruijie

Ruijie(config-line)#ex

Ruijie(config)#enable secret ruijie

Ruijie(config)#end

*Jul 14 10:04:53: %SYS-5-CONFIG_I: Configured from console by console

2.配置锐捷OpenFlow交换机S2910 - 配置VLAN

Ruijie#configure terminal

Ruijie(config)#vlan 101

Ruijie(config-vlan)#name Ruijie

Ruijie(config-vlan)#interface range g0/13-24

Ruijie(config-if-range)#switchport mode access

Ruijie(config-if-range)#switchport access vlan 101

Ruijie(config-if-range)#no shutdown

Ruijie(config-if-range)#exit

Ruijie(config)#show vlan

3.配置锐捷OpenFlow交换机S2910 - 配置IP，开启OpenFlow协议

Ruijie(config)#interface GigabitEthernet 0/3

Ruijie(config-if)#no switchport

Ruijie(config-if)#ip address 192.168.1.101 255.255.255.0

Ruijie(config-if)#no shutdown

Ruijie(config)#of controller-ip 192.168.1.2 interface GigabitEthernet 0/3

4.配置交换机S5750C

命令同2、3。g0/3口的IP地址设为192.168.1.102

五、实验总结

1. 锐捷交换机清空配置命令：delete flash:config.text 。重载reload后即可。write命令可将当前配置写入config.text，关闭电源后再开会失去缓存，开机自动加载config.text。
2. PC互ping不成功可以检查是否关闭防火墙。
3. VLAN在二层上分割广播域，在逻辑上将一台S2910交换机分割成了两台交换机。
4. 广播域，指的是广播帧(目标MAC地址全部为1)所能传递到的范围，亦即能够直接通信的范围。
5. VLAN知识复习：http://network.51cto.com/art/201409/450885.htm
