IDEA使用笔记（十）——好玩的类图结构

今天使用 IntelliJ IDEA 发现一个好玩的操作，尤其对于研究源码了解类的层级关系有非常大的帮助！

1：先看效果

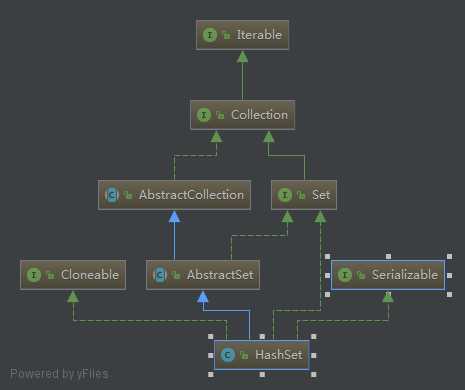

1-1：HashSet的类图结构——继承什么类、实现什么接口一目了然

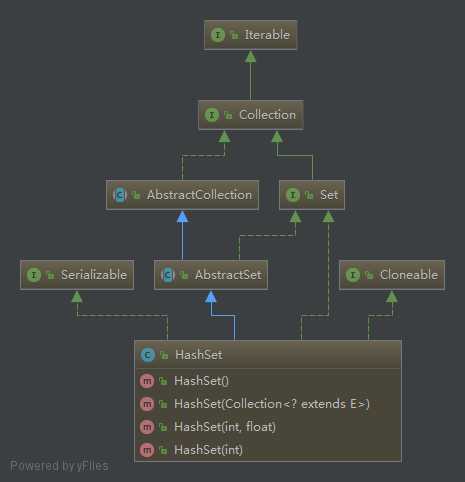

1-2：HashSet的类图结构——可以控制展示什么级别的构造函数，此处是展示所有pubulic修饰的构造函数

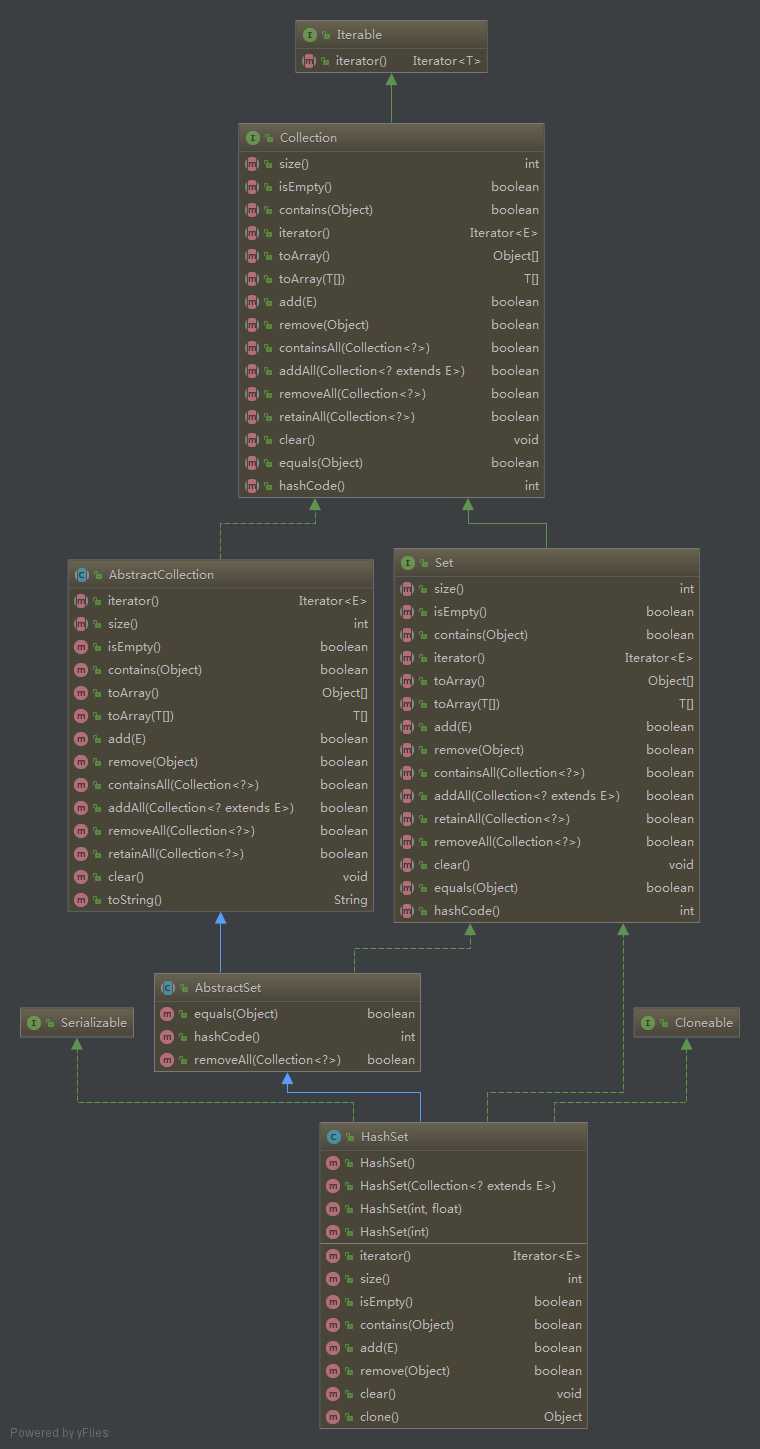

1-3：HashSet的类图结构——还可以控制展示什么级别的方法，此处是展示所有pubulic修饰的方法

2：怎么玩的？

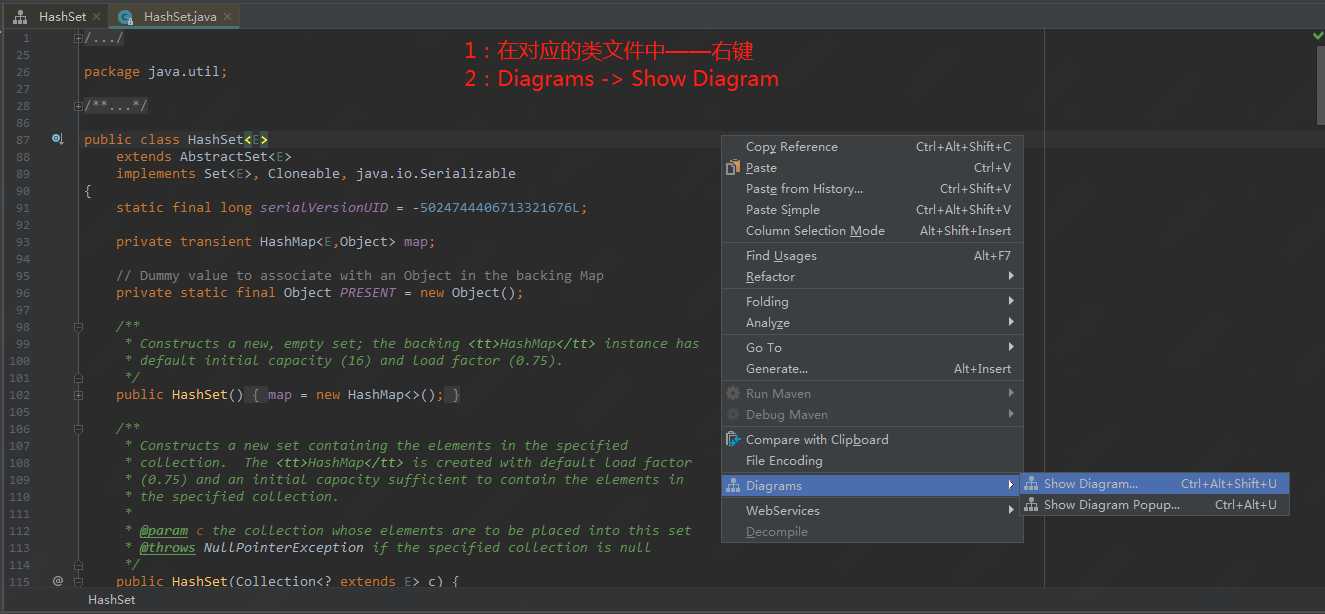

2-1：如下图所示，在待查看的类中 “右键” -> Diagrams -> Show Diagram 或者 使用快捷键 Ctrl+Shift+Alt+u/Ctrl+Alt+u

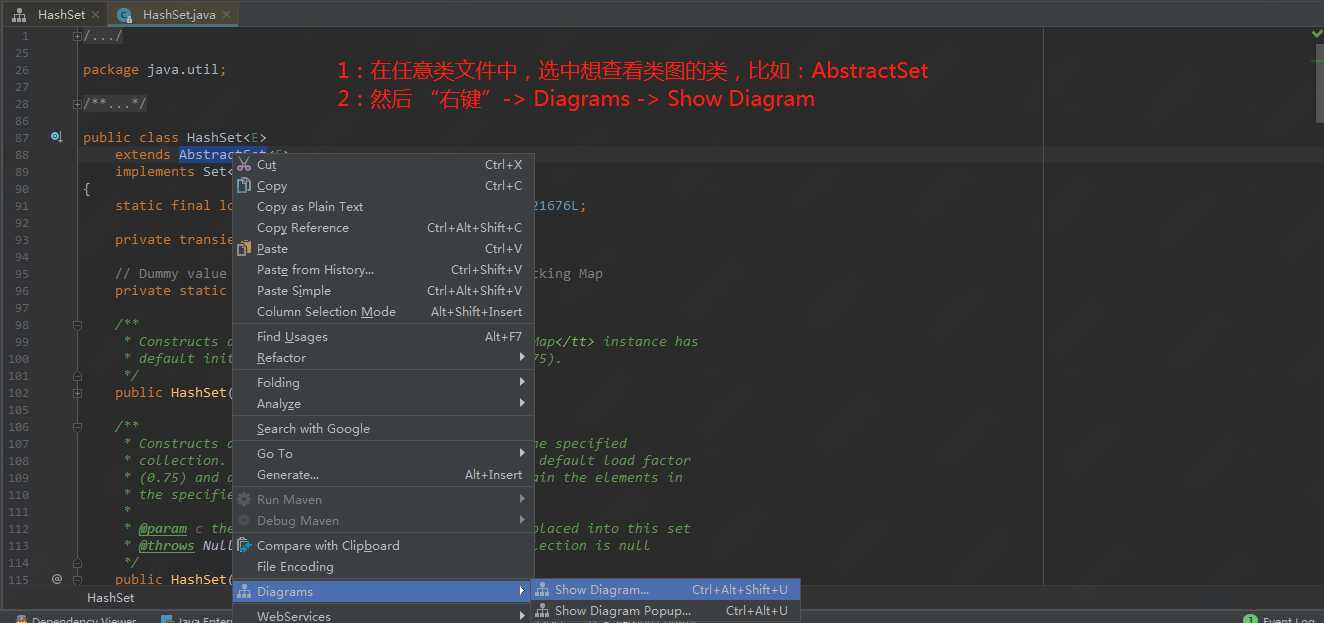

2-2：如下图所示，在任意类中选中待查看的类 “右键” -> Diagrams -> Show Diagram 或者 使用快捷键 Ctrl+Shift+Alt+u/Ctrl+Alt+u，这种方式比较好玩，非常方便操作

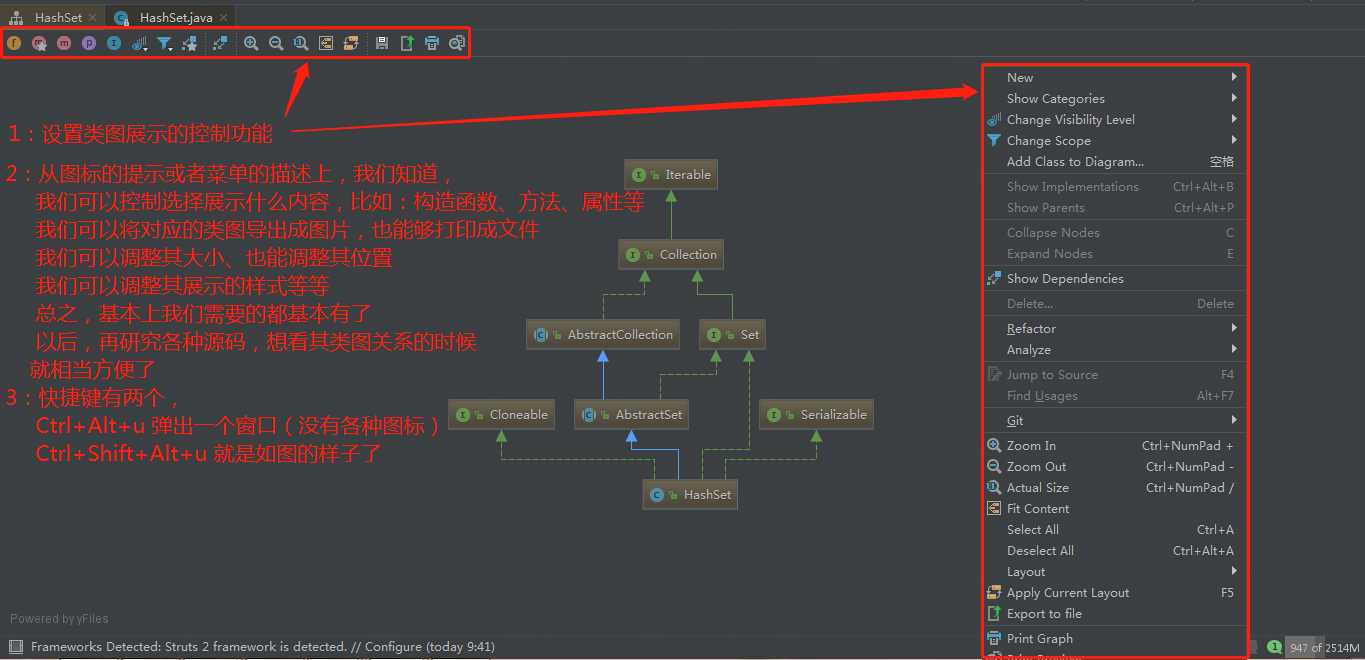

2-3：怎么调整各种设置呢？嗯，能弹出来对应的窗口，下面就可以自己随便玩了，如下的描述，是我玩过的小结
