目录

• ROM Boot process
  • Get boot mode
  • 读取fuse，确定HAB是否使能

imx-RT是恩智浦新出的一款基于M7内核的芯片，其特点是高性能，低售价。
目前是MCU市场上一款炙手可热的芯片。
本文针对RT ROM做一些介绍。

• 具体内容如下：

  1. Boot流程
  2. 各种类型的boot
  3. image架构

ROM Boot process

Get boot mode

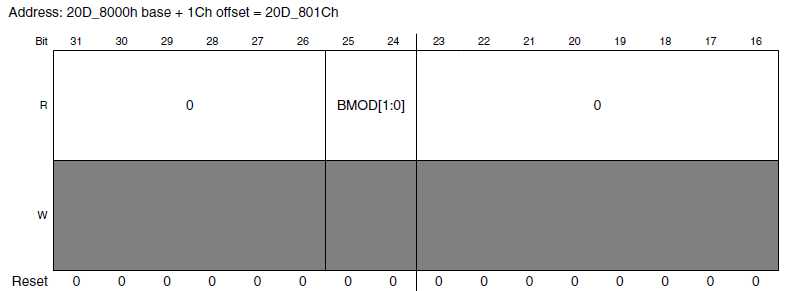

上电后,Boot_mode拨码的值会自动加载到SBMR2寄存器中，ROM读取SBMR2[25:24]来决定boot_mode

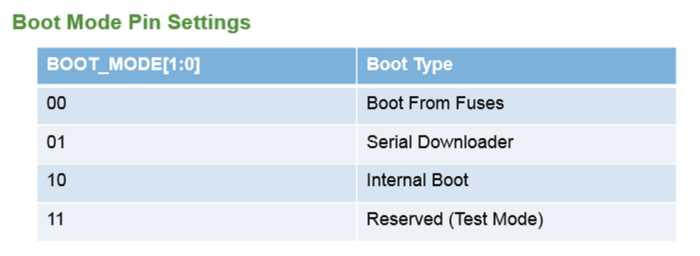

• RT支持四种启动模式：


• ROM读取SBMR2
  #define HAPI_SRC_get_bootmode() ((SRC->SBMR2 & SBMR2_BMOD_MASK) >> SBMR2_BMOD_SHIFT)
  SRC->SBMR2右移24位截取bit[25:24]得到boot_mode


读取fuse，确定HAB是否使能

hab_rvt.report_status(&hab_config, NULL);

HAB - high assurance boot.
一旦开启HAB，签名的image需要ROM认证后才能boot。

RT ROM boot简介

原文：https://www.cnblogs.com/richard-xiong/p/9542603.html
