配置Openfiler做ISCS实验

时间：2018-09-09 12:41:50      阅读：255      评论：0      收藏：0      [点我收藏+]
在VMware workstation中安装openfiler（linux底层）

系统安装

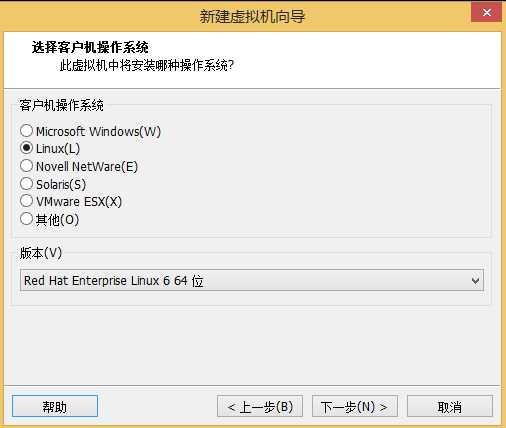

选择redhat6，64bit
技术分享图片

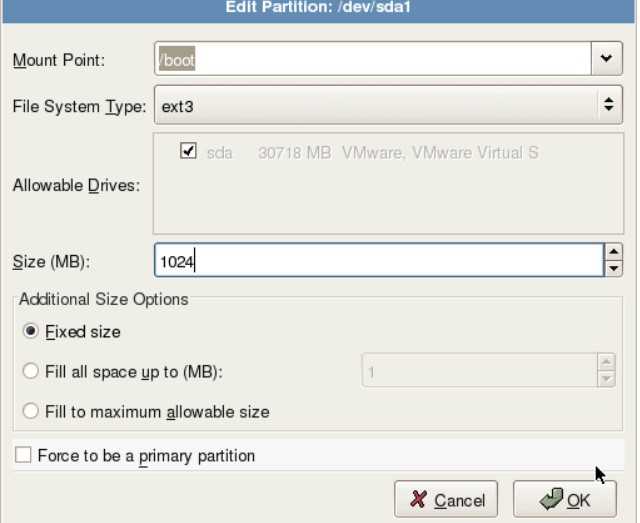

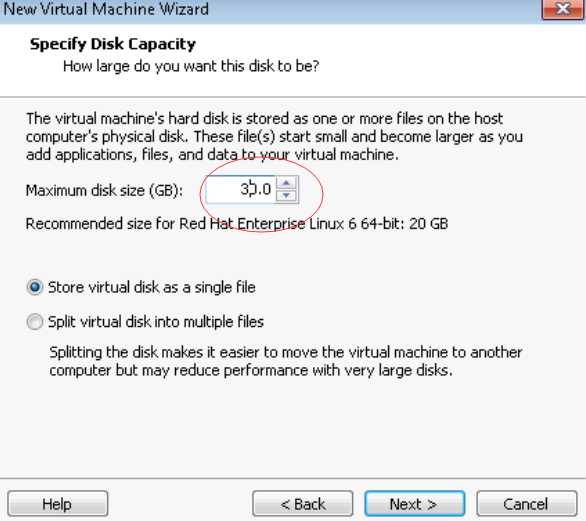

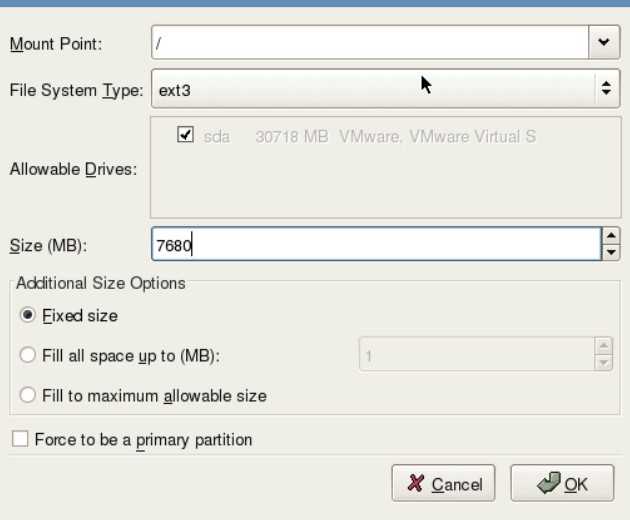

分配30G
技术分享图片

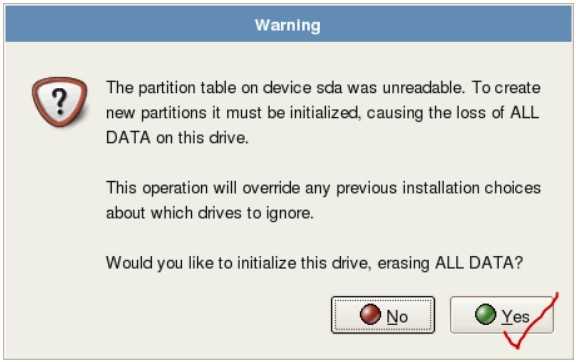

2.

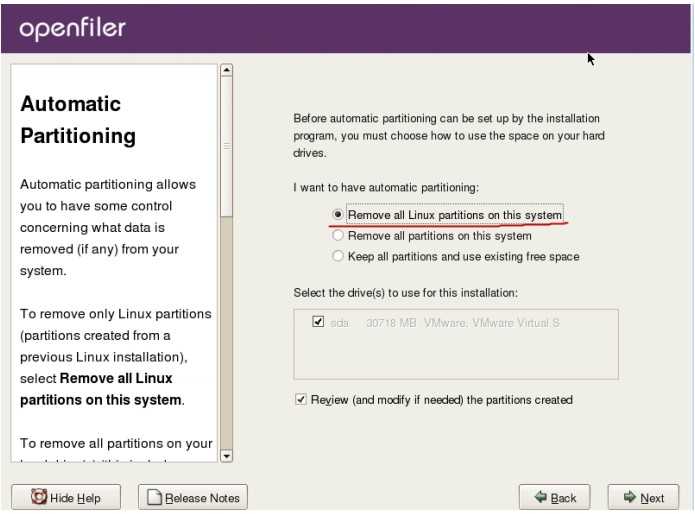

技术分享图片  3..技术分享图片

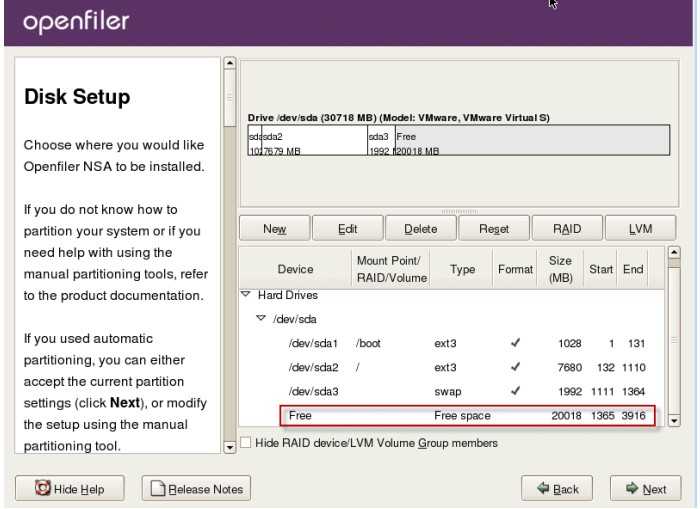

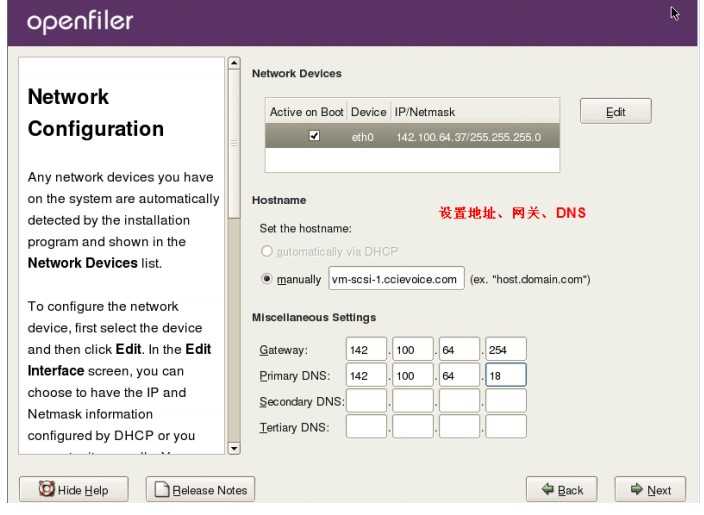

4.技术分享图片5.技术分享图片
技术分享图片技术分享图片
技术分享图片
技术分享图片
                                                                                Openfiler的基础管理
系统管理：
Openfiler在安装完成后，不需要在控制台操作，所有对Openfiler的控制都可以远程使用
Web界面进行管理。。
Openfiler的默认用户名为openfiler，密码为password

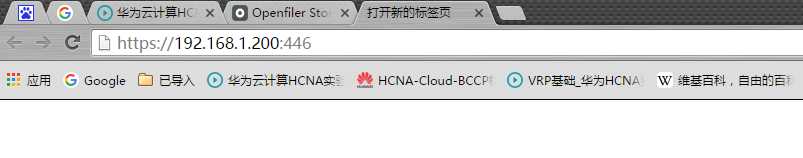

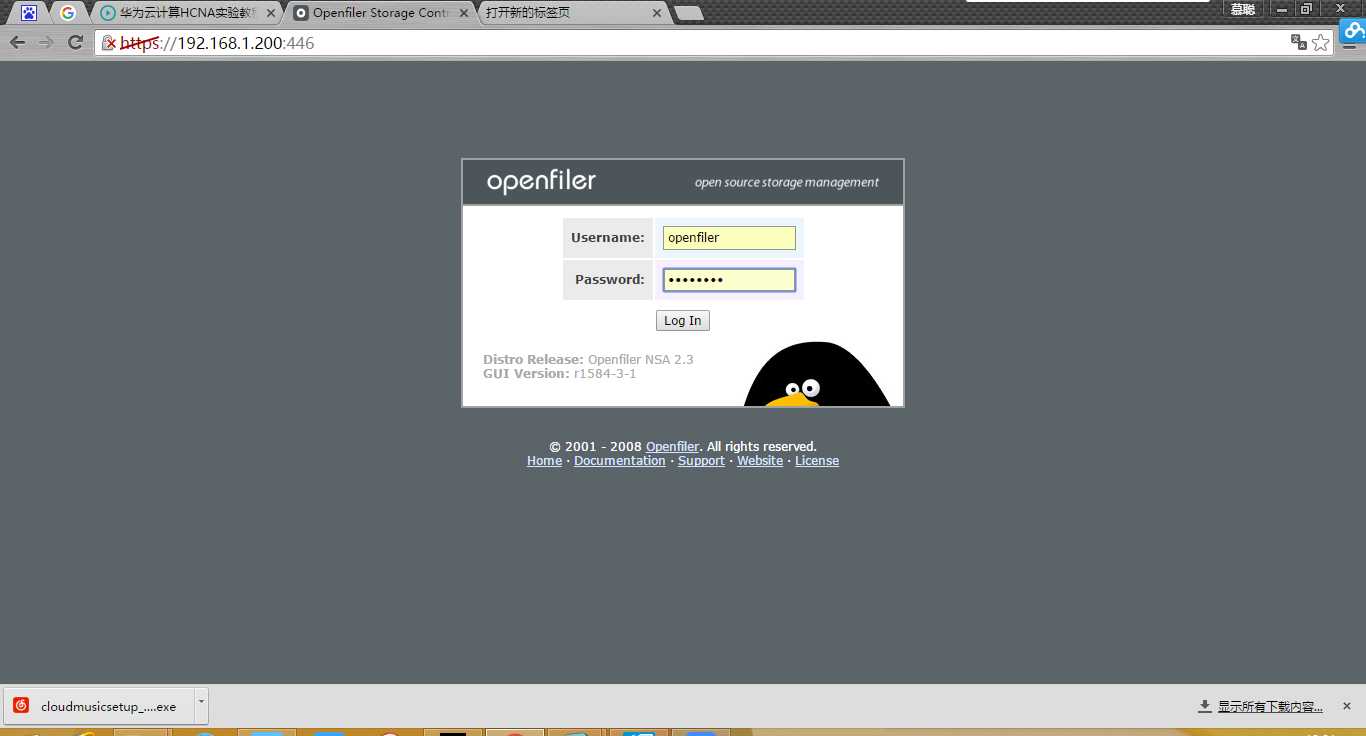

1.以https： 192.168.1.200:446,以446端口访问
技术分享图片
2.
技术分享图片

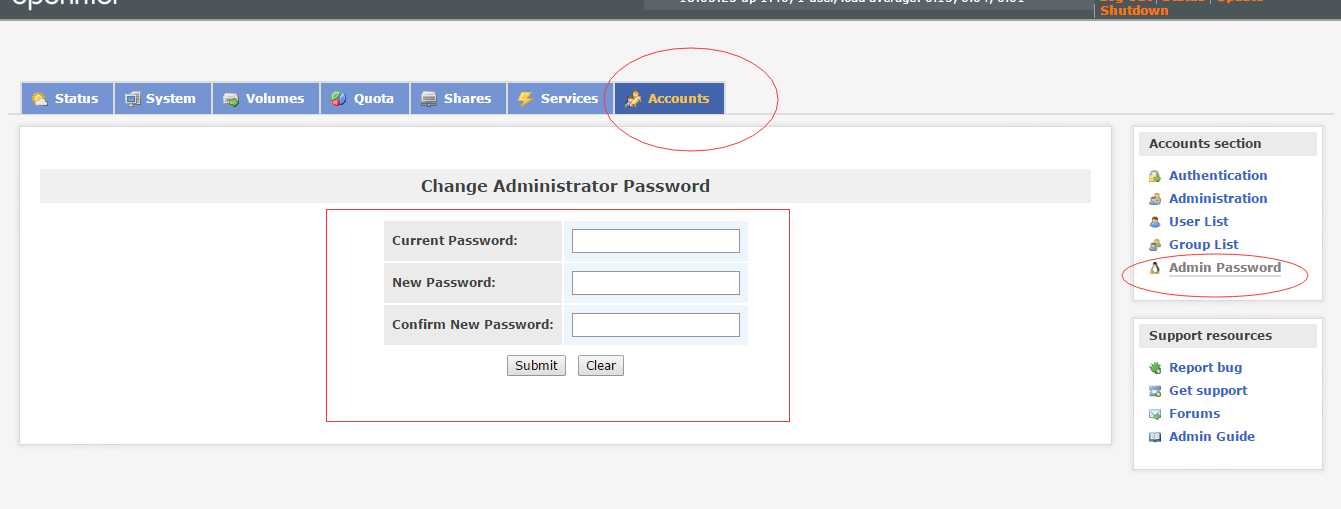

3.修改密码（修改完成后，注销重新用新密码登录）
技术分享图片

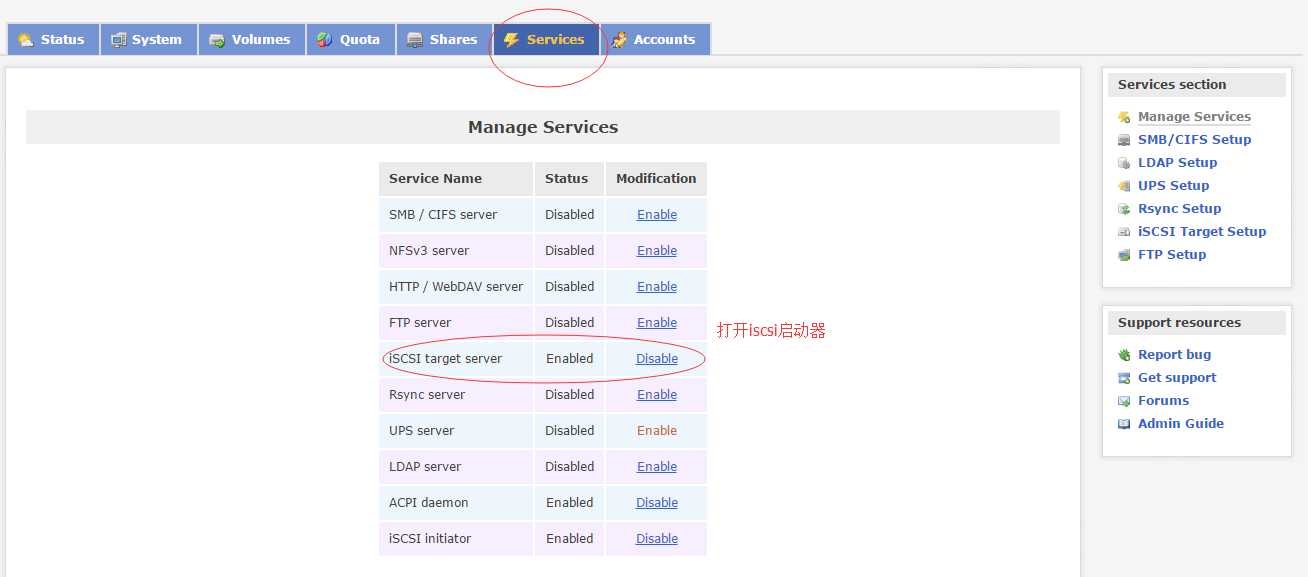

4.启动ISCSI服务
技术分享图片

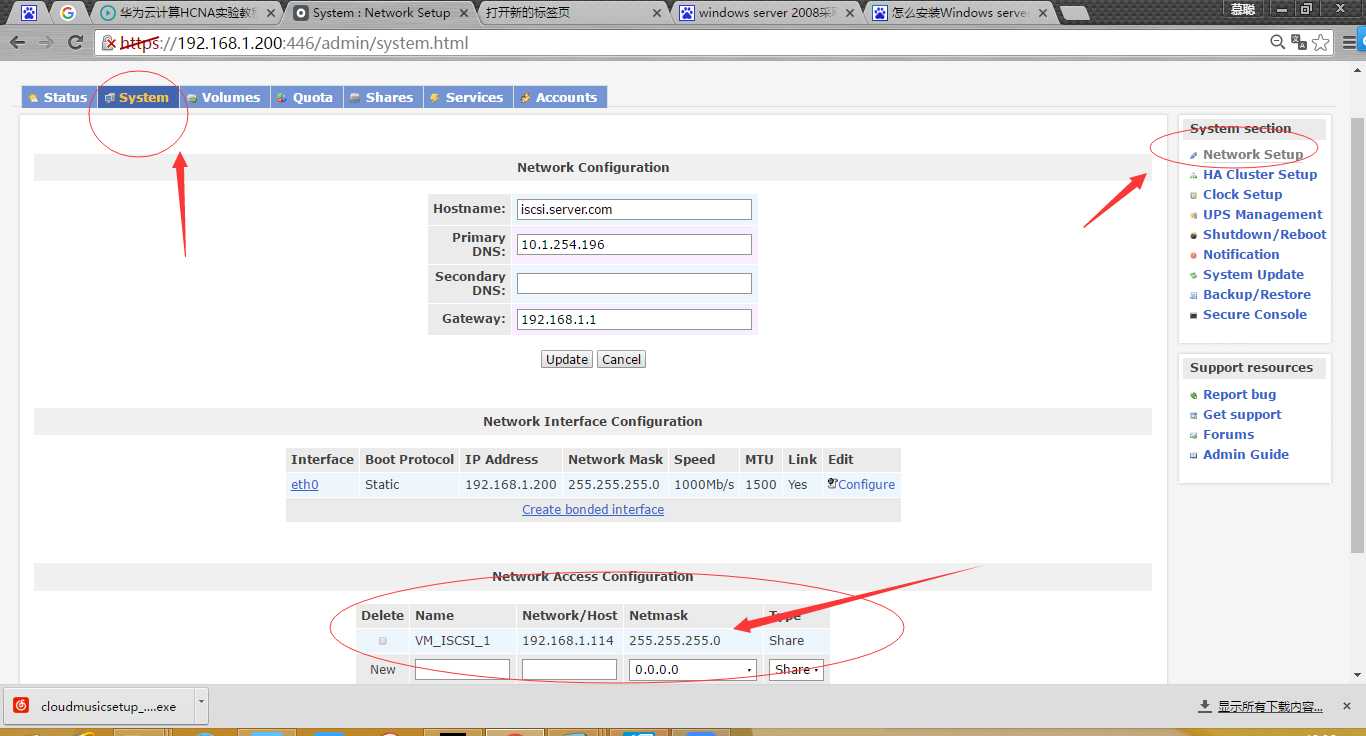

5.网络配置（设置允许使用openfiler的计算机名称和IP地址掩码 类型（share））
技术分享图片

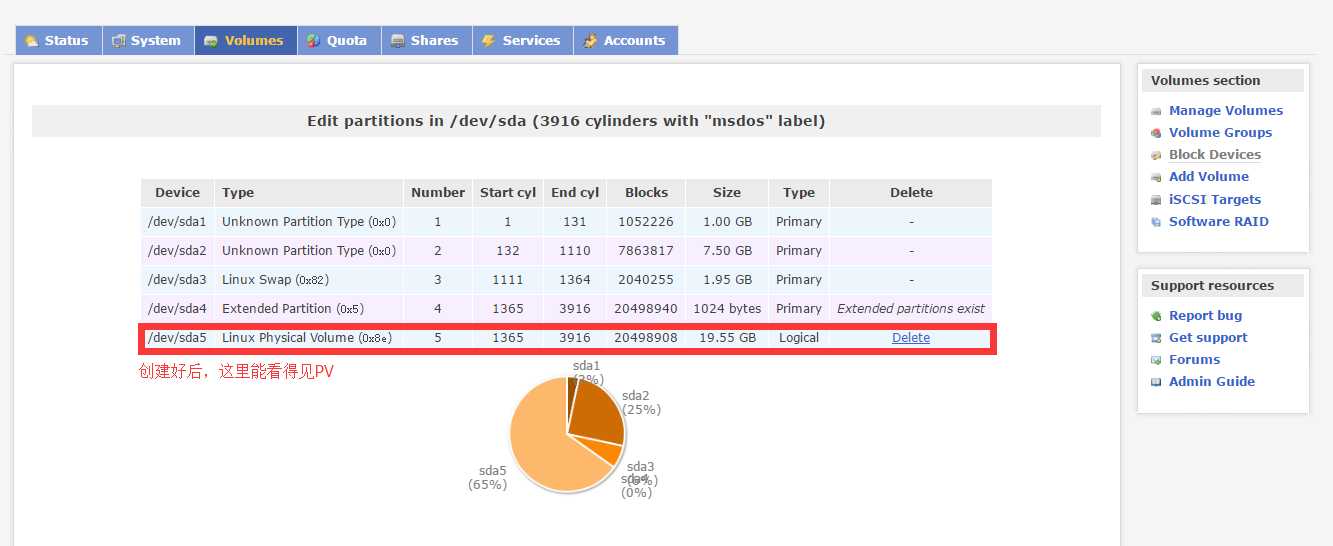

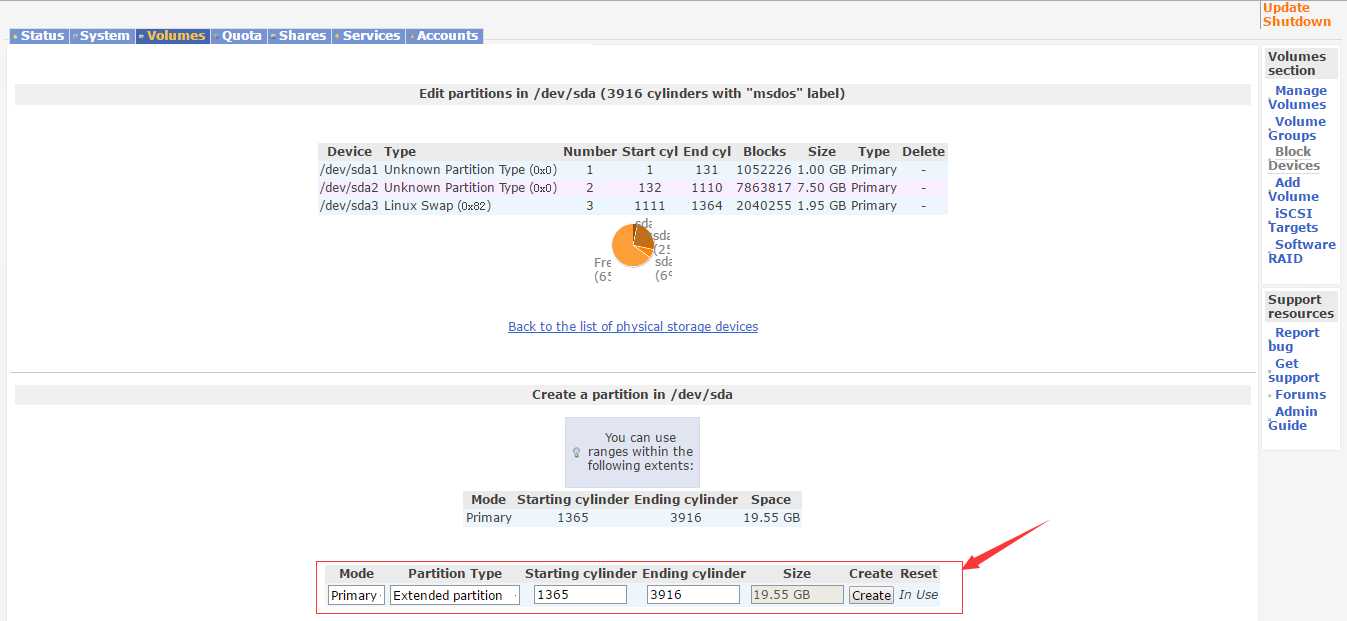

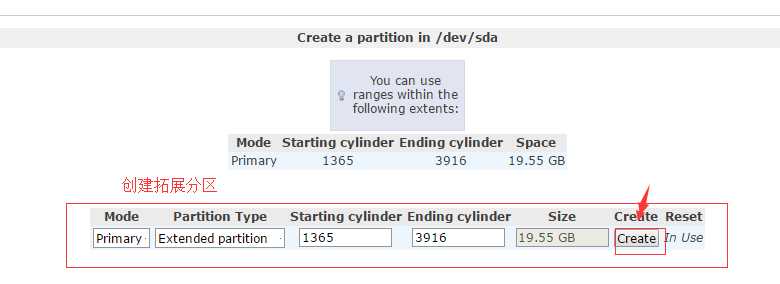

6.建立物理分区 Physical volume

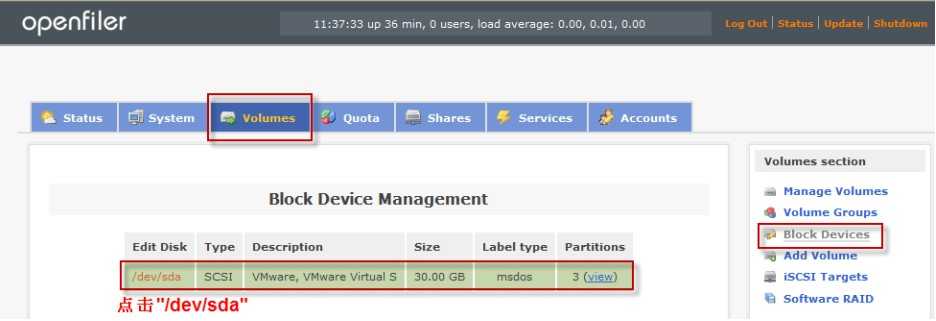

 主菜单Volumes，右侧菜单Block Devices，点击磁盘/dev/sda
 技术分享图片


技术分享图片
技术分享图片

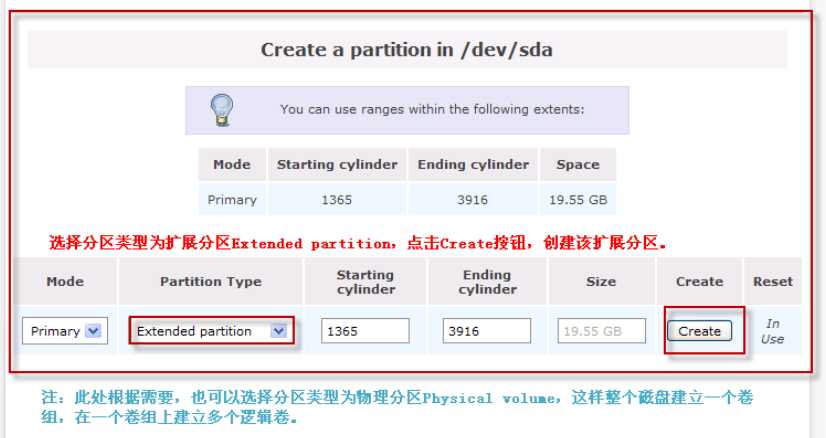

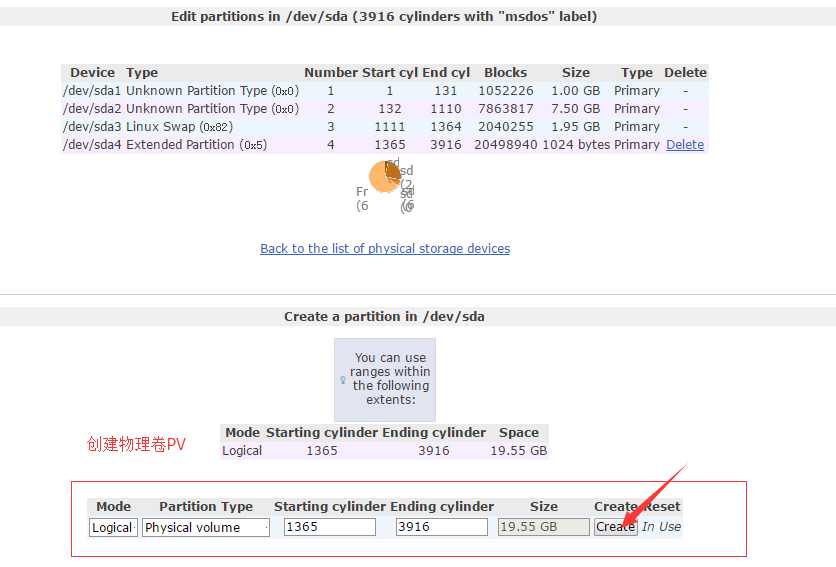

此处根据需要，也可以选择分区类型为物理分区PV，这样整个磁盘建立一个卷组，在一个卷组上建立多个逻辑卷
技术分享图片
 技术分享图片


2.
技术分享图片
技术分享图片

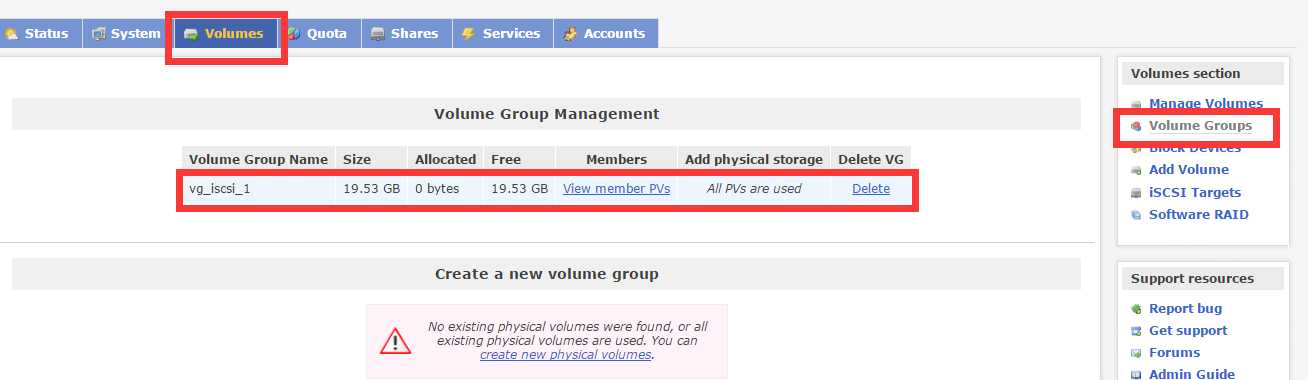

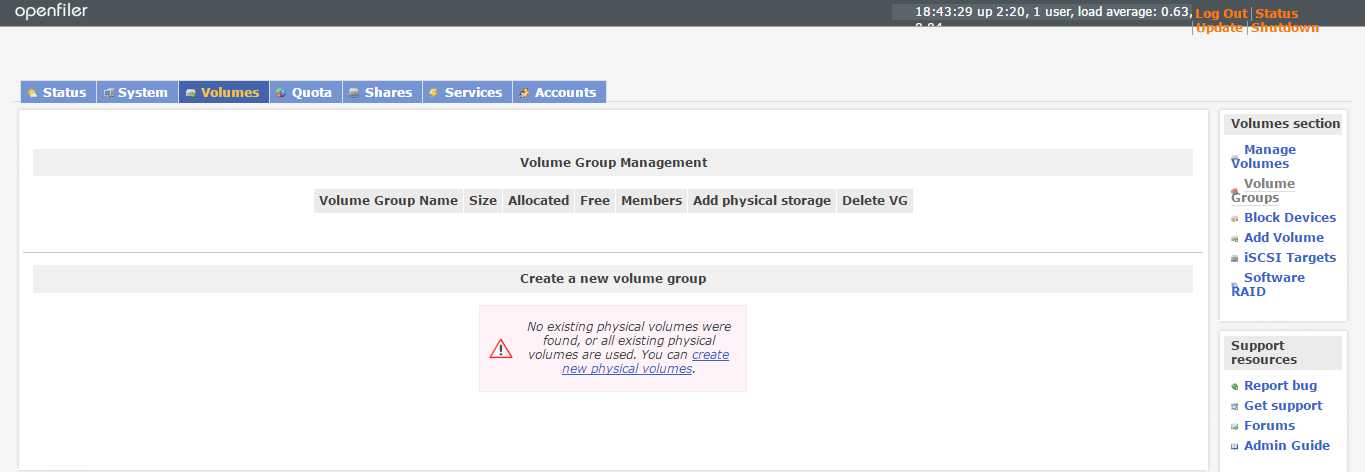

创建VG
技术分享图片

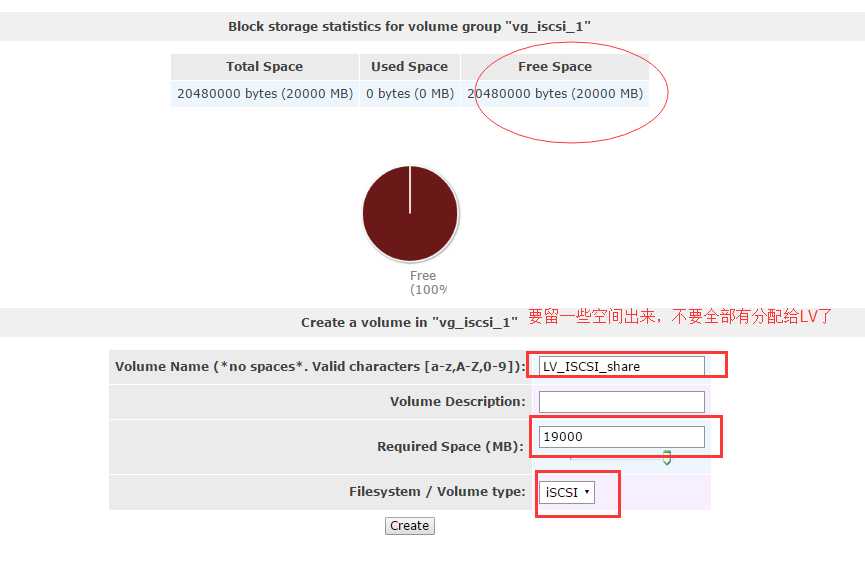

            创建逻辑卷

在Create a volume in " VOL-SCSI-1"表中，Volume Name处输入卷名称，Required Space
(MB)处输入卷大小，卷大小根据需要设置，本例中约为20GB，Filesystem / Volume type
处选择iSCSI，点击Create按钮，创建该卷。
技术分享图片

技术分享图片

                                开启iSCSI target server服务

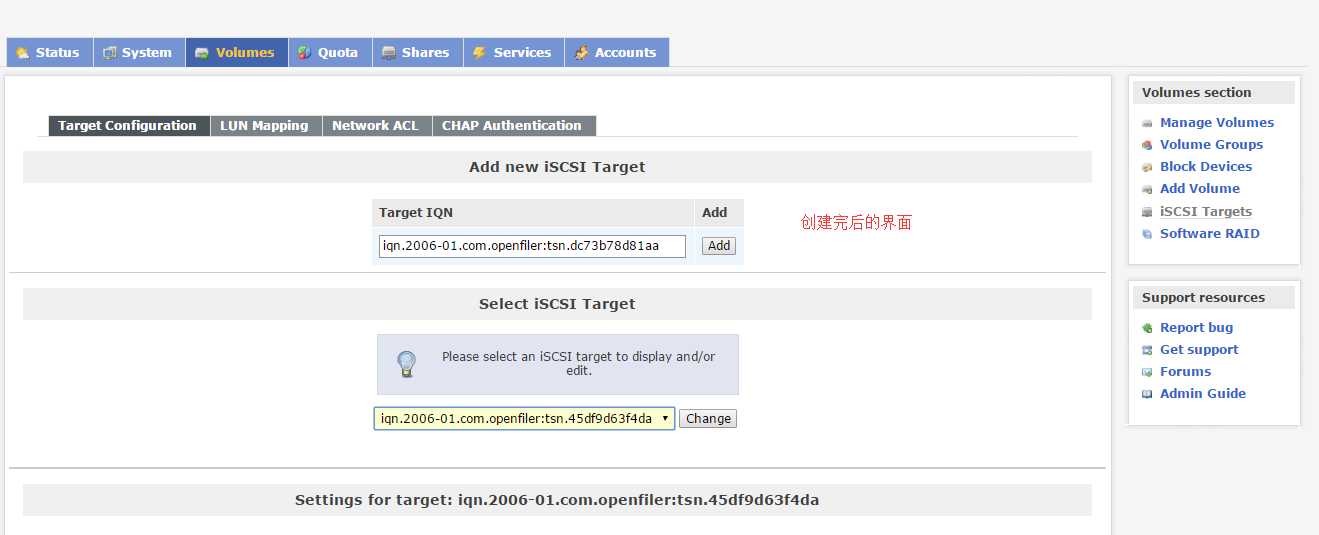

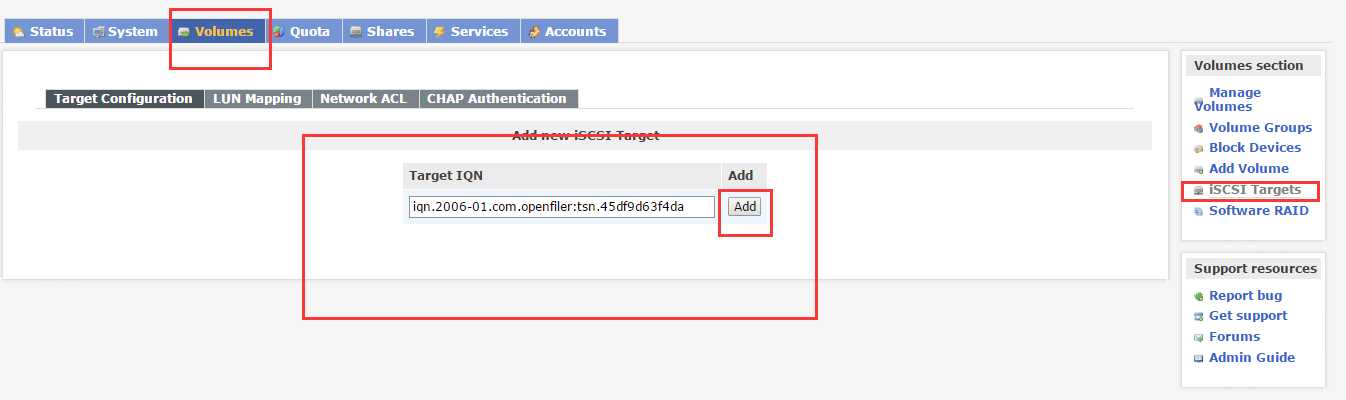

 1.点击Target Configuration，点击Add按钮，添加一个新的iSCSI Target
技术分享图片
技术分享图片

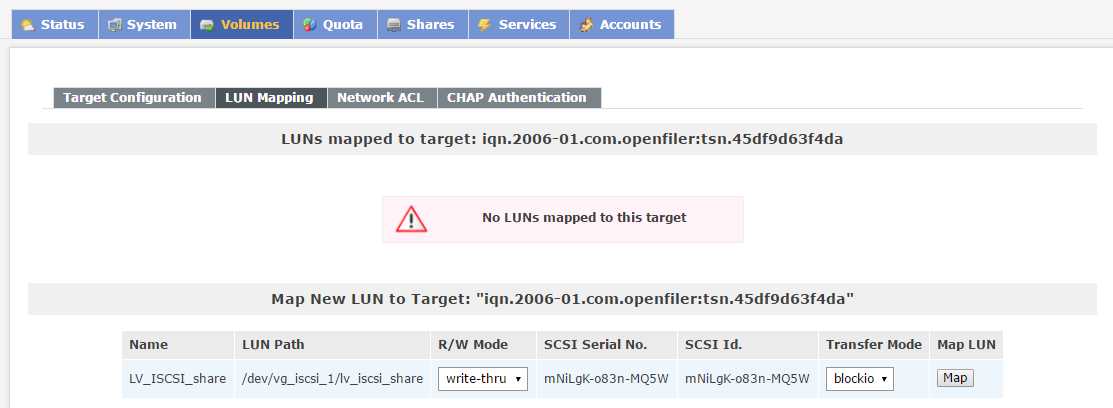

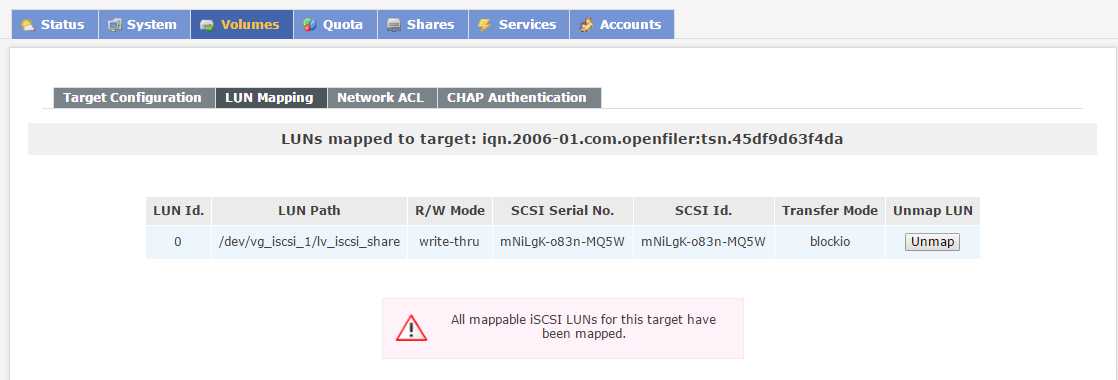

 2、点击LUN Mapping按钮，点击Map按钮，映射Target，点击以后该按钮将变为Unmap按
钮。
 技术分享图片
技术分享图片

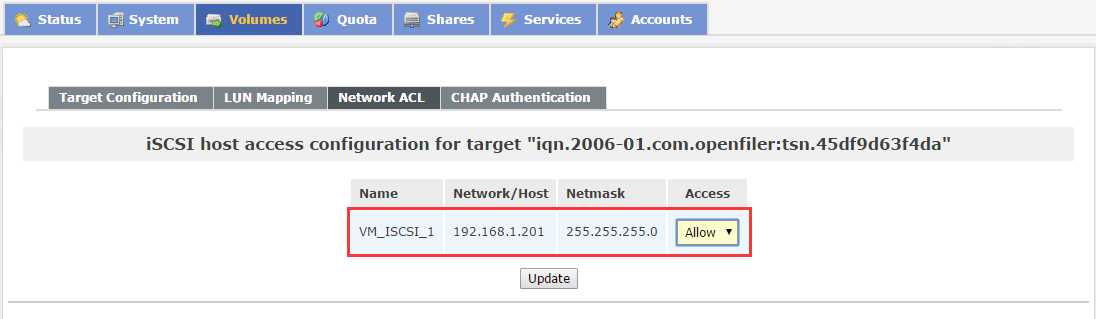

 3、点击Network ACL，Access处选择Allow，允许IP为142.100.64.0/24的计算机使用
openfiler，点击Update。
技术分享图片

！！！！！！！！！！！！！！！！！

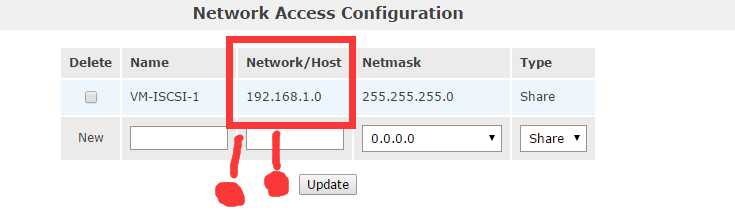

（要注意一个地方，是写网络号，不然在windows Server中是发现不了的）
技术分享图片

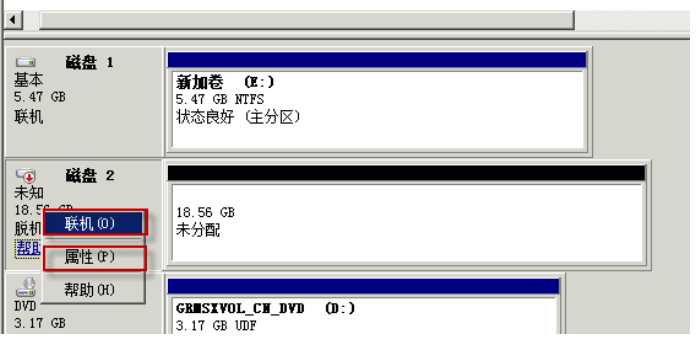

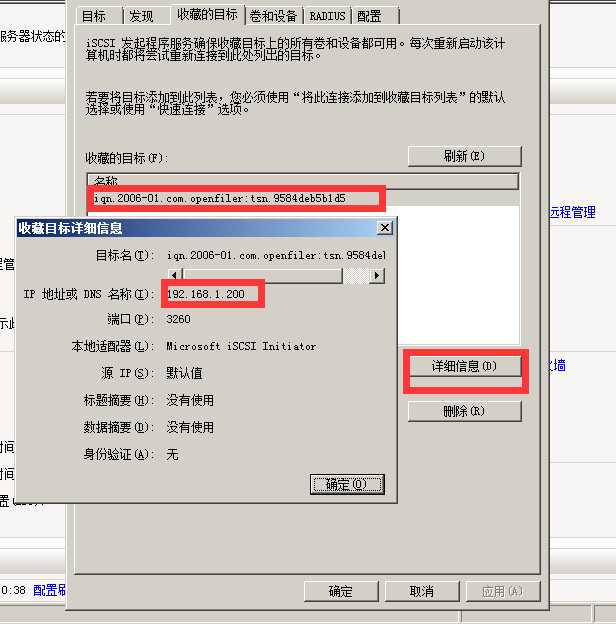

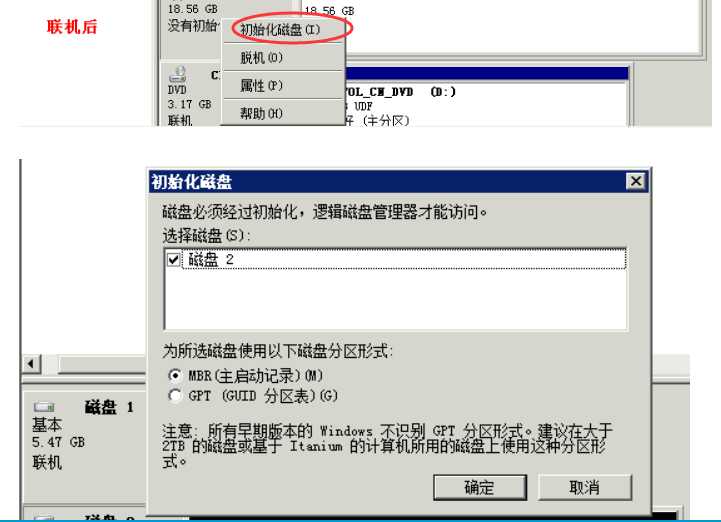

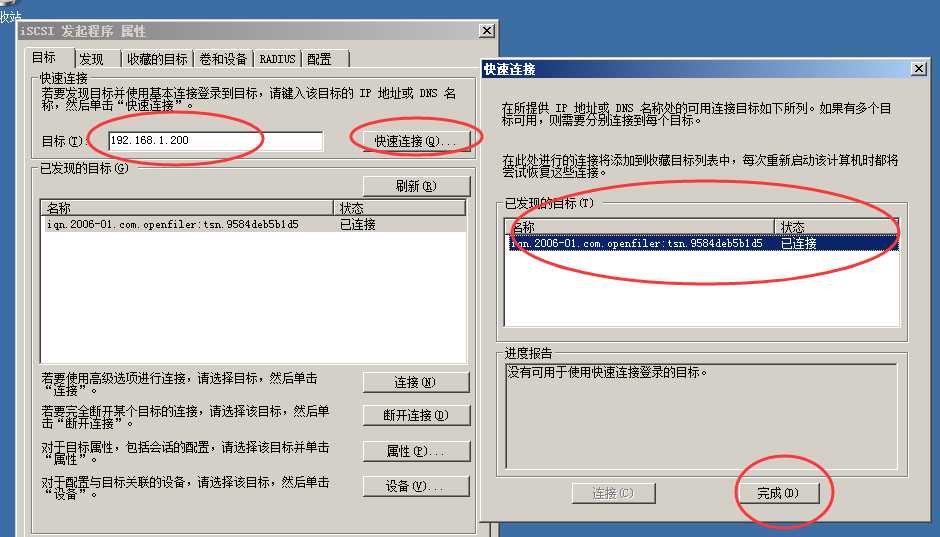

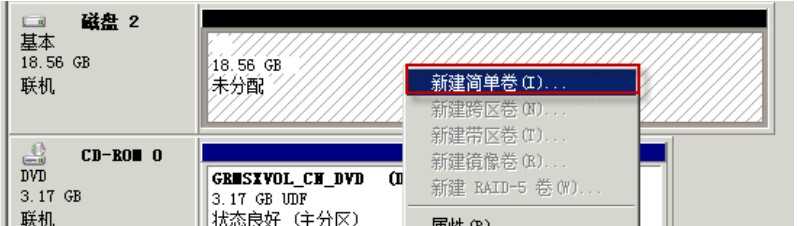

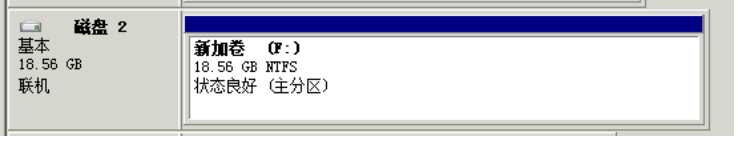

server端
技术分享图片


 技术分享图片

 技术分享图片
技术分享图片
 技术分享图片
 技术分享图片
