图线不在格点上时
（1）edit-move-----按A全选图形
（2））edit-move-----按WC框选-----右键-----移动
|
--_______________________________________________________________________________

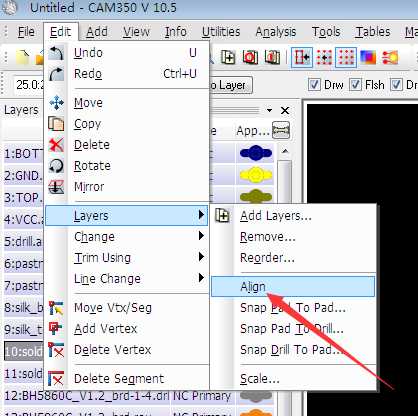

打开两个图层，然后按照上面的图示执行Align命令，这时候会提示选择对拍之目标点（将要把图层移到此处），左键选择后单击右键一次进行确定。
确定后会提示选择要移动的点，同样左键选择与前面相对应的点然后双击右键进行确认。

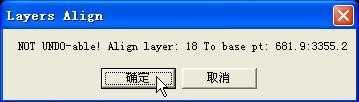

确认后弹出一个对话框，提示图层将被移动到所选之目标点上，该操作不可逆返，确定。
完成以上操作即可看到对拍后的效果，是不是已经完全对上了呢？
同样的，可以使用这个功能来对拍钻孔和分孔图。
该命令的执行对象为整个图层，无论是GERBER对GERBER、GERBER对NC还是NC对NC均有效。
