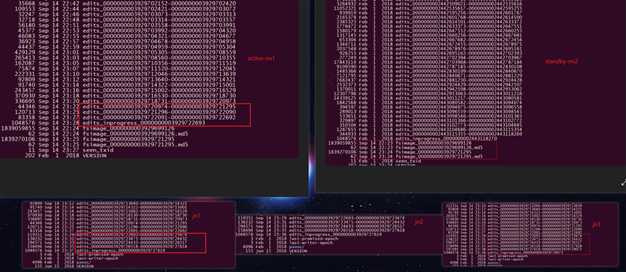

截图有先后 所以有些延迟，但是不耽误总体的理解
一般认为journalnode有2n+1台，如果大于等于n+1台成功写入，就算写入jn成功。
standby-nn 会定时拉取3台jn节点（假设有3台jn）的edits_log做合并后，再与本地的fsimage元数据镜像文件做merge操作。
当standby-nn merge完毕后，旧的fsimage不会立即删除而会保留一段时间等待被roll掉，当然版本号会比新merge的fsimage要小。与此同时standby-nn会把新merge的镜像文件推给active-nn ，active-nn旧的镜像也不会立即删除，也是等待被roll掉，新推过来的fsimage镜像也是要比旧的镜像编号要大。
更多细节会贴源码介绍
hadoop hdfs 元数据 journalnode editslog fsimage
原文：https://www.cnblogs.com/jiangxiaoxian/p/9649565.html
