Python学习笔记(matplotlib篇)--形状

Python学习笔记--形状

　　参靠视频:《Python数据可视化分析 matplotlib教程》链接：https://www.bilibili.com/video/av6989413/?p=6

所用的库及环境:

　　IDE:Pycharm

　　Python环境：python3.7

　　Matplotlib:   Matplotlib 1.11

　　Numpy：  Numpy1.15.

形状

• 前言
  • 如何在一个图形中画一个填充好的形状，比如说画一个填充好的圆形，长方形，多边形

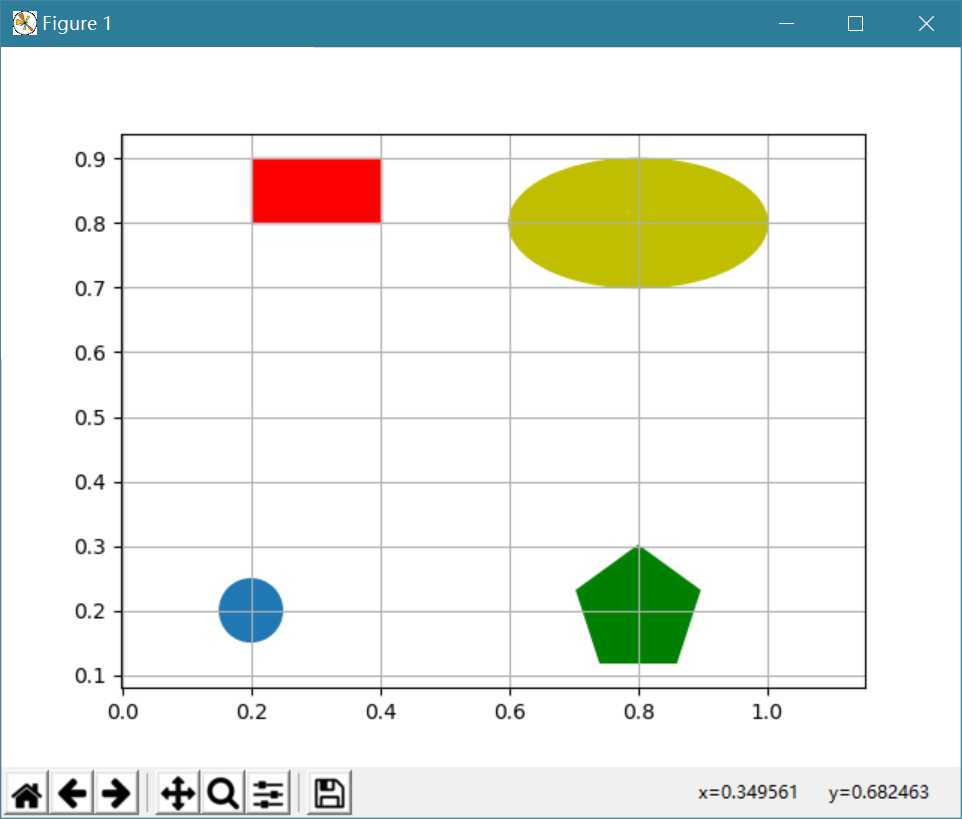

• 代码及效果图

 1 import numpy as np
 2 import matplotlib.pyplot as plt
 3 import matplotlib.patches as mpathes
 4
 5 fig,ax = plt.subplots()
 6 xy1 = np.array([0.2,0.2])
 7 xy2 = np.array([0.2,0.8])
 8 xy3 = np.array([0.8,0.2])
 9 xy4 = np.array([0.8,0.8])
10 #圆形
11 circle = mpathes.Circle(xy1,0.05)
12 ax.add_patch(circle)
13 #长方形
14 rect = mpathes.Rectangle(xy2,0.2,0.1,color=‘r‘)
15 ax.add_patch(rect)
16 #多边形
17 polygon = mpathes.RegularPolygon(xy3,5,0.1,color=‘g‘)
18 ax.add_patch(polygon)
19 #椭圆形
20 ellipse = mpathes.Ellipse(xy4,0.4,0.2,color=‘y‘)
21 ax.add_patch(ellipse)
22
23 plt.axis(‘equal‘)
24 plt.grid()
25 plt.show()

• 相关函数介绍
  • Circle()
    • 文档：https://matplotlib.org/api/_as_gen/matplotlib.patches.Circle.html#matplotlib.patches.Circle
    • 简介：在给定半径的xy=（x，y）处创建真圆
    • 属性
      • xy：圆形的中心（属性名可省略）
      • redius：圆形的半径（属性名可省略）
      • 更多属性详见文档
    • 常见问题
      • 问题：画出来的圆形不是正圆，是椭圆
      • 原因：因为在绘图时x，y轴的比例不是1:1
      • 解决方法：使用函数axis属性置位‘equal’,通过改变轴限制来设置相等的缩放
      • axis文档：https://matplotlib.org/api/_as_gen/matplotlib.pyplot.axis.html#matplotlib.pyplot.axis
  • Rectangle()
    • 文档：https://matplotlib.org/api/_as_gen/matplotlib.patches.Rectangle.html#matplotlib.patches.Rectangle
    • 简介：在x，y坐标处生成一个长方形，（x，y是长方形左下角的位置）
    • 属性
      • xy：底部和左侧的矩形坐标（属性名可省略）
      • width：矩形宽度（属性名可省略，注意高和宽的顺序，第二个是宽）
      • height：矩形高度（属性名可省略，注意高和宽的顺序，第三个是高）
      • color ：填充的颜色
      • 更多属性详见文档
  • RegularPolygon()
    • 文档：https://matplotlib.org/api/_as_gen/matplotlib.patches.RegularPolygon.html#matplotlib.patches.RegularPolygon
    • 简介：以x，y坐标生成多边形
    • 属性
      • xy：多边形的中心（属性名可省略）
      • numVertices：顶点数，或者可以叫做是边数（属性名可省略，注意位置）
      • redus：多边形半径（属性名可省略，注意位置）
      • color : 填充的颜色
      • 更多属性详见文档
  • Ellipse()
    • 文档：https://matplotlib.org/api/_as_gen/matplotlib.patches.Ellipse.html#matplotlib.patches.Ellipse
    • 简介：以xy为中心生成一个椭圆
    • 属性
      • xy：椭圆的中心
      • width：横轴的总长度，（直径）
      • height：垂直轴的总长度，（直径）
      • 更多属性详见文档
  • add_patch()
    • 文档：https://matplotlib.org/api/_as_gen/matplotlib.axes.Axes.add_patch.html#matplotlib.axes.Axes.add_patch
    • 简介：把生成图案绘制到画布上，
    • 属性
      • p：要添加图案（就是创建图案时的返回值）
• 更多绘制图案的方法请参考文档：https://matplotlib.org/api/patches_api.html?highlight=patches#module-matplotlib.patches

• 结语：

　　　　感谢matplotlib提供的文档，感谢麦子学院提供的视频教学

　　　　文章如哪里有误请联系作者QQ406802063，及时更正，感谢
