WPF 中使用附加属性,将任意 UI 元素或控件裁剪成圆形(椭圆)

时间:2018-09-22 00:10:51      阅读:58      评论:0      收藏:0      [点我收藏+]

标签:change   exce   fill   dingo   4.0   pes   white   表示   lin

原文:WPF 中使用附加属性,将任意 UI 元素或控件裁剪成圆形(椭圆)

版权声明:本作品采用知识共享署名-非商业性使用-相同方式共享 4.0 国际许可协议进行许可。欢迎转载、使用、重新发布,但务必保留文章署名吕毅(包含链接:http://blog.csdn.net/wpwalter/),不得用于商业目的,基于本文修改后的作品务必以相同的许可发布。如有任何疑问,请与我联系(walter.lv@qq.com)。 https://blog.csdn.net/WPwalter/article/details/80820818

不知从什么时候开始,头像流行使用圆形了,于是各个平台开始追逐显示圆形裁剪图像的技术。WPF 作为一个优秀的 UI 框架,当然有其内建的机制支持这种圆形裁剪。

不过,内建的机制仅支持画刷,而如果被裁剪的元素支持交互,或者拥有普通画刷无法达到的显示效果,那么就需要本文介绍的更加通用的解决方法了。


UWP 的圆形裁剪请左转参考UWP 将图片裁剪成圆形(椭圆)

WPF 的 UIElement 提供了 Clip 依赖项属性,可以使用一个 Geometry 来裁剪任意的 UIElement。由于 Geometry 几乎可以表示任意形状,这意味着我们可以才建成任意想要的样子。

于是,我们可以利用这一点,使用 EllipseGeometry 将任意 UIElement 裁剪成圆形或者椭圆形。比如,写成下面这样:

<Grid>
    <Grid.Clip>
        <EllipseGeometry Center="120 180" RadiusX="120" RadiusY="180" />
    </Grid.Clip>
    <Image Source="demo.jpg" Stretch="Fill" />
    <TextBlock Text="https://walterlv.github.io" Foreground="White" Margin="171,172,51,21"/>
</Grid>

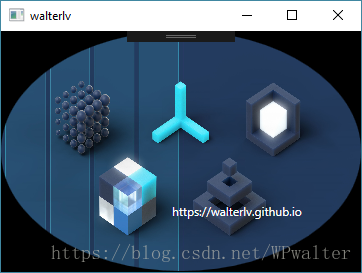

最终可以出现如下的效果。

技术分享图片

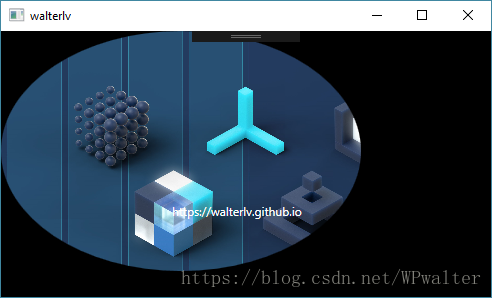

不过,稍微改变下窗口的大小,就会发现裁剪的范围不对了。因为我们写死了圆形裁剪的中心点和两个不同方向的半径(这里可不好说是长半轴还是短半轴啊)。

技术分享图片

我们需要一个可以自动修改裁剪圆形的一种机制,于是,我们想到了 Binding。为了使 XAML 的代码好看一点,我将 Binding 封装到了一个单独的类中处理,使用附加属性提供 API。

我封装好的类如下:

/// <summary>
/// 提供将任意控件裁剪为圆形或椭圆的附加属性。
/// </summary>
public static class EllipseClipper
{
    /// <summary>
    /// 标识 IsClipping 的附加属性。
    /// </summary>
    public static readonly DependencyProperty IsClippingProperty = DependencyProperty.RegisterAttached(
        "IsClipping", typeof(bool), typeof(EllipseClipper), new PropertyMetadata(false, OnIsClippingChanged));

    public static void SetIsClipping(DependencyObject element, bool value)
        => element.SetValue(IsClippingProperty, value);

    public static bool GetIsClipping(DependencyObject element)
        => (bool) element.GetValue(IsClippingProperty);

    private static void OnIsClippingChanged(DependencyObject d, DependencyPropertyChangedEventArgs e)
    {
        var source = (UIElement) d;
        if (e.NewValue is false)
        {
            // 如果 IsClipping 附加属性被设置为 false,则清除 UIElement.Clip 属性。
            source.ClearValue(UIElement.ClipProperty);
            return;
        }

        // 如果 UIElement.Clip 属性被用作其他用途,则抛出异常说明问题所在。
        var ellipse = source.Clip as EllipseGeometry;
        if (source.Clip != null && ellipse == null)
        {
            throw new InvalidOperationException(
                $"{typeof(EllipseClipper).FullName}.{IsClippingProperty.Name} " +
                $"is using {source.GetType().FullName}.{UIElement.ClipProperty.Name} " +
                "for clipping, dont use this property manually.");
        }

        // 使用 UIElement.Clip 属性。
        ellipse = ellipse ?? new EllipseGeometry();
        source.Clip = ellipse;

        // 使用绑定来根据控件的宽高更新椭圆裁剪范围。
        var xBinding = new Binding(FrameworkElement.ActualWidthProperty.Name)
        {
            Source = source,
            Mode = BindingMode.OneWay,
            Converter = new HalfConverter(),
        };
        var yBinding = new Binding(FrameworkElement.ActualHeightProperty.Name)
        {
            Source = source,
            Mode = BindingMode.OneWay,
            Converter = new HalfConverter(),
        };
        var xyBinding = new MultiBinding
        {
            Converter = new SizeToClipCenterConverter(),
        };
        xyBinding.Bindings.Add(xBinding);
        xyBinding.Bindings.Add(yBinding);
        BindingOperations.SetBinding(ellipse, EllipseGeometry.RadiusXProperty, xBinding);
        BindingOperations.SetBinding(ellipse, EllipseGeometry.RadiusYProperty, yBinding);
        BindingOperations.SetBinding(ellipse, EllipseGeometry.CenterProperty, xyBinding);
    }

    private sealed class SizeToClipCenterConverter : IMultiValueConverter
    {
        public object Convert(object[] values, Type targetType, object parameter, CultureInfo culture)
            => new Point((double) values[0], (double) values[1]);

        public object[] ConvertBack(object value, Type[] targetTypes, object parameter, CultureInfo culture)
            => throw new NotSupportedException();
    }

    private sealed class HalfConverter : IValueConverter
    {
        public object Convert(object value, Type targetType, object parameter, CultureInfo culture)
            => (double) value / 2;

        public object ConvertBack(object value, Type targetType, object parameter, CultureInfo culture)
            => throw new NotSupportedException();
    }
}

在 XAML 中只需要很简单的一个属性赋值即可达到圆形或椭圆形裁剪。

<Grid local:EllipseClipper.IsClipping="True">
    <Image Source="fluentdesign-app-header.jpg" Stretch="Fill" />
    <TextBlock Text="https://walterlv.github.io" Foreground="White" Margin="171,172,51,21"/>
</Grid>

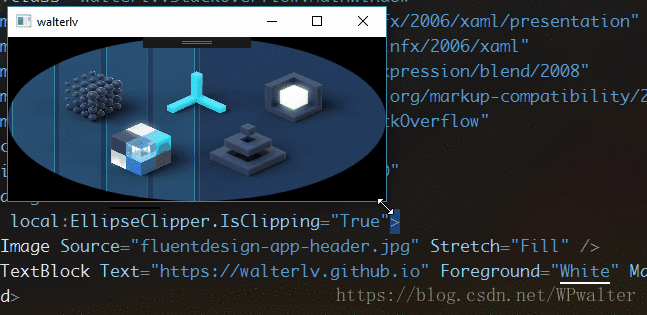

而且才控件的大小改变的时候也能够正常更新裁剪范围。

技术分享图片

这篇博客的核心代码我也贴在了 StackOverflow 上:c# - WPF displaying a gif in an ellipse - Stack Overflow
