脉冲经过高通和低通滤波器后的波形

时间:2018-09-27 21:22:16      阅读:566      评论:0      收藏:0      [点我收藏+]

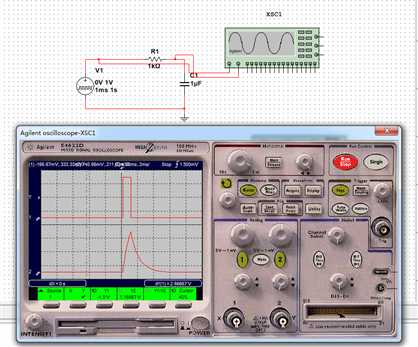

当一个脉冲通过一个低通RC电路时,它的波形为:

技术分享图片

R上电压波形+C上电压波形=总电压波形

根据总电压波形和电容上波形可求出电阻上波形,为什么会是这样?

当0-1V跳变,电容开始充电,后面开始放电。

技术分享图片

开始电压变化为无穷大,后电压变化为0,所以开始很大,也就是充电快,后面下降。也是凸函数。

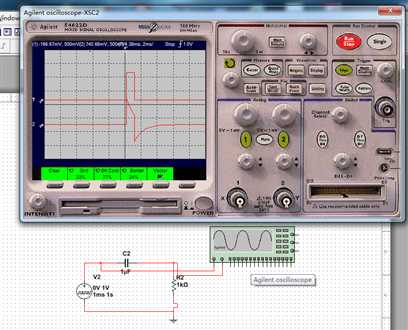

当一个脉冲通过一个高通RC电路时,它的波形为:

技术分享图片

当0-1V跳变,电容开始充电,后面开始放电。



脉冲经过高通和低通滤波器后的波形
