【数字电路】第二章 逻辑代数

时间:2018-10-14 12:35:02      阅读:233      评论:0      收藏:0      [点我收藏+]

注:截图来源老师的ppt

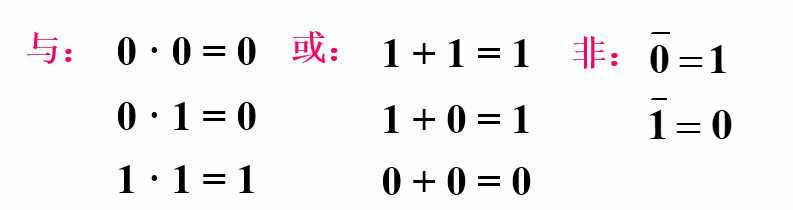

1. 常量之间的关系

技术分享图片

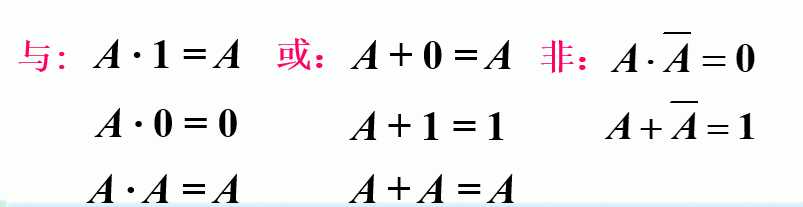

2. 变量和常量在,变量和变量之间关系

技术分享图片

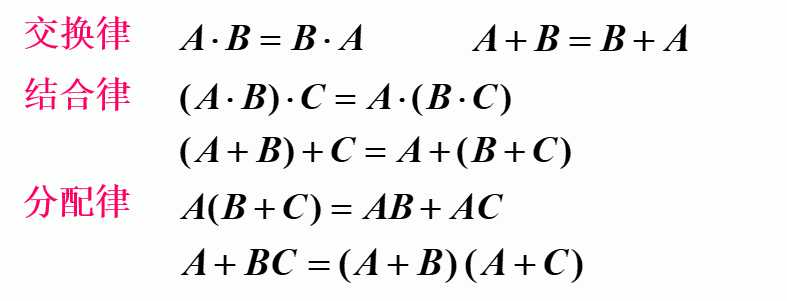

3. 与普通代数相似的定理(交换律,结合律,分配律)

技术分享图片

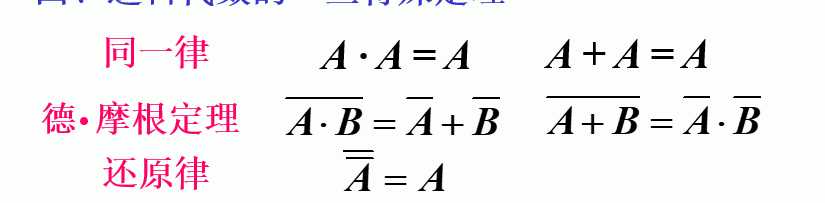

4. 逻辑代数的一些特殊定理(同一律。德·摩根定理)

技术分享图片




5. 关于等式的三个原则(代入规则,反演规则,对偶规则)

代入规则:等式中某一变量都代之以一个逻辑函数,则等式仍然成立

反演规则:将Y 式中“.”换成“+”,“+”换成“.”

    “0”换成“1”,“1”换成“0”
    原变量换成反变量,反变量换成原变量

对偶规则:将 Y 中“. ”换成“+”,“+”换成“.”

     “0” 换成“1”,“1”换成“0”


6. 若干常用公式

技术分享图片

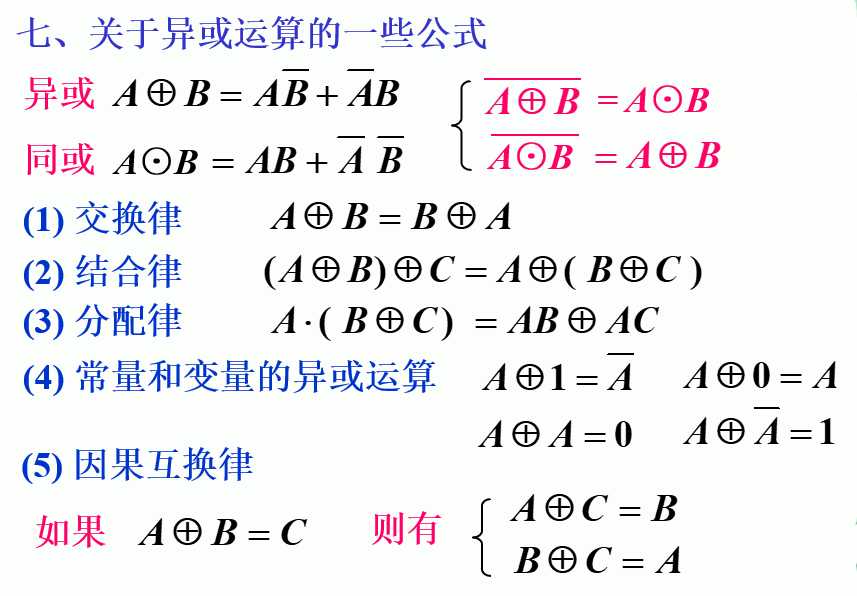

7. 关于异或运算的一些公式(异或,同或)

技术分享图片
