*时钟极性和相位
BCM538X / BCM5396用于根据以下标准发送/接收SPI数据：
?时钟极性（CPOL）= 0或1 ；
?时钟相位（CPHA）= 1 ；

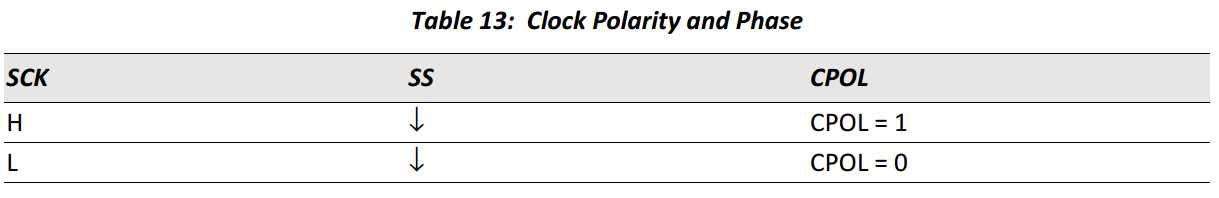

CPOL由SS在空闲状态下从高电平变为低电平时SCK的值确定。
这些参数在BCM538X / BCM5396上不可编程。 外部SPI器件需要与BCM538X / BCM5396的参数保持一致才能正常通信。
时钟极性 (CPOL)- 如果此参数为1，则SCK相对于主设备的内部移位时钟反转。 如果此参数为0，则SCK空闲状态为低。 如果CPOL = 1，则SCK空闲状态为高。

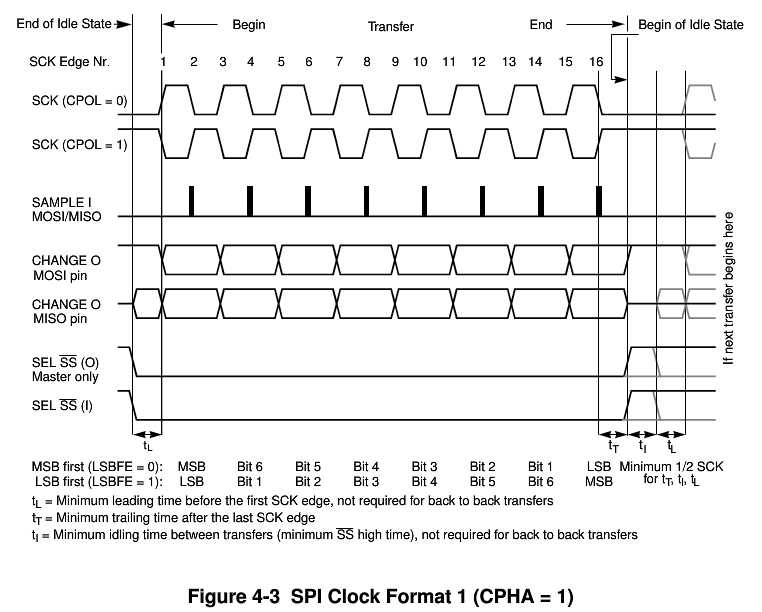

时钟相位 (CPHA)- 如果此参数为1，则SCK相对于主机的内部移位时钟相移180°。 假设CPOL = 0，则如果此参数为0，则数据在SCK上升沿锁定。 如果此参数为1，则数据在SCK下降沿锁定。 如果CPOL = 1，则与CPOL=0相反。

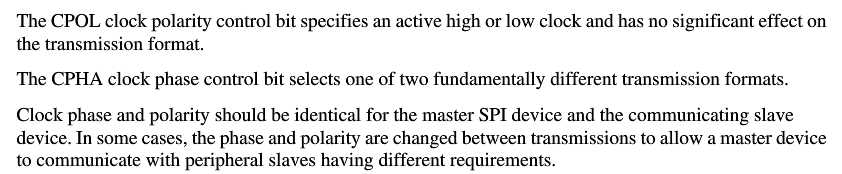

有关CPOL和CPHA的信息，请参阅Motorola?SPI接口规范。

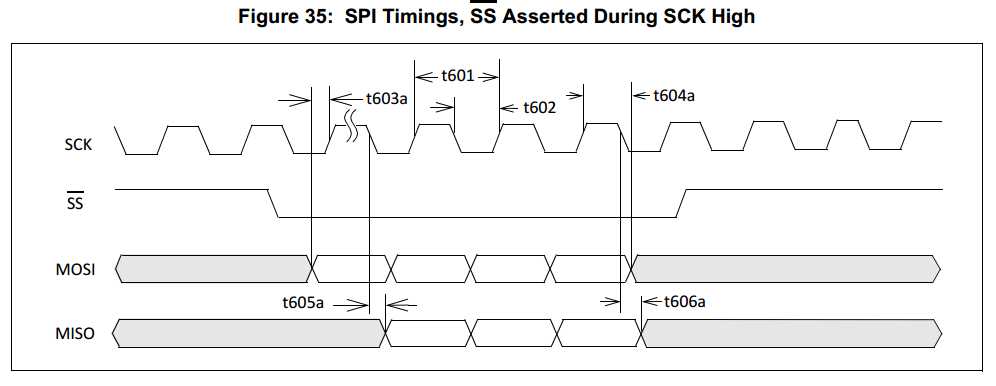

*BCM5396采样边沿
SS由0到1时，SCLK=1，故CPOL=1;同时BCM的CPHA固定为1；因而，是SCLK的上升沿进行采样；

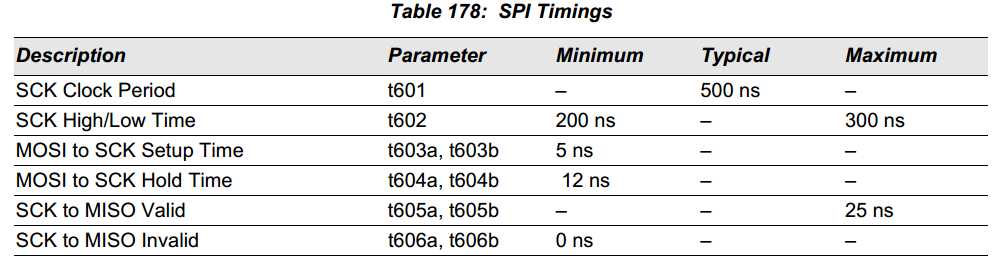

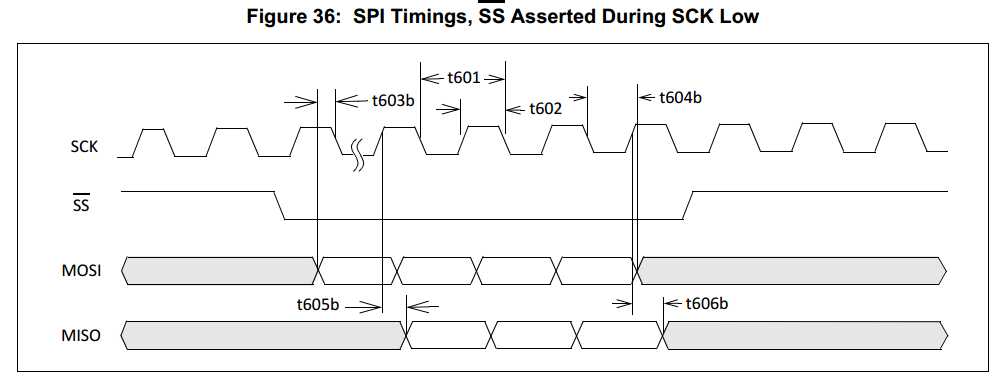

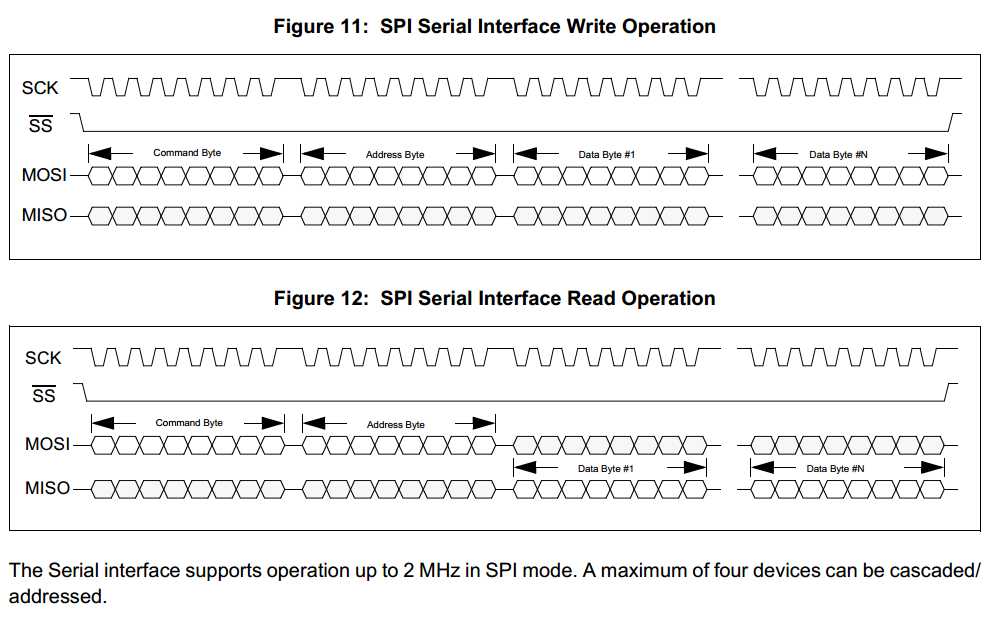

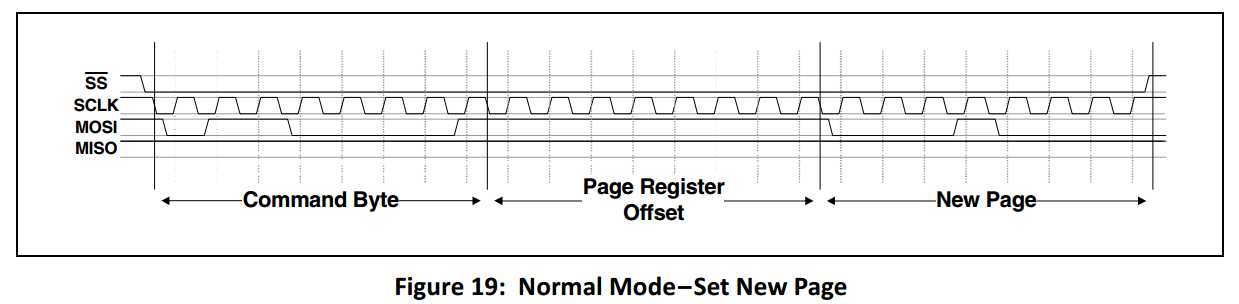

*BCM5396操作时序：
