SolidWorks学习笔记(一)

时间:2018-11-09 22:45:42      阅读:479      评论:0      收藏:0      [点我收藏+]

一、草图绘制

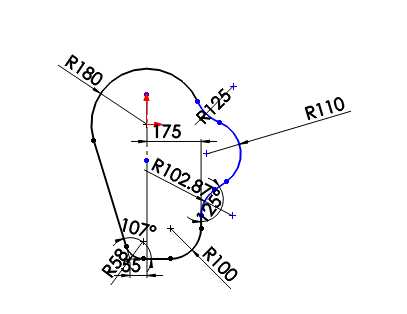

1.简单命令

技术分享图片

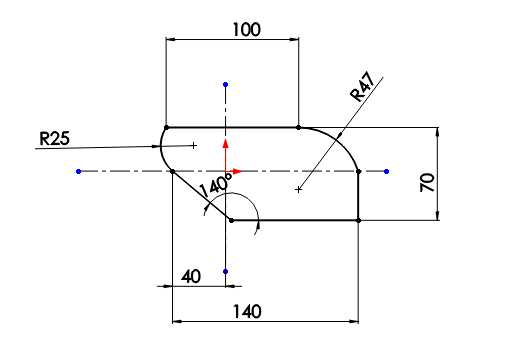

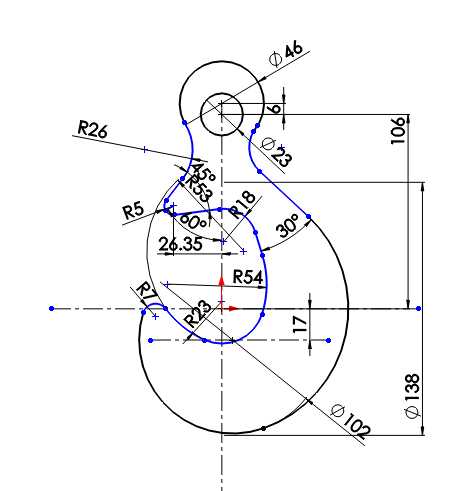

  先直线后圆弧,几何约束、尺寸标定

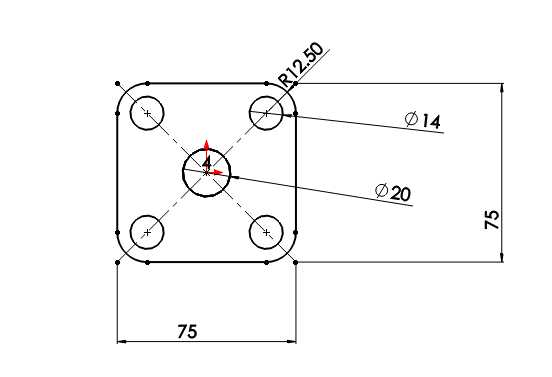

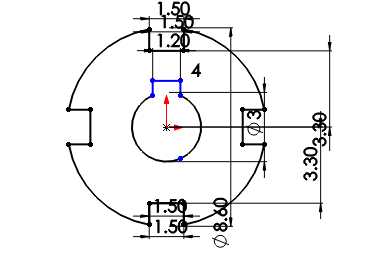

2.圆周阵列

技术分享图片

3.几何关系——对称

技术分享图片

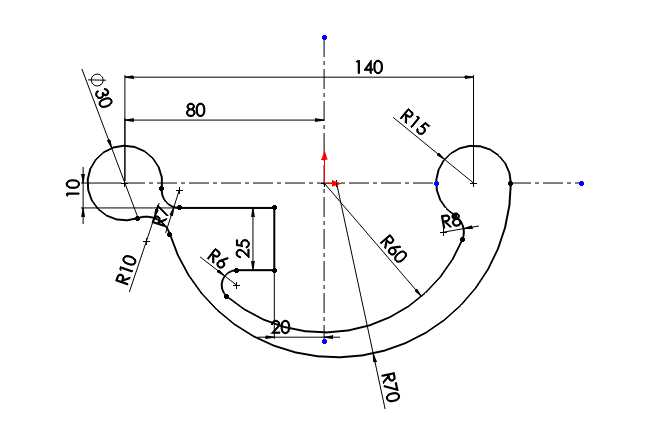

  添加几何约束:圆弧相等、关于竖直中心线的对称

4.捕捉圆心

技术分享图片

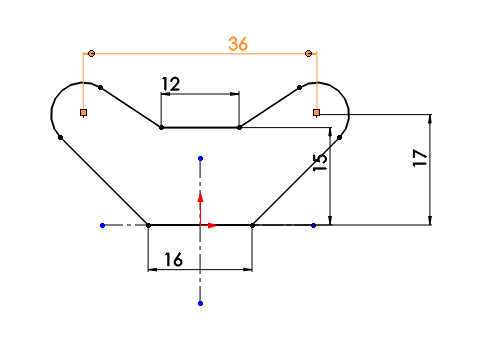

5.尺寸锁定,有圆弧的,先直后圆

技术分享图片



 6.

技术分享图片

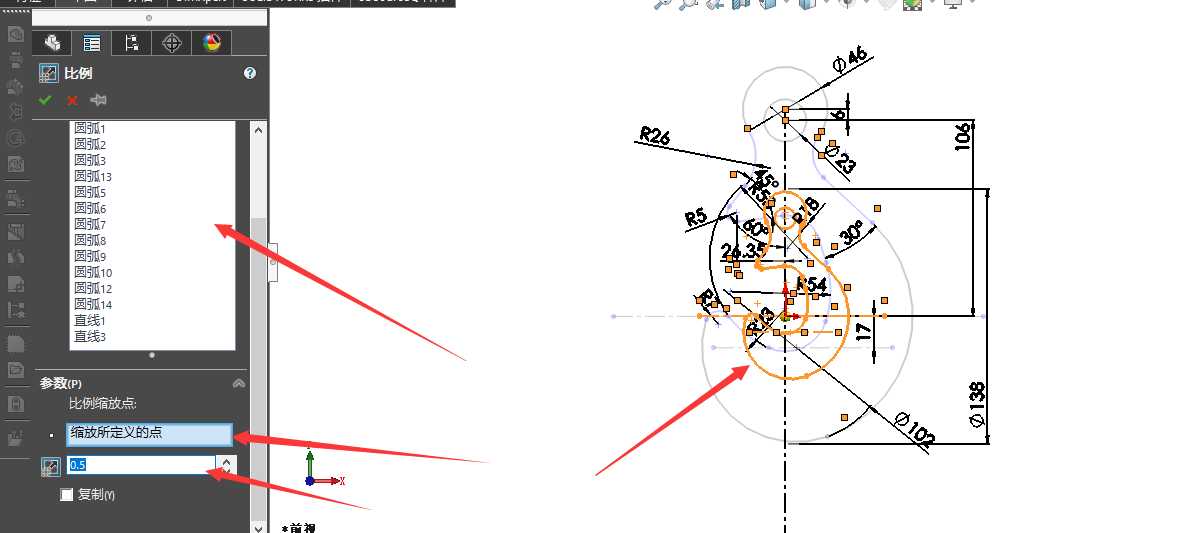

7.草图缩放


技术分享图片

技术分享图片



二、有限元结构分析及振动分析实例

1.零件结构分析

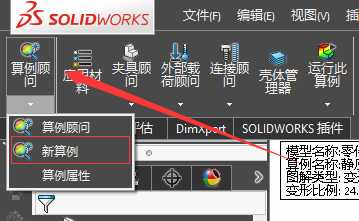

  激活simulation插件、打开模型文件,新建分析算例

技术分享图片

  应用材料

技术分享图片

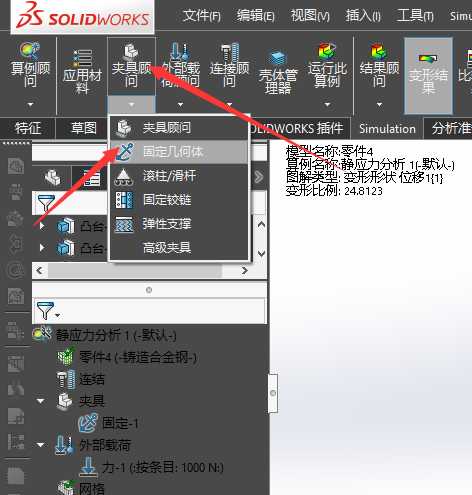

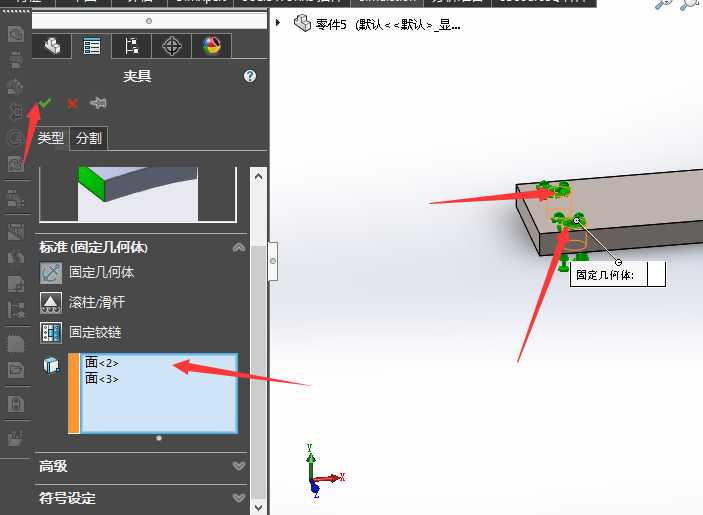

  添加夹具,选择三个表面完成夹具添加

技术分享图片

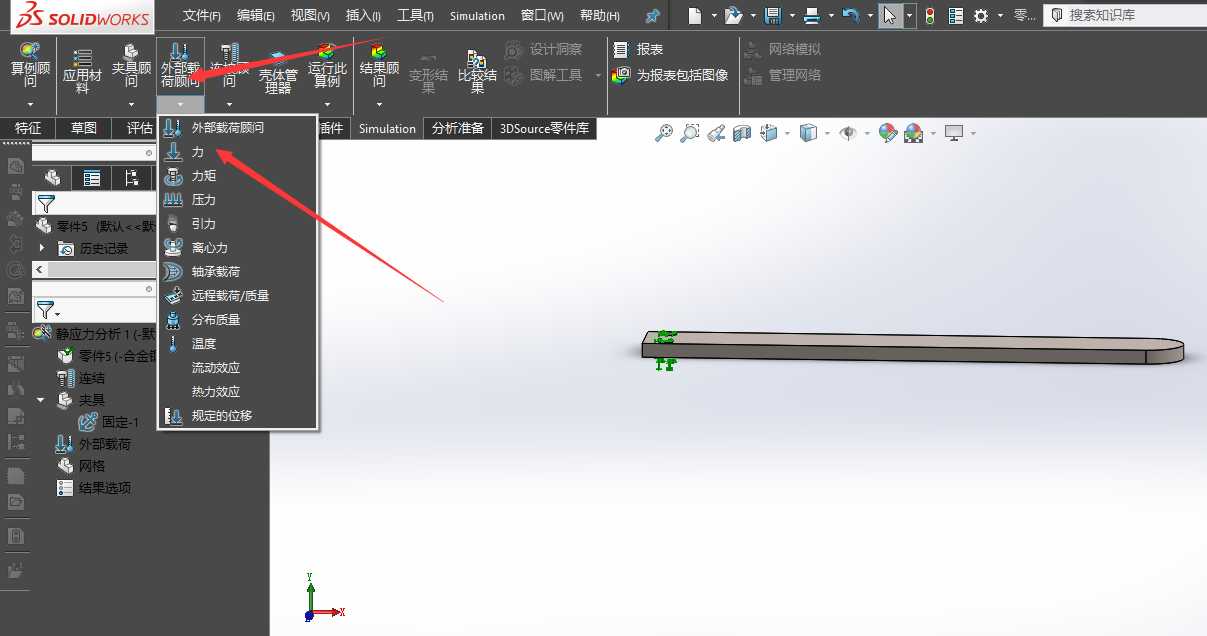

  添加外部载荷,力、大小、法向

技术分享图片

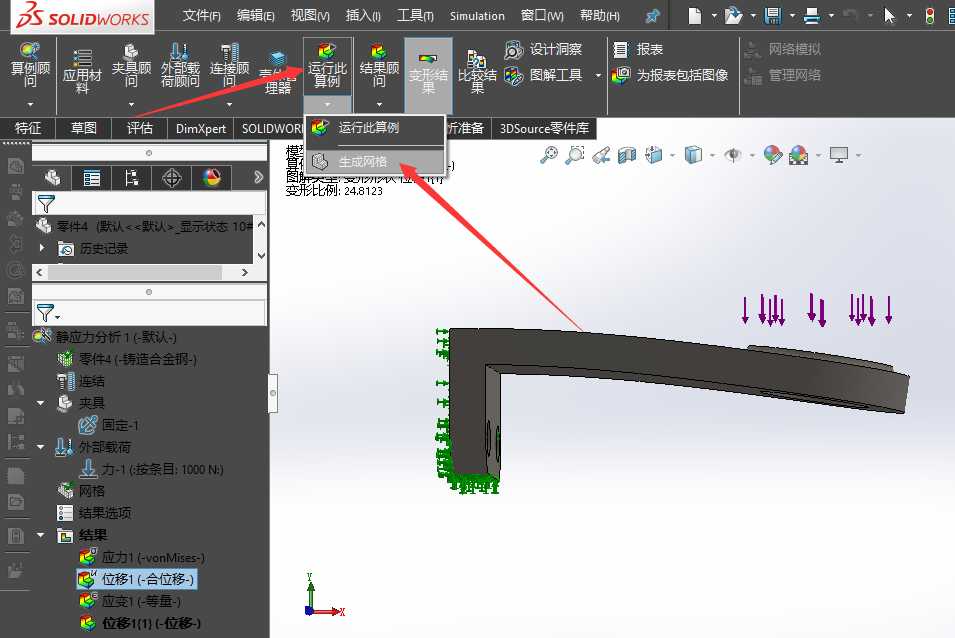

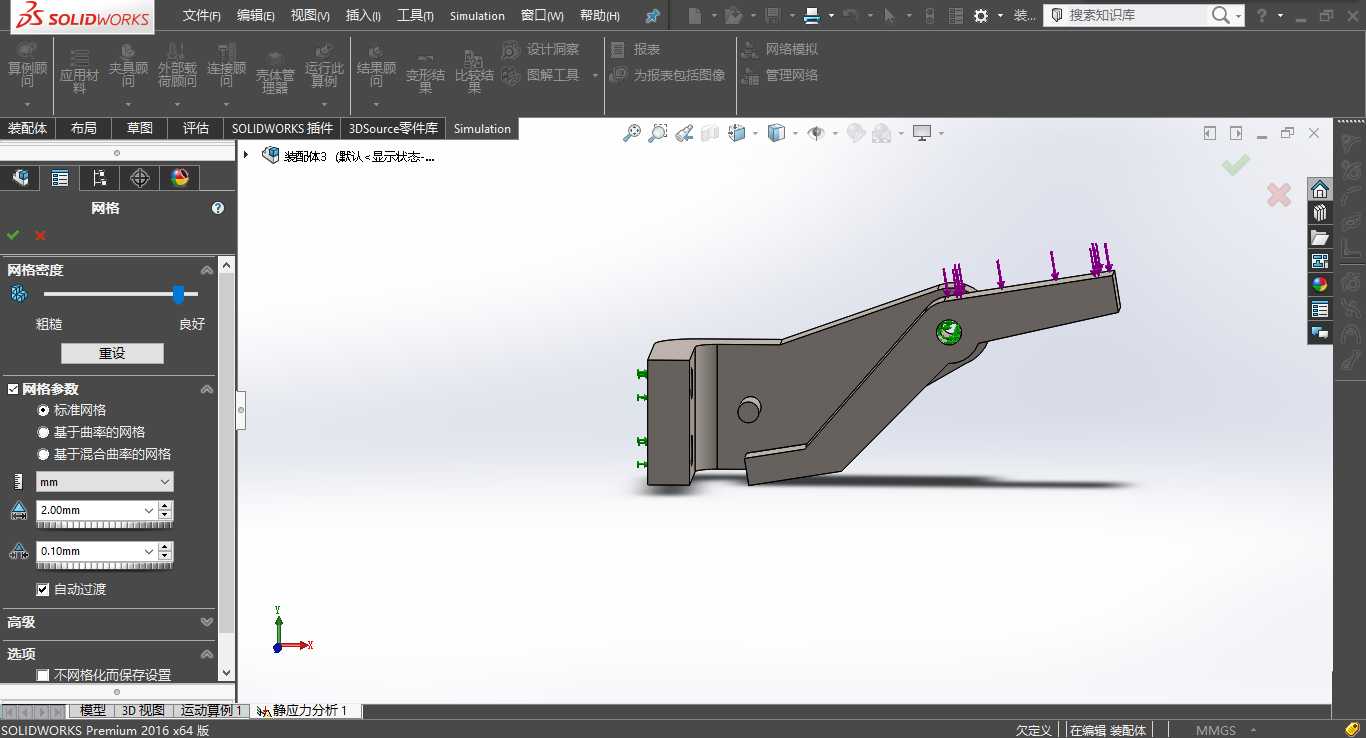

  生成网络

技术分享图片

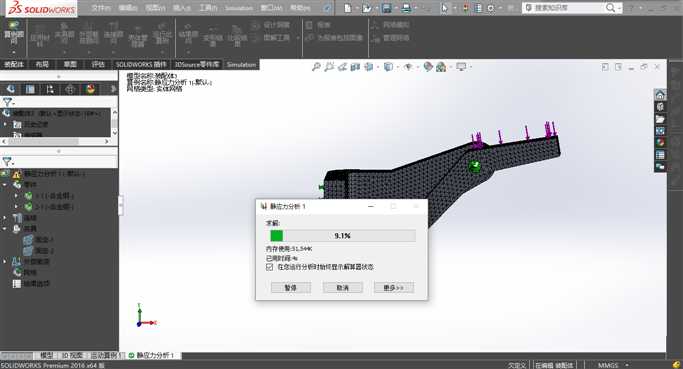

  运行算例

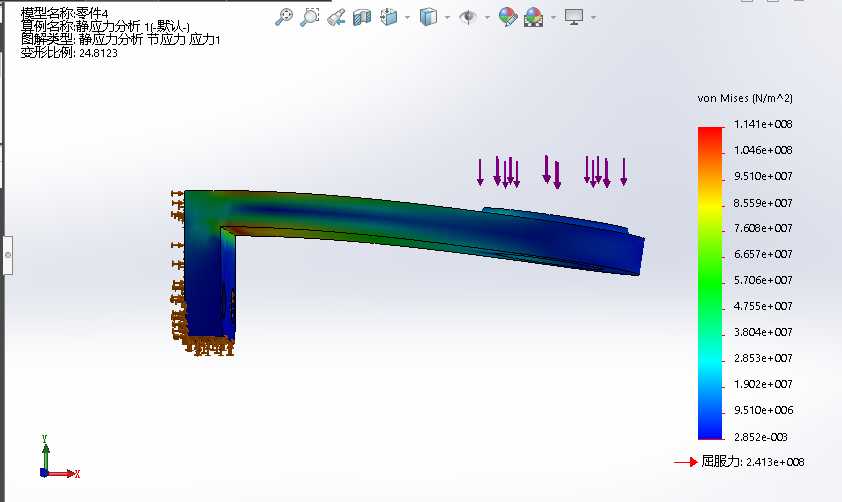

    查看结果

技术分享图片



 技术分享图片

三、装配件结构分析

1.在装配体中新建算例

2.应用材料——合金钢

3.定义接触、夹具、定义载荷、划分网格

技术分享图片

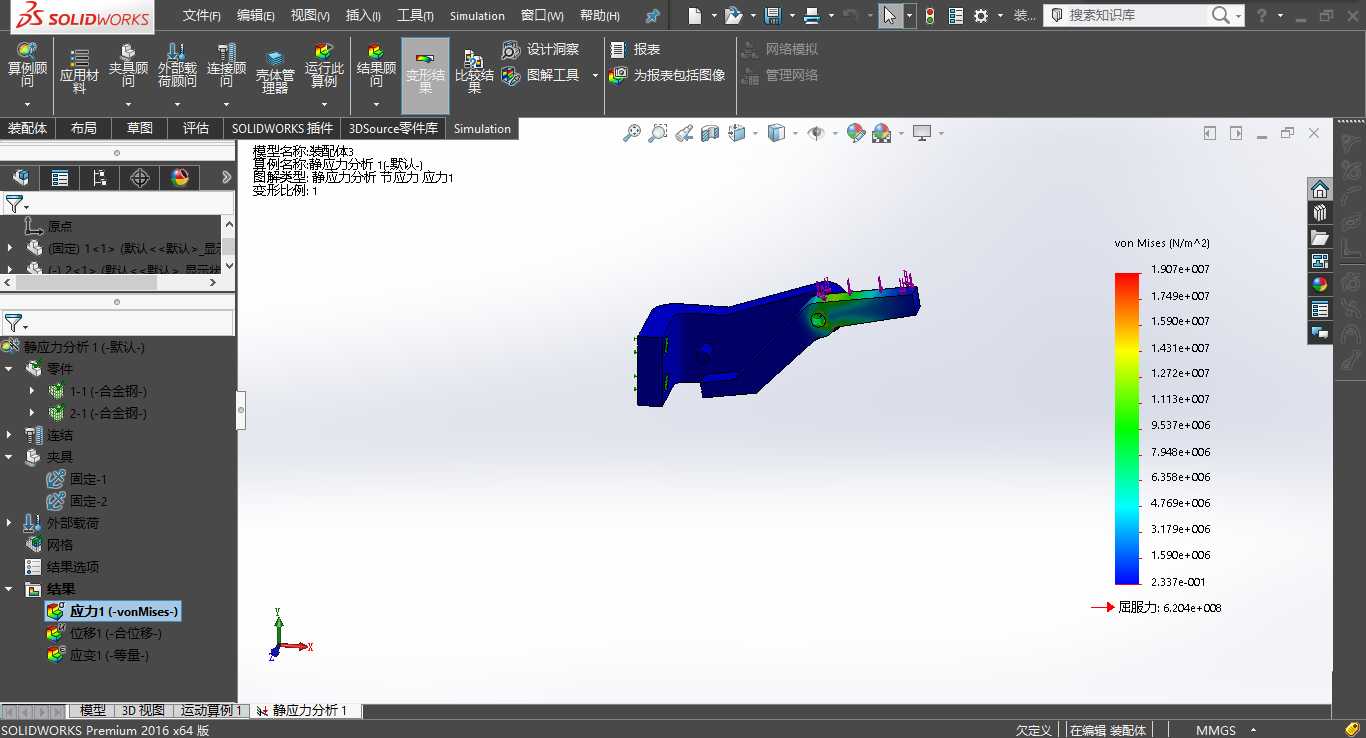

结果运行

技术分享图片

技术分享图片



四、振动分析

1.线性静态分析

(1)静力分析

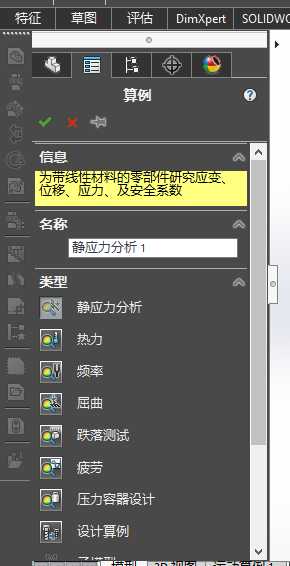

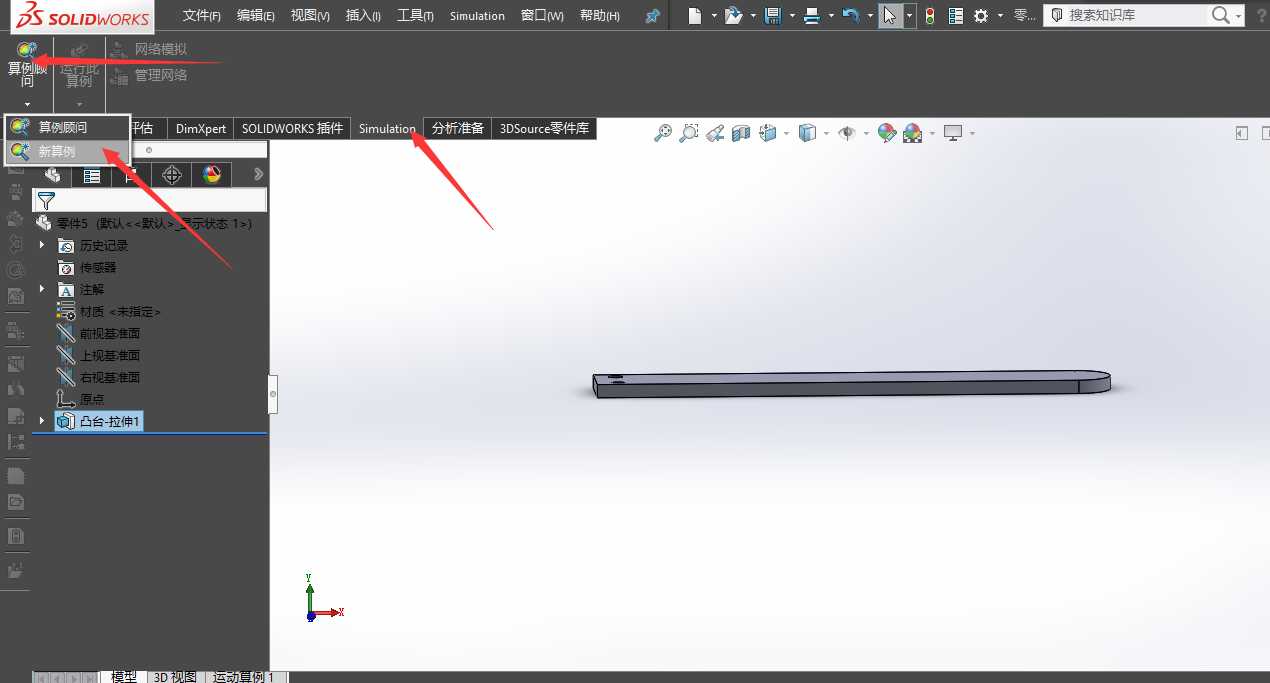

  新建算例

技术分享图片

技术分享图片

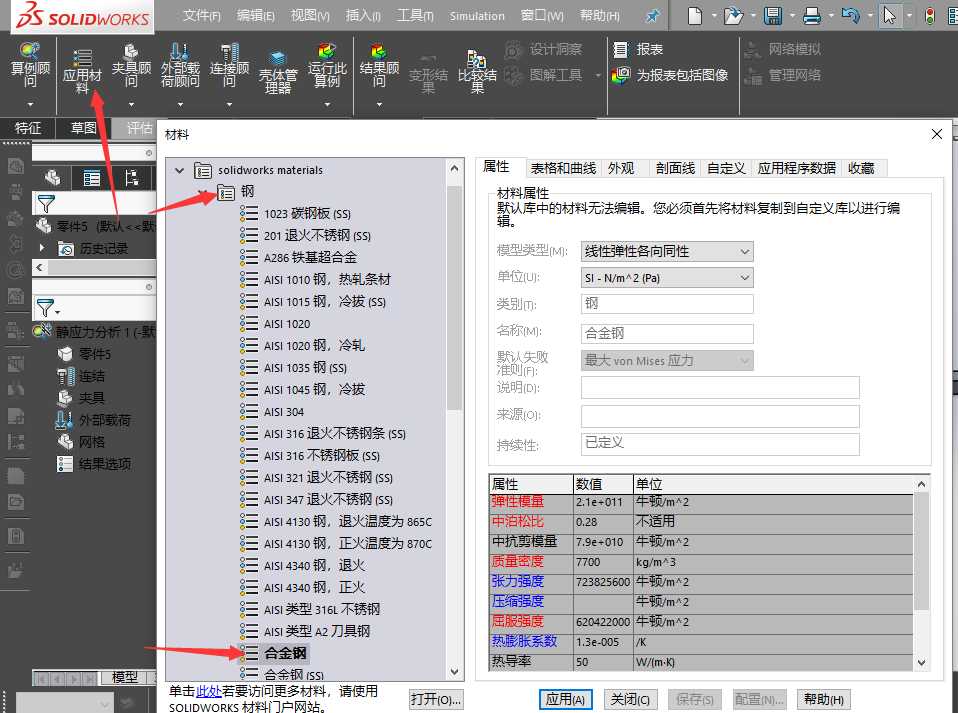

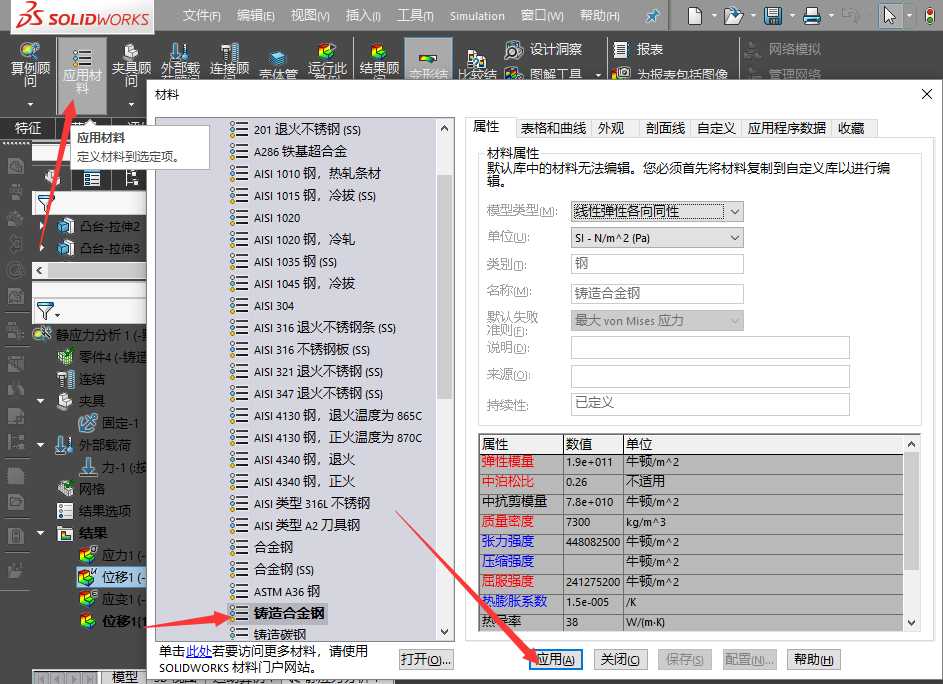

定义材料属性

技术分享图片

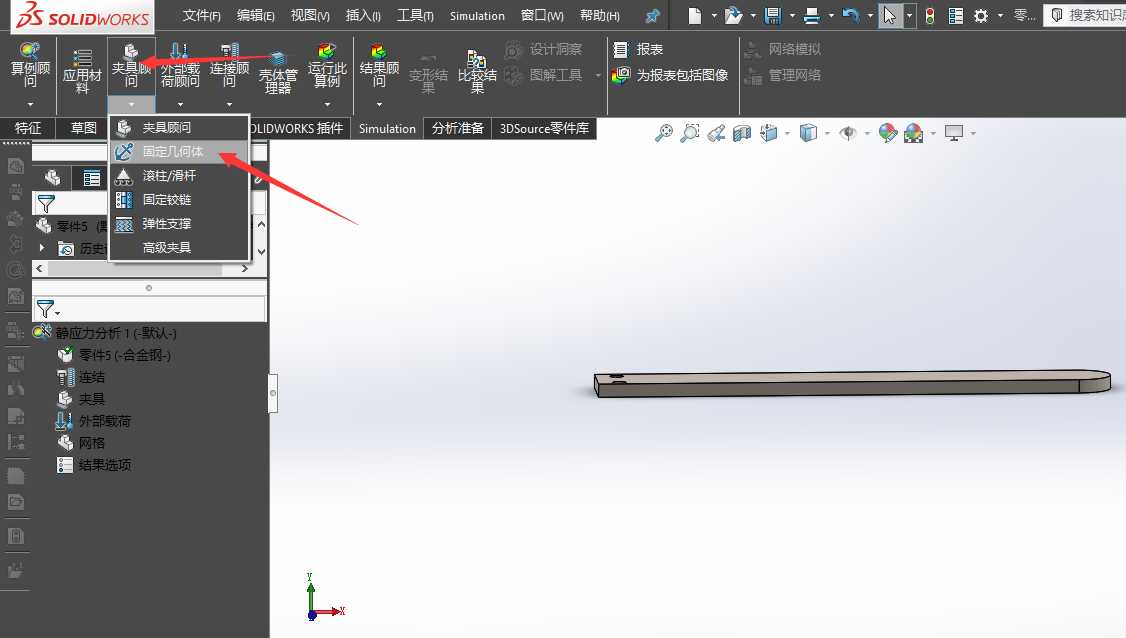

定义夹具

技术分享图片

技术分享图片

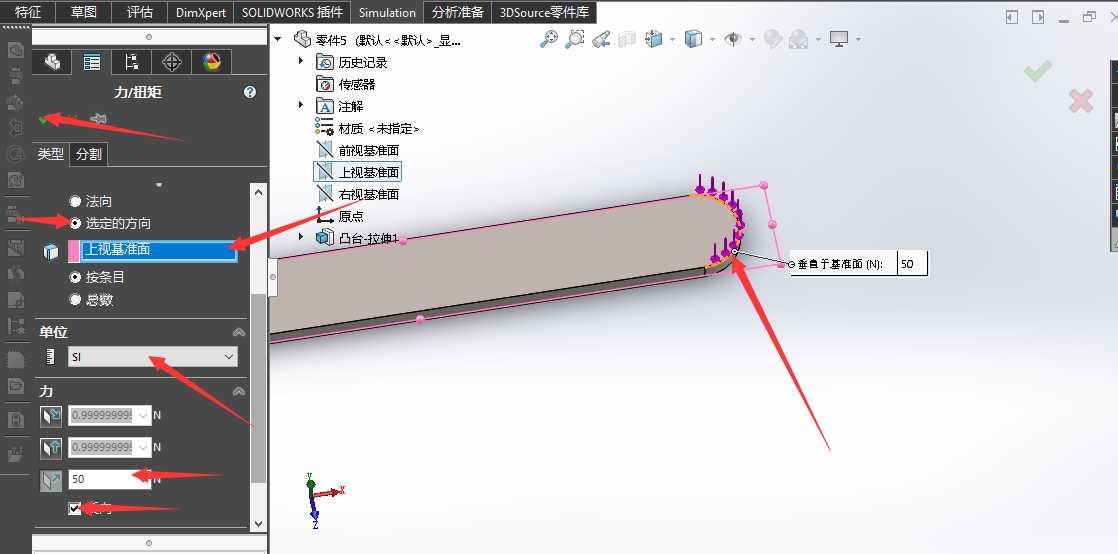

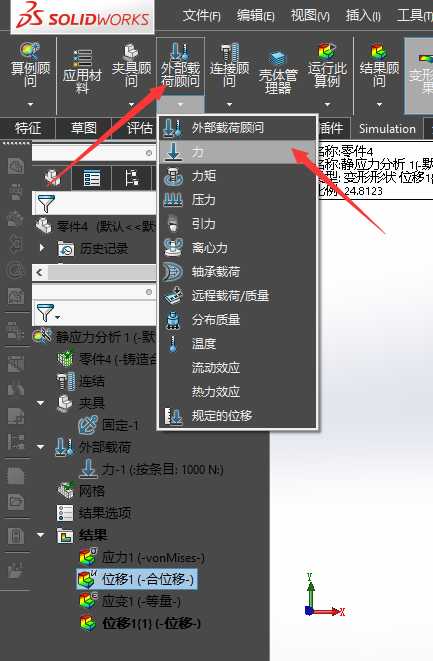

添加力

技术分享图片

技术分享图片

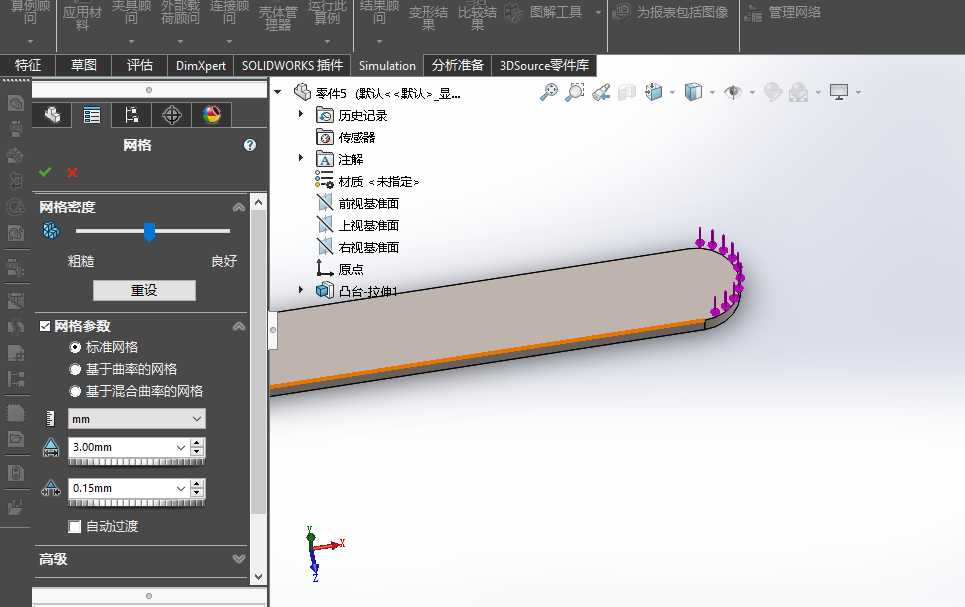

划分网格

技术分享图片

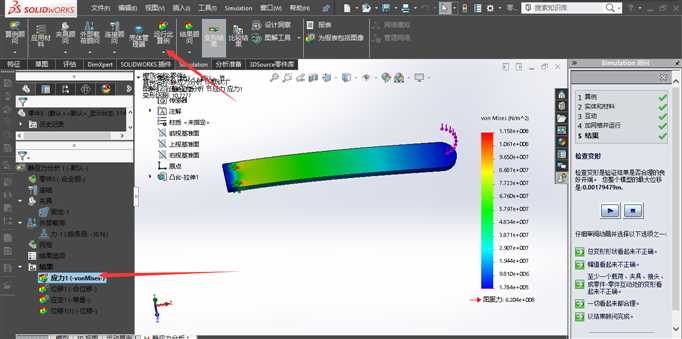

  运行

技术分享图片

2.频率分析

  一般在动态分析之前首先需要运行一次频率分析,自然频率和振动模式在结构特征中非常重要的,如一个结构体如何发生摆动以及载荷是否会激发某些重要模式。线性动态分析将使用模态分析的方法求解,由于这个方法需要用到结构的自然频率模式,因此在进行实际的线性动态分析之前需要进行频率分析。

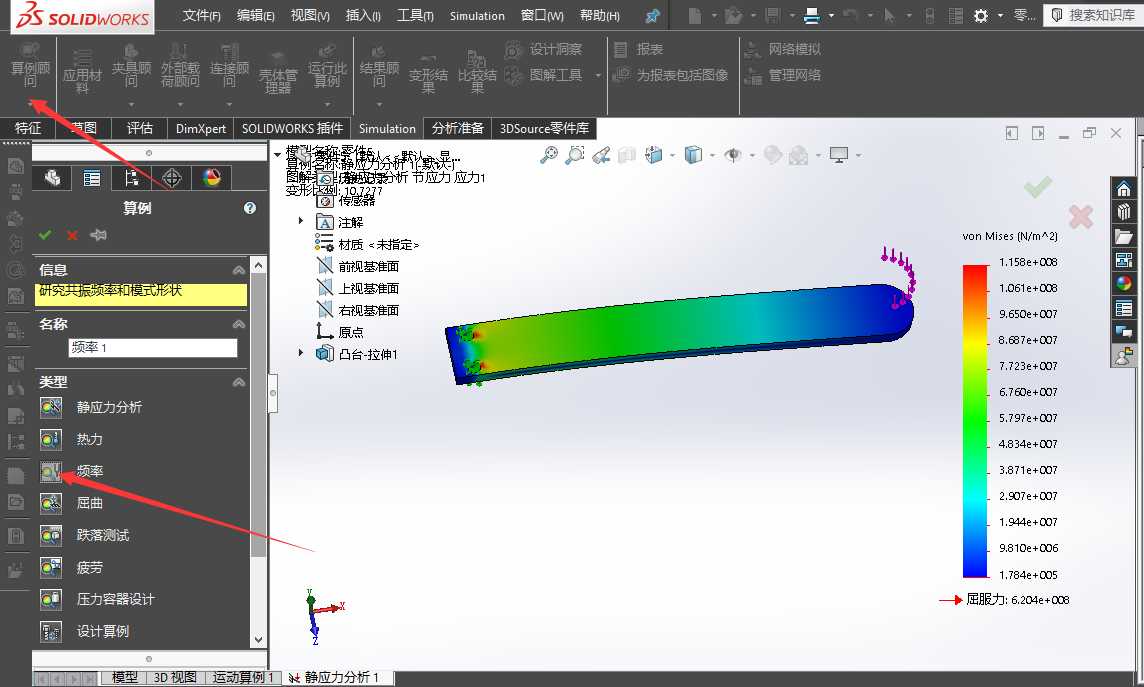

(1)新建频率算例

技术分享图片

(2)应用材料——合金钢、夹具和网格相同

 技术分享图片

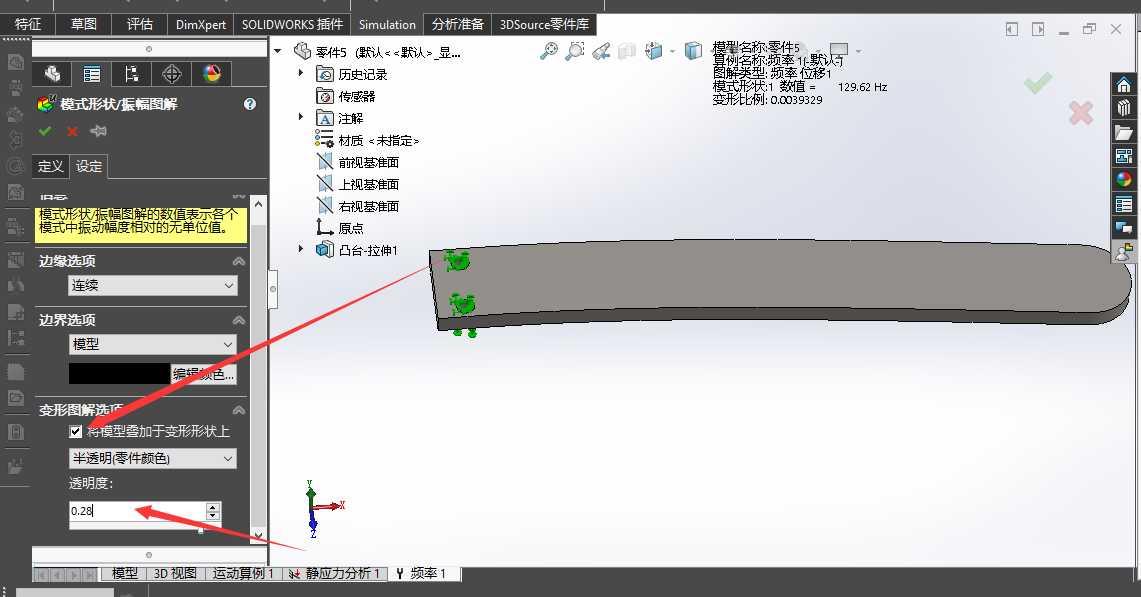

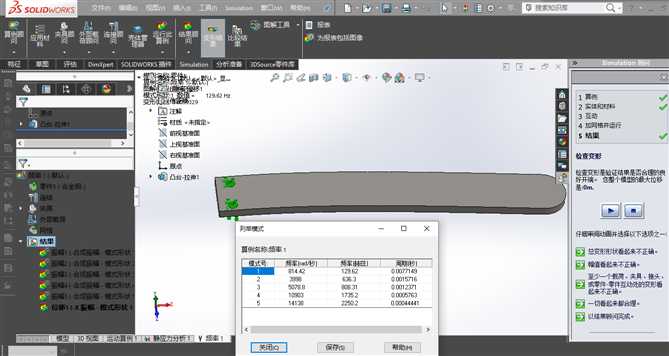

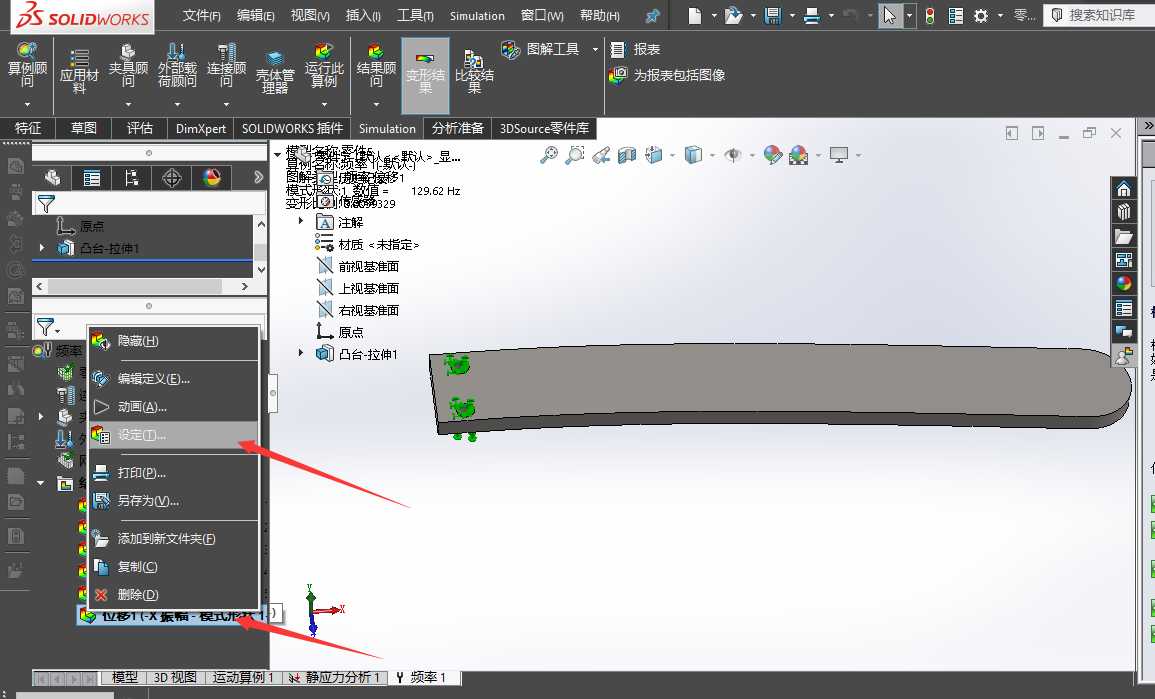

设置叠加样式

技术分享图片

技术分享图片

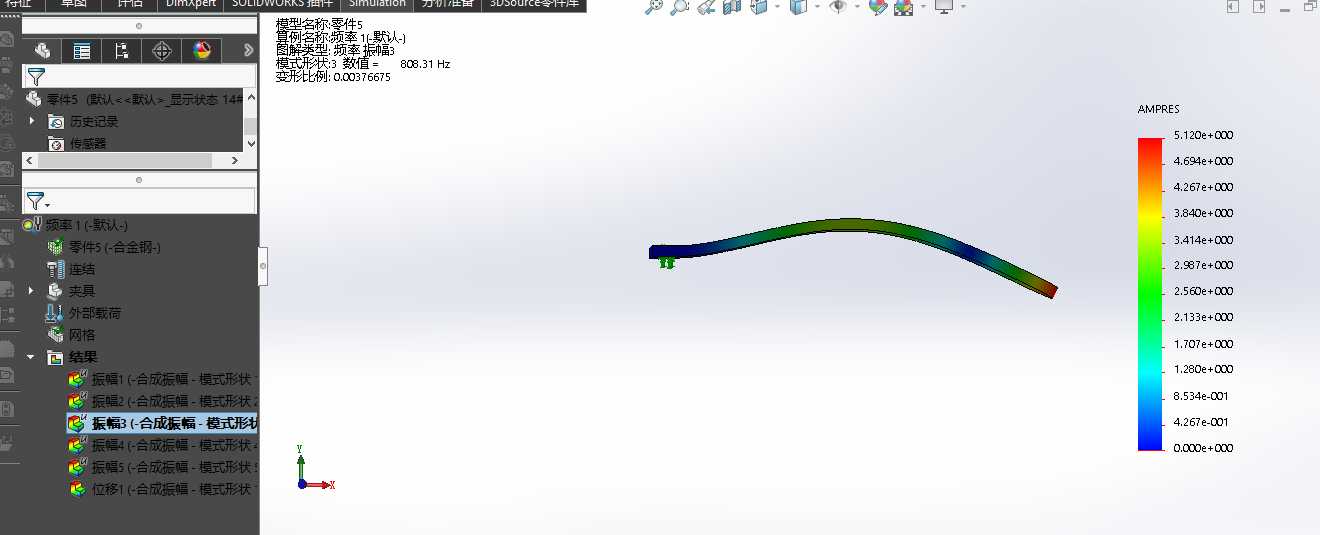

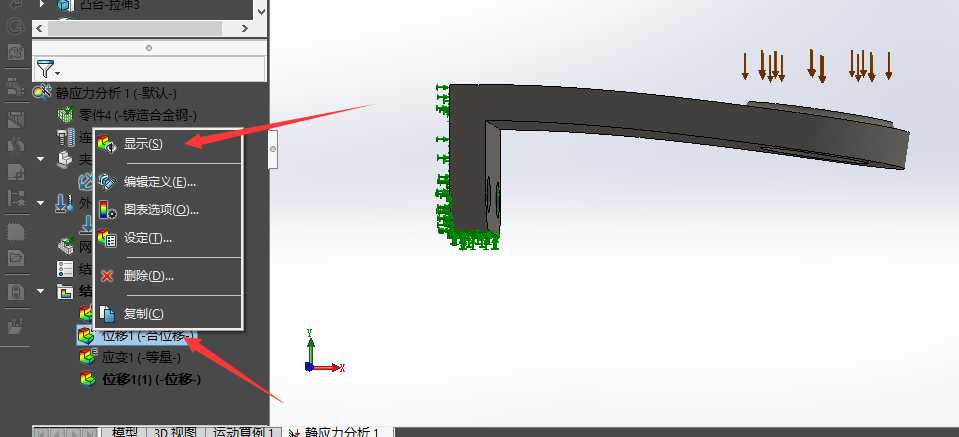

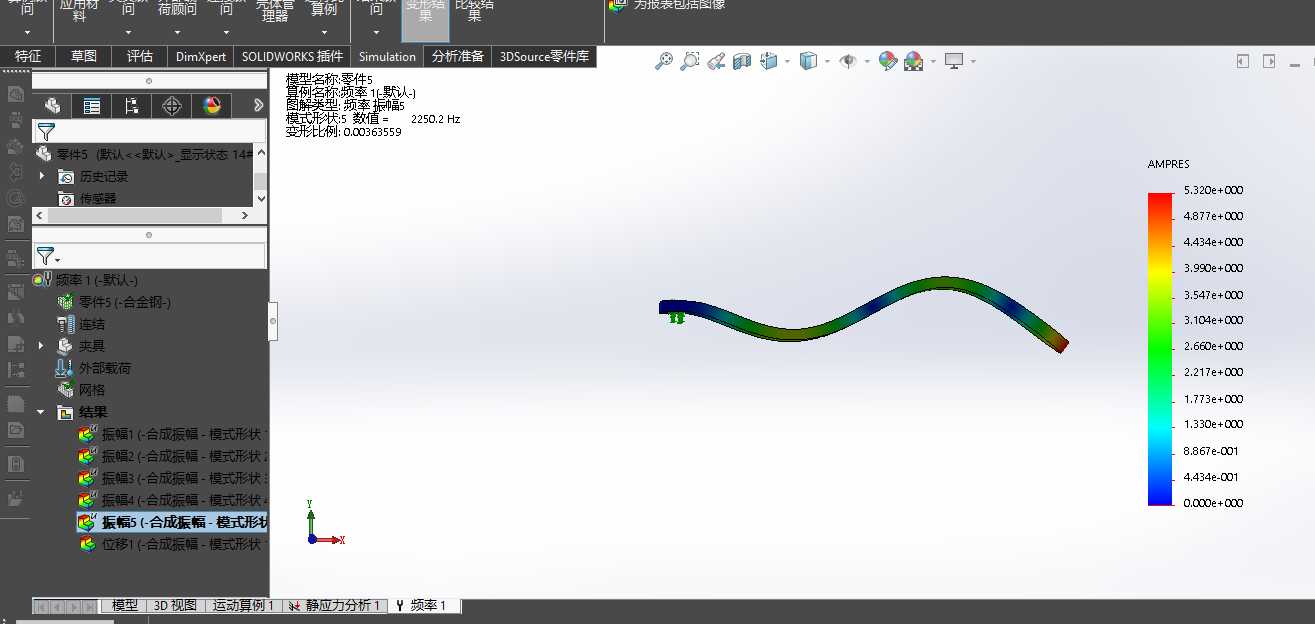

可以查看各种位移结果

技术分享图片

技术分享图片

 五、运动仿真及动画实例(齿轮)

  (1)建立基准轴,添加配合

  (2)机械配合——齿轮配合,选择外圆

  (3)展开运动算例,点击“马达”,在运动下点击“等速”,调整转速,在动画界面观察动画。
