51单片机的初了解(10)

数码管-----显示器件

1、分类：单个（1位）、联排（2位、4位、8位）

2、工作原理：（1）、亮灭原理（内部照明LED）

　　　　　　  （2）、显示数字（文字）语言

共阳极和共阴极数码管

（1）、驱动方法的差异。一个数码管内部8颗LED独立互动，8颗LED正极接在一起接Vcc，负极分别接单片机不同引脚，叫共阳极。0是亮。反之，8颗LED负极接在一起接GND，正极分别接单片机不同引脚，叫共阴极。1是亮。

（2）、驱动电流需求差异。共阳极接可直接驱动显示，共阴极不能。因为单片机提供的T0口提供的电流大小不够驱动数码管内部的LED显示，需外部电路来提供一个大电流驱动芯片来解决。

静态数码管的初步驱动

接线：单片机P0端口直接接到共阳极数码管的阴极，故输出0亮，1灭。

#include <reg51.h>

void main(void)

{

       P0=0x0;        //全亮

　    P0=0xff;        //全灭

        P0=0x0f;       //4亮4灭

}

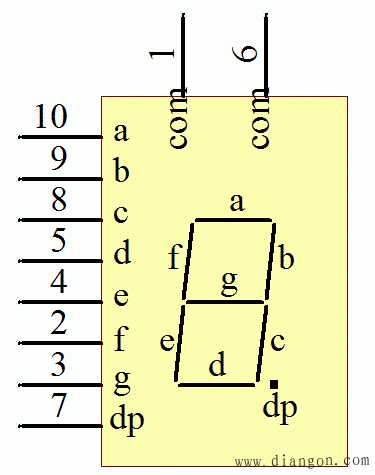

验证原理图中数码管段号是否正确-----写代码测试

P0端口的8个二进制中，高位对应P0.7，低位对应P0.0

P0=0xfe;             //11111110 对应a

P0=0xfd;             //11111101对应b

数码管显示数字——亮相应几段——IO端口相应引脚输出0
