UML中类图实例
接口：空心圆+直线（唐老鸭类实现了‘讲人话’）；
依赖：虚线+箭头（动物和空气的关系）；
关联：实线+箭头（企鹅需要知道气候才迁移）；
聚合：空心四边形+实线+箭头（雁群和大雁的关系）；
合成/组合：实心四边形+实线+箭头（鸟和翅膀的关系）；
泛化/继承：空心三角形+实线（动物和鸟的继承关系）；
实现：空心三角形+虚线（实现大雁飞翔的接口）；

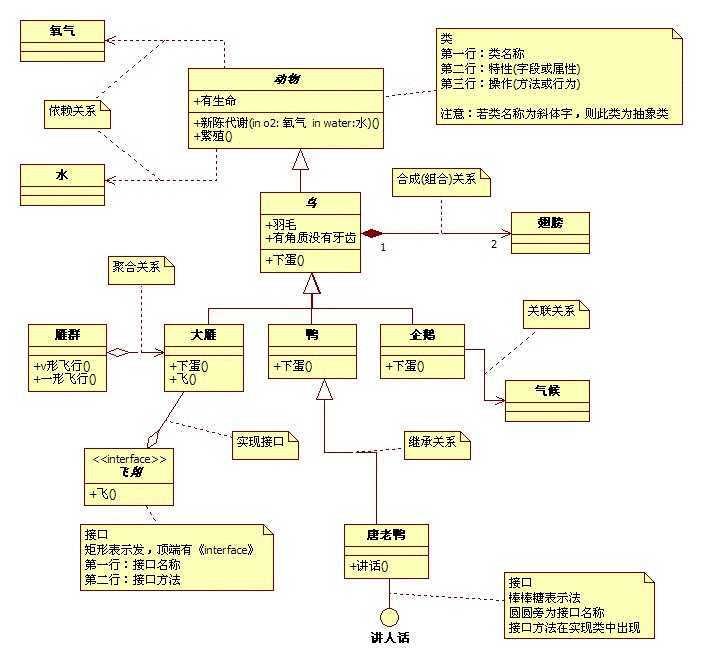

图例:
其它资料:
